氣動三通球閥 氣動三通內螺紋球閥

氣動三通內螺紋球閥分為“L型氣動三通內螺紋球閥”與“T型氣動三通內螺紋球閥”， L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通；T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通。三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。氣動內螺紋三通球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水等管路。

①螺紋類型：G•NPT•BSPT DIN259/2999

②閥門檢驗：ISO/DIN 5208—1987

③驅動裝置：ISO 5211
④公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG

⑤連接方式：螺紋 （L型、T型）
⑥閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）

⑦閥球材質：不銹鋼CF8（304）、CF8M（316）
⑧密封材料：PTFE、PPL

⑨適用溫度：-20℃～232℃～350℃

⑩適用介質：水、油、氣等某些腐蝕性液體（W•O•G）
?氣缸選配：意大利AT

?氣缸形式：雙作用、單作用（彈簧復位式）

?環境溫度：-20℃-+80℃
?氣源壓力：雙作用4～8bar、單作用5～8bar

?產品型號：Q615F/Q614F

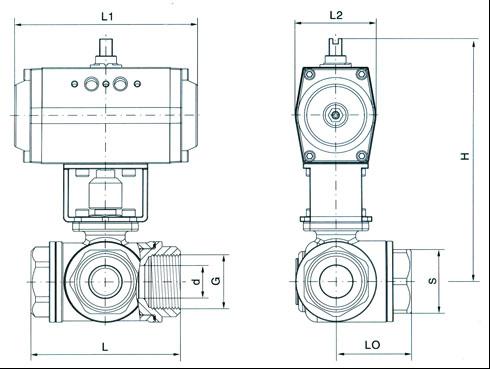

 Q614F-16氣動三通L型內螺紋球閥主要外形和連接尺寸單位（mm）：

Q614F-16
通徑20DN		d	G	L	L1	H	W
Mm25	in
15	1/2″	12	G1/2″	60	30	110	140
20	3/4″	15	G3/4″	74	37	115	140
25	1″	20	G1″	80	40	120	140
32	1 1/4″	25	G1 1/4″	104	52	135	164
40	1 1/2″	34	G1 1/2″	114	57	145	164
50	2″	48	G2″	140	70	190	190

Q615F-16氣動三通T型內螺紋球閥主要外形和連接尺寸單位（mm）：

Q615F-16
通徑20DN		d	G	L	L1	H	W
Mm25	in
15	1/2″	12	G1/2″	72	36	130	140
20	3/4″	15	G3/4″	85	42	135	140
25	1″	20	G1″	91	46	139	140
32	1 1/4″	25	G1 1/4″	110	55	158	164
40	1 1/2″	32	G1 1/2″	122	61	165	164
50	2″	38	G2″	145	72	202	190
