水封閘閥、水封電動閘閥 科謀閘閥

1、本產品的閥蓋填料室具有水密封結構，當接口通入壓力0.6～1MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。
2、DS/Z型系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。
3、產品結構簡單、緊湊合理、檢修方便、使用壽命長。
4、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
5、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
6、Ds系列水封閥門適用于公稱壓力≤10.OMPa，工作溫度≤425℃，工作介質為水、蒸汽、油品和非氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

產品詳細介紹

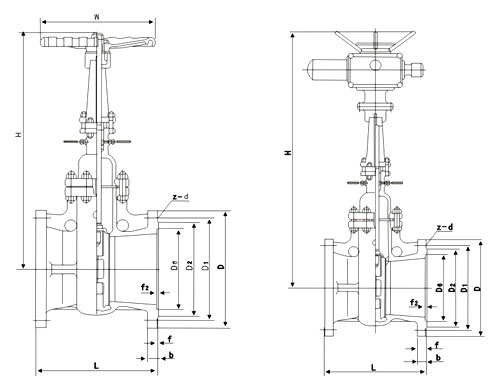

■主要尺寸及重量/mm Main dimensions and weight   DS/Z4 1 H-40C 4 DS/Z4 1 Y-40I 4 DS/Z94 1 H-40C 4 DS/Z94 1 Y-40I 4 公稱通徑 DN/mm Nominal diameter L D D1 D2 D6 f b f2 Z-φd 手動 Manuall 電動 Electricall H Do 重量/kg Weight H 電動裝置 Electric device 重量/kg Weight 50 250 160 125 100 88 3 20 4 4-φ18 330 300 27 620 DZWl0 55 65 280 180 145 120 110 3 22 4 8-φ18 435 300 38 714 DZWlO 65 80 310 195 160 135 121 3 22 4 8-φ侶 491 350 42 765 DZWl5 70 100 350 230 190 160 150 3 24 4.5 8-φ23 573 350 57 840 DZW201I 86 125 400 270 220 188 176 3 28 4 5 8-φ25 582 400 91 852 DZW201I 120 150 450 300 250 218 204 3 30 4 5 8-φ25 605 400 110 875 DZW30 138 200 550 375 320 282 260 3 38 4.5 12-φ30 739 450 169 1015 DZW30 200 250 650 445 385 345 313 3 42 4.5 12-φ34 862 550 207 1225 DZW40 298 300 750 510 450 408 364 4 46 4.5 16-φ34 990 650 266 1371 DZW60 383 350 850 570 510 465 422 4 52 5 16-φ34 1139 750 513 1507 DZW90l 604 400 950 655 585 535 474 4 58 5 16-φ41 1523 850 627 1912 DZWl20 866 ■主要外形尺寸及連接尺寸 Main dimensiors and weight 公稱通徑 DN/mm Nominal diameter L D D1 D2 D6 f b f2 Z-φd 手動 Manuall 電動 Electricall H Do 重量/kg Weight H 電動裝置 Electric device 重量/kg Weight DS/Z44H-64 DS/Z44Y-64I DS/Z944H-64 DS/Z944Y-64I DS/Z41H-64 DS/Z41Y-64I DS/Z941H-64 DS/Z941Y-64I 50 250 175 135 105 88 3 26 4 4-φ23 337 300 30 622 DZWl0 58 65 280 200 160 130 110 3 28 4 8-φ23 441 300 41 714 DZW15 69 80 310 210 170 140 121 3 30 4 8-φ23 496 350 45 765 DZW20I 73 100 350 250 200 168 150 3 32 4.5 8-φ25 578 400 62 840 DZW20l 90 125 400 295 240 202 176 3 36 4.5 8-φ30 588 400 97 852 DZW30 124 150 450 340 280 240 204 3 38 4.5 8-φ34 610 450 115 875 DZW30 142 200 550 405 345 300 260 3 44 4.5 12-φ34 744 550 172 1195 DZW45 276 250 650 470 400 352 313 3 48 4.5 12-φ41 867 650 211 1225 DZW60 317 300 750 530 460 412 364 4 54 4.5 16-φ41 996 750 271 1393 DZW90 399 350 850 595 525 475 422 4 60 5 16-φ41 1142 850 518 1507 DZWl20I 647 400 950 670 585 525 474 4 66 5 16-φ48 1537 900 633 2075 DZWl80 882 DS/Z44H-100 DS/Z44Y-100I DS/Z944H-100 DS/Z944Y-100I DS/Z41H-100 DS/Z41Y-100I DS/Z941H-100 DS/Z941Y-100I 50 250 195 145 112 88 3 28 4 4-φ25 337 300 34 622 DZWl0 62 65 280 220 170 138 110 3 32 4 8-φ25 441 300 46 714 DZWl5 74 80 310 230 180 148 121 3 34 4 8-φ25 496 350 50 765 DZW20I 78 100 350 265 210 172 150 3 38 4.5 8-φ3O 578 400 67 840 DZW30I 95 125 400 310 250 210 176 3 42 4.5 8-φ34 588 400 102 852 DZW30 129 150 450 350 290 250 204 3 46 4.5 12-φ34 610 450 121 875 DZW45 221 200 550 430 360 312 260 3 54 4.5 12-φ41 744 550 178 1195 DZW60 285 250 650 500 430 382 313 3 60 4 5 12-φ41 867 650 217 1225 DZW90l 345 300 750 585 500 442 364 4 70 4.5 16-φ48 996 750 278 1393 DZWl20I 409 350 850 655 560 498 422 4 76 5 6-φ54 1142 850 524 1507 DZWl80 773 400 950 715 620 558 474 4 80 5 6-φ54 1537 950 640 2075 DZW250 892
