復合式清水排氣閥，復合式清水排氣閥供應，采購
產品型號：CARX
產品口徑：DN25-100
產品壓力：0.6-2.5MPa
產品材質：鑄鐵、鑄鋼等
1.【復合式清水排氣閥】簡介：
本產品用于管路上的最高點或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現起阻，是管道出水容量達不到設計要求，其次：其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
2.【復合式清水排氣閥】作用原理：
當水進入管內時，浮球停在球桶下部進行大量排氣，當氣排完時，水進入閥內通過球桶把球浮起到關閉，停止排氣，管道在正常運轉時自然會產生少量氣體，這時氣體會集中到管內上部到相當程度，閥內水下降，浮球順?biāo)陆禋怏w從小孔排出。如出現停電停泵，管內水流空時，隨時出現負壓，浮球順?biāo)陆担蜷_(kāi)小孔帶動大孔進行大量補氣確保管道安全。
注：排氣閥在使用過程中壓力不低于0.03Mpa,如低于0.03Mpa排氣閥容易漏水。必須配一只閥門作為檢修用。
3.【復合式清水排氣閥】技術參數：
◆工作壓力：1.0Mpa
◆介質：清水
◆使用溫度：常溫
◆閥體：HT200
◆浮球與塞頭：不銹鋼
◆密封材料：丁晴橡膠

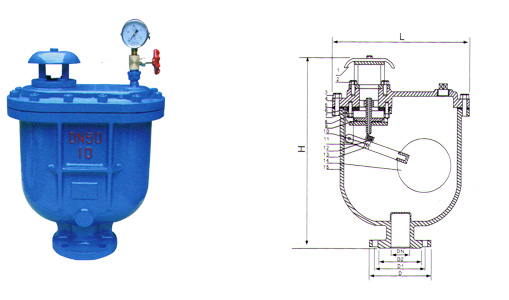

4.【復合式清水排氣閥】外形尺寸
|
公稱通徑
DN(mm)
|
D |
D1 |
D2 |
L |
L1 |
H |
Z-∮d |
| 20 |
105 |
75 |
57 |
280 |
190 |
330 |
4-14 |
| 25 |
115 |
85 |
67 |
280 |
190 |
330 |
4-14 |
| 50 |
160 |
125 |
102 |
360 |
210 |
470 |
4-14 |
| 80 |
195 |
160 |
138 |
400 |
245 |
550 |
4-18 |
| 100 |
215 |
180 |
158 |
460 |
275 |
620 |
8-18 |
5.【復合式清水排氣閥】零部件材質
| NO |
名稱 |
材質 |
| 1 |
閥體 |
HT200 |
| 2 |
閥蓋 |
HT200 |
| 3 |
浮球 |
304不銹鋼 |
| 4 |
定位架 |
不銹鋼 |
| 5 |
杠桿 |
H59黃銅 |
| 6 |
塞頭 |
不銹鋼 |
根據管徑大小選擇不同規格的排氣閥，下表僅供參考
| 規格 |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
| 輸送水管∮ |
100-250 |
300-450 |
500-700 |
800-1000 |
1200-1500 |
1600-2000 |
2200-2600 |
2800-3400 |
3600-3800 |
4000-4500 |
