H72H對夾式高壓止回閥產品概述：
對夾式高壓止回本閥主要由閥體、新瓣、閥座、彈簧、法蘭等部件等成。閥體筒式ＷＣＢ材質，內部由閥瓣及彈簧。閥瓣受壓于彈簧下，有彈簧支撐塊與閥體組合為一體，再有兩法蘭對壓閥體。這一切都通過拉桿螺母緊壓實現閥瓣密封的。H72H對夾式高壓止回系供安裝在溶液、液氨、 25% 氨水、氮氨混合氣的管道上用的。“ R ”型系供安裝在尿素裝置管道上，輸送尿素及甲胺液用的。
H72H對夾式高壓止回閥適用于公稱壓力PN1.0MPa～42.0MPa、Class150～2500mm;公稱通徑DN15～1200mm、NPS1/2～48;工作溫度196～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，H72H型對夾式高壓止回閥可適用于水、蒸汽，油品、硝酸、醋酸、強氧化性介質用尿素等多種介質。
主要零部件材料：
|
零件名稱
|
材料名稱用標準牌號
|
材料名稱用標準牌號
|
|
閥體
|
合金鋼 GB3077-88 40Cr
|
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2
|
|
閥座、閥瓣
|
不銹鋼 GB1220-92 2Cr13
|
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2
|
|
透鏡墊
|
優質碳鋼 GB699-88 20
|
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2
|
|
法蘭
|
優質碳鋼 GB699-88 35
|
優質碳素鋼 GB699-88 35
|
|
雙頭螺栓
|
優質碳鋼 GB699-88 40
|
優質碳鋼 GB699-88 40
|
|
螺母
|
優質碳鋼 GB699-88 25
|
優質碳鋼 GB699-88 25
|
|
彈簧
|
彈簧鋼 GB1222-84 65Mn
|
尿素級不銹鋼 GB1220-92 00CR17Ni10Mo2
|
|
O 型密封圈
|
四氟乙烯 日華爾卡 7010
|
四氟乙烯 日華爾卡 7010
|
H72H對夾式高壓止回閥主要性能規范：
|
型號
|
公稱壓力
（ MPa ） |
試驗壓（ MPa ）
|
工作壓力
（ MPa ） |
工作
|
工作介質
|
|
|
強度
|
密封
|
|||||
|
H72Y- 160C
320C |
16
32 |
24
48 |
17.6
35.2 |
≤ -30-260
|
C ：氮、氫、氨
|
|
|
H72Y- 220R
320R |
22
32 |
33
48 |
24.2
35.2 |
≤ -200-260
|
R ：尿素及甲胺液
|
|

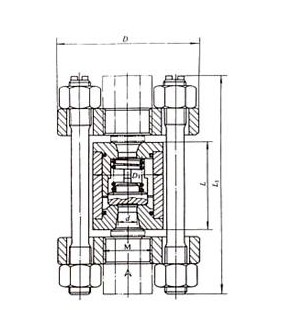

H72H對夾式高壓止回閥主要外形連接尺寸：
|
H72Y-160C H72W-220R
|
|||||||
|
公稱通徑
|
D
|
D1
|
D
|
M
|
L
|
L1
|
重量（ kg ）
|
|
15
|
95
|
42
|
12
|
M24*2
|
60
|
158
|
4.1
|
|
25
|
105
|
50
|
15
|
M33*2
|
65
|
163
|
6.9
|
|
32
|
115
|
62
|
25
|
M42*2
|
80
|
180
|
8.0
|
|
40
|
165
|
88
|
32
|
M52*2
|
90
|
230
|
15.0
|
|
50
|
165
|
88
|
39
|
M64*3
|
115
|
265
|
27.0
|
|
65
|
200
|
116
|
53
|
M80*3
|
140
|
315
|
49.0
|
|
80
|
225
|
138
|
60
|
M100*3
|
160
|
360
|
88.0
|
|
100
|
260
|
160
|
76
|
M120*4
|
180
|
420
|
91.0
|
|
125
|
300
|
195
|
90
|
M155*4
|
200
|
460
|
115.0
|
|
150
|
330
|
212
|
120
|
M175*4
|
220
|
500
|
145.0
|
|
200
|
425
|
265
|
176
|
M240*6
|
240
|
570
|
160.0
|
|
H72Y-220C H72W-320R
|
|||||||
|
公稱通徑
|
D
|
D1
|
D
|
M
|
L
|
L1
|
重量（ kg ）
|
|
10
|
95
|
42
|
10
|
M24*2
|
60
|
155
|
3.4
|
|
15
|
105
|
50
|
12
|
M33*2
|
65
|
158
|
4.5
|
|
25
|
115
|
62
|
23
|
M42*2
|
80
|
180
|
7.3
|
|
32
|
135
|
70
|
29
|
M48*2
|
90
|
200
|
8.7
|
|
40
|
165
|
88
|
34
|
M64*3
|
115
|
255
|
17.0
|
|
50
|
200
|
116
|
53
|
M80*3
|
140
|
300
|
30.0
|
|
65
|
225
|
138
|
60
|
M100*3
|
160
|
345
|
56.0
|
|
80
|
260
|
160
|
68
|
M125*4
|
180
|
410
|
92.0
|
|
100
|
300
|
195
|
85
|
M155*4
|
200
|
470
|
109.0
|
|
125
|
330
|
212
|
120
|
M175*4
|
220
|
510
|
135.0
|
|
150
|
400
|
250
|
135
|
M215*6
|
240
|
570
|
160.0
|
|
200
|
480
|
320
|
176
|
M265*6
|
280
|
670
|
180.00
|
