1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高。
產品生產標準與規范：
1、設計與制造：API594、API6D、JB/T8937
2、結構長度：API594、API6D、DIN3202、JB/T8937
3、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗：API598、JB/T9092
5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47。
襯氟旋啟式止回閥閥體主要材質：
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | |
| Z | C | P | R | ||
| 1 | 閥體、閥蓋 | Ht250 | WCB | CF8 | CF8M |
| 2 | 襯里層/閥座 | FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯) | |||
| 3 | 軸、閥瓣(板) | 1Cr13/35WCB1Cr18Ni1900Cr17Ni14Mo2 | |||
| 4 | 螺栓 | 35 | 34 | 1Cr17Ni2 | 1Cr17Ni2 |
| 5 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 |

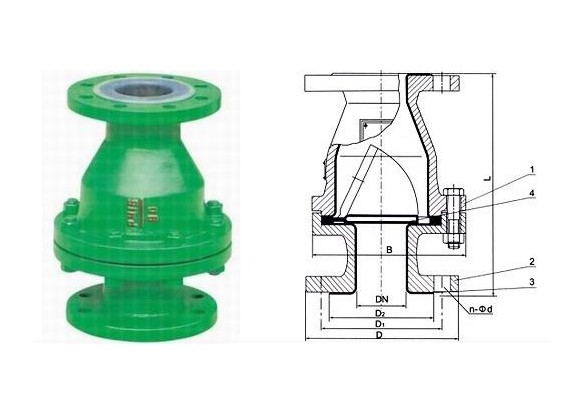

襯氟旋啟式止回閥產品外形連接尺寸：
H44F-10、H44F46-10主要連接及外形尺寸：
| 公稱通徑 DN |
標準值 | 參考值 | ||||||||
| L | D | D | D | f | b | Z-Фd | D0 | H | 重量 | |
| PN1.0(MPa) | ||||||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 105 | 55 | 5 |
| 20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 115 | 58 | 7 |
| 25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 128 | 60 | 9 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 145 | 75 | 11 |
| 40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 160 | 82 | 13.5 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 178 | 95 | 18 |
| 65 | 290 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 205 | 105 | 22 |
| 80 | 310 | 195 | 160 | 135 | 3 | 22 | 4-Ф18 | 230 | 120 | 28 |
| 100 | 350 | 215 | 180 | 155 | 3 | 22 | 8-Ф18 | 255 | 135 | 34 |
| 125 | 400 | 245 | 210 | 185 | 3 | 24 | 8-Ф18 | 305 | 158 | 58 |
| 150 | 480 | 280 | 240 | 210 | 3 | 24 | 8-Ф23 | 345 | 180 | 72 |
| 200 | 495 | 335 | 295 | 265 | 3 | 26 | 8-Ф23 | 415 | 215 | 150 |
| 250 | 622 | 390 | 350 | 320 | 3 | 28 | 12-Ф23 | 490 | 240 | 165 |
| 300 | 698 | 440 | 400 | 368 | 4 | 28 | 12-Ф23 | 540 | 265 | 190 |
| 350 | 787 | 500 | 460 | 428 | 4 | 30 | 16-Ф23 | 585 | 300 | 225 |
| 400 | 914 | 565 | 515 | 482 | 4 | 32 | 16-Ф25 | 635 | 360 | 254 |
| 450 | 978 | 615 | 565 | 532 | 4 | 32 | 20-Ф25 | 680 | 385 | 285 |
| 500 | 978 | 670 | 620 | 585 | 4 | 34 | 20-Ф25 | 740 | 415 | 333 |
H44F-16C、H44F46-16C襯氟旋啟式止回閥主要連接及外形尺寸：
| 公稱通徑 DN |
標準值 | 參考值 | ||||||||
| L | D | D | D | f | b | Z-Фd | D0 | H | 重量 | |
| PN1.6(MPa) | ||||||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 110 | 55 | 6 |
| 20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 120 | 58 | 7.8 |
| 25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 135 | 60 | 10 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 150 | 75 | 12.5 |
| 40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 165 | 82 | 14.5 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 185 | 95 | 19.5 |
| 65 | 290 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 210 | 105 | 25.5 |
| 80 | 310 | 195 | 160 | 135 | 3 | 22 | 8-Ф18 | 235 | 120 | 30 |
| 100 | 350 | 215 | 180 | 155 | 3 | 24 | 8-Ф18 | 260 | 135 | 36 |
| 125 | 400 | 245 | 210 | 185 | 3 | 26 | 8-Ф18 | 310 | 158 | 62 |
| 150 | 480 | 280 | 240 | 210 | 3 | 28 | 8-Ф23 | 350 | 180 | 78 |
| 200 | 495 | 335 | 295 | 265 | 3 | 30 | 12-Ф23 | 420 | 215 | 156 |
| 250 | 622 | 405 | 355 | 320 | 3 | 32 | 12-Ф25 | 505 | 240 | 172 |
| 300 | 698 | 460 | 410 | 375 | 4 | 34 | 12-Ф25 | 560 | 265 | 240 |
| 350 | 787 | 520 | 470 | 435 | 4 | 38 | 16-Ф25 | 605 | 300 | 208 |
| 400 | 914 | 580 | 525 | 485 | 4 | 40 | 16-Ф30 | 650 | 350 | 265 |
