100X遙控浮球閥

點擊圖片查看原圖

品牌：	天廣
單價：	面議
起訂：
供貨總量：	5115 只
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	廣東深圳市
有效期至：	長期有效
最后更新：	2014-08-20 15:33
瀏覽次數：	498

公司基本資料信息

深圳天廣消防深圳經銷處
已繳納 0.00 保證金
聯系人林先生(先生) 銷售部經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區廣東-深圳市
地址深圳市寶安區金泰花園108商鋪

詳細說明

100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定后，自動控制液面高度。

本產品直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。

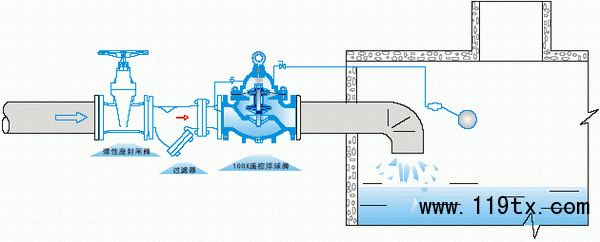

遙控浮球閥工作原理

當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。
當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
遙控浮球閥主要零件材料

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

遙控浮球閥主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

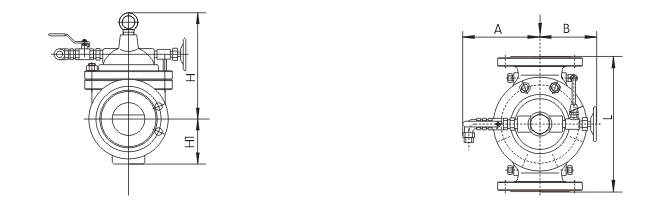

100X遙控浮球閥連接尺寸（PN 1.0-2.5MPa）

公稱通徑DN	L	H	H1	A	B
50	250	260	90	340	260
65	280	285	98	350	270
80	310	295	110	360	280
100	350	315	120	380	290
125	400	335	145	420	340
150	450	390	155	440	360
200	550	460	190	465	385
250	650	520	250	495	415
300	800	620	290	580	440
350	900	650	330	605	470
400	1000	710	360	630	490
450	1000	750	445	655	510
500	1100	800	495	685	545
600	1100	900	550	740	610
700	1450	1000	605	800	670
800	1560	1100	730	860	730
900	1800	1200	800	915	785
1000	2000	1330	910	985	855
