D971F電動四氟蝶閥廠家

      電動四氟蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。電動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

D971F電動四氟蝶閥 用途

        全襯聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

D971F電動四氟蝶閥 結構特點

①體積小、重量輕、操作輕巧、便于安裝、維修。
②密封性能優良可靠、零泄漏,使用壽命長。
③流量特性趨于直線,調節性能最優。
④結構簡單,開關迅速,90°旋轉啟閉。
⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑦更換零件襯里材質可適用于各種介質。

D971F電動四氟蝶閥主要零部件材料

序號	零件名	鑄鋼	不銹剛
		C	P	R
1	閥體、閥蓋	A126 WCB	A351　CF8	A351　CF8M
2	蝶板	A105	A351　CF8	A351　CF8M
3	蝶板軸	A182 F6	A182 F304	A182 F316
4	襯里層/閥座	PTFE(F4)、 FEP(F46) PFA(可溶性聚四氟乙烯)
5	O型圈	VITon (氟橡膠)

D971F電動四氟蝶閥主要連接尺寸

公稱通徑(DN)	L	D	D1	Z-Φd	H	H0	A	B
50	43	165	125	4-18	63	315	180	65
65	46	185	145	4-18	70	330	180	65
80	46	200	160	8-18	83	390	245	72
100	52	220	180	8-18	105	431	245	72
125	56	250	210	8-18	115	455	245	72
150	56	285	240	8-22	137	626	355	93
200	60	340	295	8-22	164	720	350	93
250	68	395	350	12-22	206	800	550	350
300	78	445	400	12-22	230	860	600	350
350	78	505	460	16-22	248	883	600	350
400	102	565	515	16-26	289	972	600	350
450	114	615	565	20-26	320	1043	750	380
500	127	670	620	20-26	343	1098	750	380
600	154	780	725	20-30	413	1236	750	380
700	165	895	840	24-30	478	1431	750	380
800	190	1015	950	24-33	525	1488	750	380

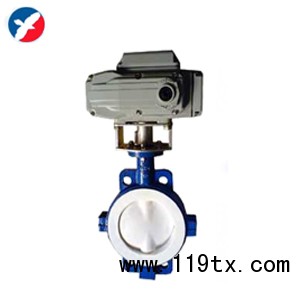

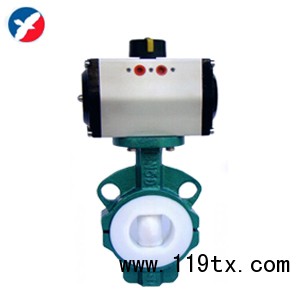

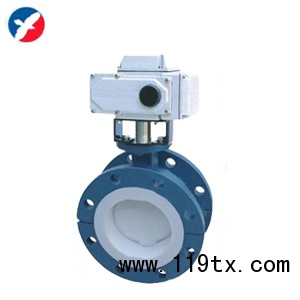

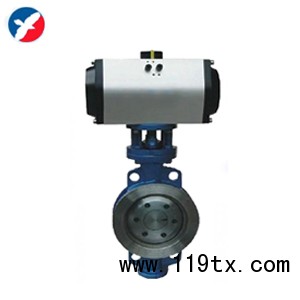

D971F46電動襯氟蝶閥	D941F46電動襯氟法蘭蝶閥	D671F46氣動襯氟蝶閥	D673H氣動三偏心對夾蝶閥
