滅火器試壓爆破檢測儀

    我公司研發生產的各種數字控制壓力測試系統、計算機控制壓力測試系統以及非標壓力測試控制系統可配合國內外任何型號的試壓泵、

試壓機等壓力測試設備進行各種壓力測試、靜壓、爆破等各種試驗，可幫您的設備完成美國API認證CE認證及各種ISO質量體系認證和驗收,

可根據您的需要配置功能

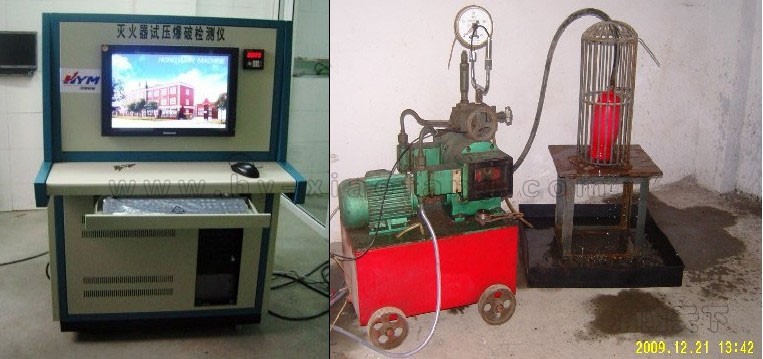

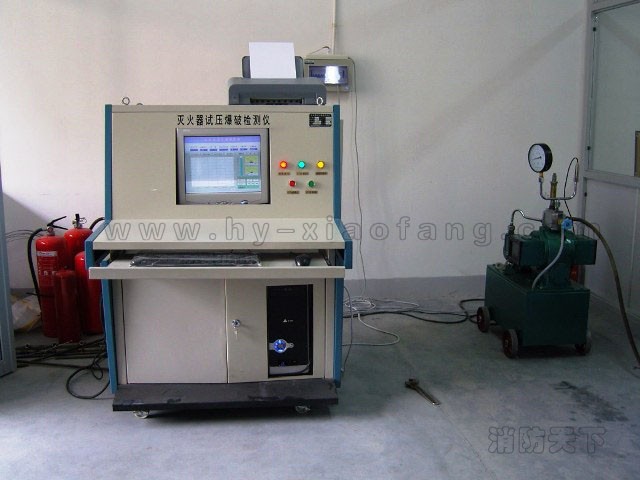

     滅火器試壓爆破檢測儀是我公司自主研發的一種滅火器筒體爆破檢測儀器．滅火器試壓爆破檢測儀要由電動試壓泵、操作臺、電接點表、

壓力傳感器、流量傳感器等組成。具有安全可靠、操作簡便、測量精確、移動靈活等優點。  可一次性完成實驗。

并自動得出實驗過程中受檢滅火器筒體的屈服值、爆破壓力值、爆破全過程涉水量、容積變形率、屈服變形量、爆破變形量、

整個實驗過程的時長等數據，并同時繪制出被試瓶壓力-進水量關系曲線圖、壓力-時間關系曲線圖及進水量-時間關系曲線圖。

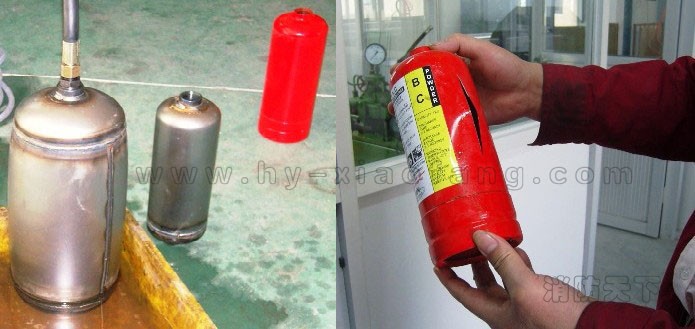

適用于：各種干粉滅火器、二氧化碳滅火器及國內外各種滅火器，壓縮氣體氣瓶、編碼瓶 消防氣瓶等其它承壓容器、元件。

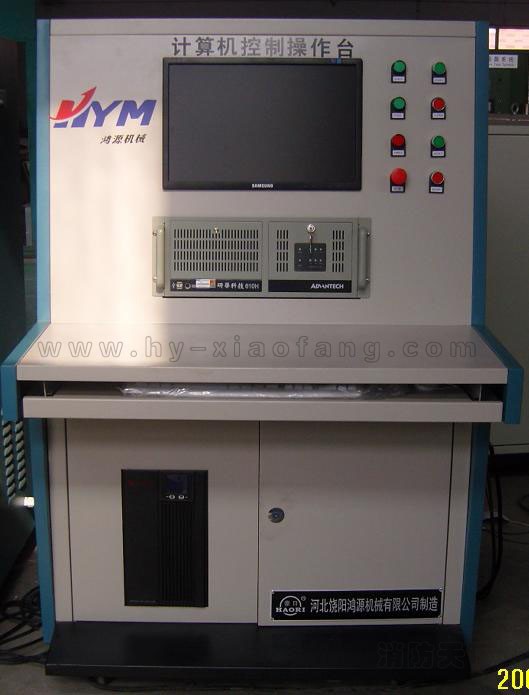

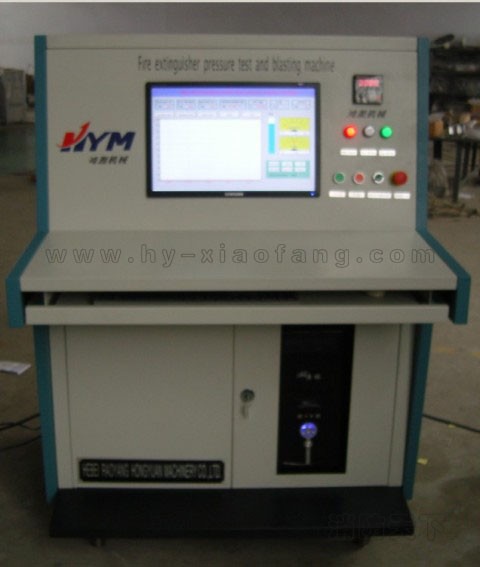

滅火器試壓爆破檢測儀控制系統:

名稱	明細項		數 量	單 位	備  注
設 備 類	試壓爆破儀 控 制 系統	電腦	1	臺	LG19寬屏液晶顯示器， 中關村組裝
		打印機	1	臺	佳能IP1100系列
		壓力傳感器	2	支	16MPa精度為FS千分之一（干粉） 100MPa 精度為FS千分之一（CO2）
		流量控制器	1	支	北京中泰科技

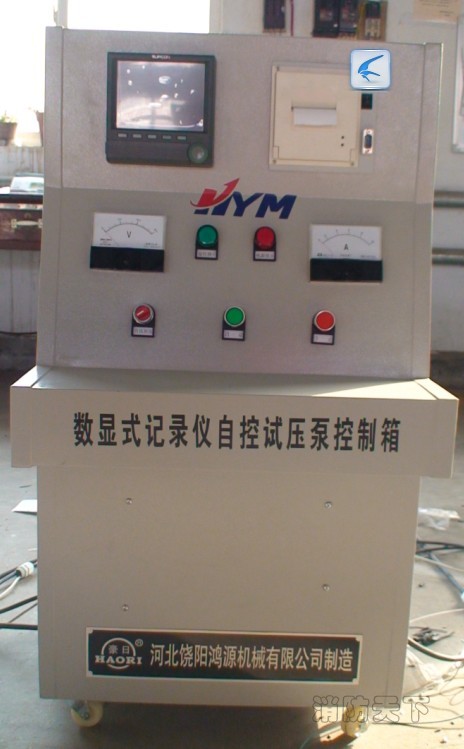

		試壓泵控制系統	1	套	數據采集，控制輸出，傳感器電源，變頻器控制等。
		變頻器	1	只	大連普傳2.2KW
	控制柜		1	臺	饒陽鴻源
	電動試壓泵 含70MPa高壓膠管value="10" hasspace="False" negative="False" numbertype="1" tcsc="0">10米		1	臺	2D-SY80mpa 饒陽鴻源
	設備配電系統		1	套	根據用戶需求定制
軟 件 類	試壓爆破儀 數據采集和控制軟件		1	套	根據 GB4351-2007手提式滅火器其中水壓試驗及爆破標準設計





























二、產品控制軟件詳細說明：

1、配套試壓泵為2D-SY/80Mpa,額定排出壓力80Mpa。額定流量value="16" hasspace="False" negative="False" numbertype="1" tcsc="0">16L/H，柱塞直徑value="10" hasspace="False" negative="False" numbertype="1" tcsc="0">10mm,往復次數51,配套為功率1.5Kw電機。外型尺寸和重量無特殊要求。配套壓力表、安全閥、壓力傳感器滿足對應試壓泵的要求，配套的壓力傳感器滿足對應試壓泵的要求。

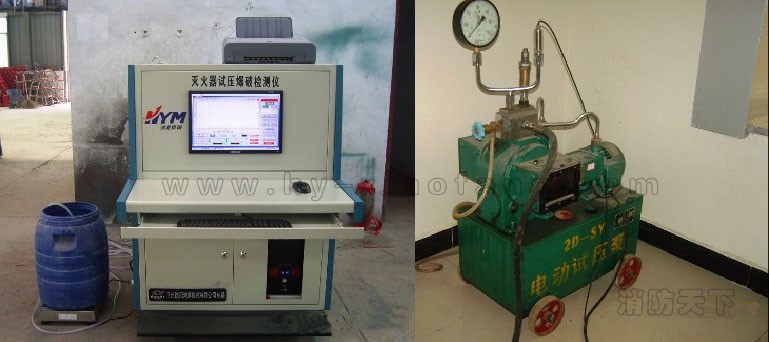

2、本檢測儀控制系統由電腦、打印機、控制柜、試壓泵及連接管件等組成，可一次性完成實驗。并自動得出試驗過程中受檢滅火器筒體的屈服值、爆破壓力值、爆破全過程涉水量、容積變形率、屈服變形量、爆破變形量、整個實驗過程的時長等數據，并同時繪制出被試瓶壓力-進水量關系曲線圖、壓力-時間關系曲線圖及進水量-時間關系曲線圖，通過打印機打印試壓曲線，可以隨時調取歷史文檔。根據客戶提供表頭，進行自動填寫并可進行方便修改。

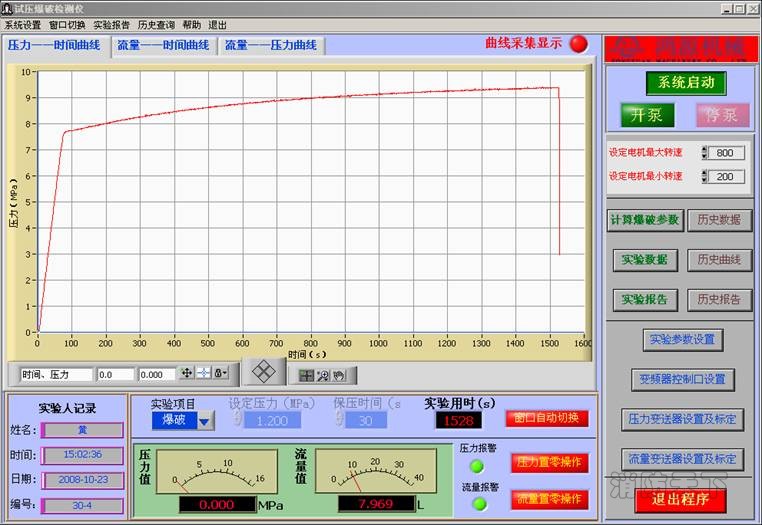

軟件界面

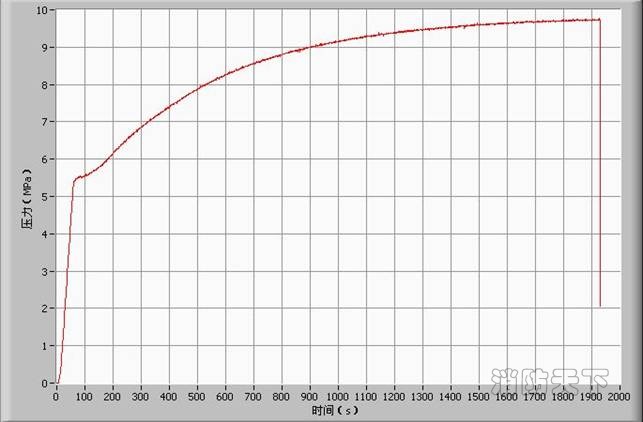

試驗曲線：

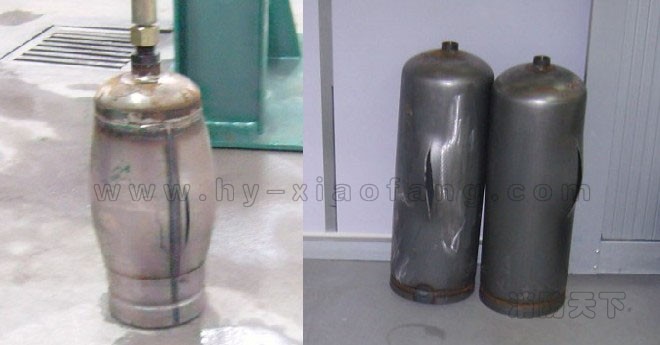

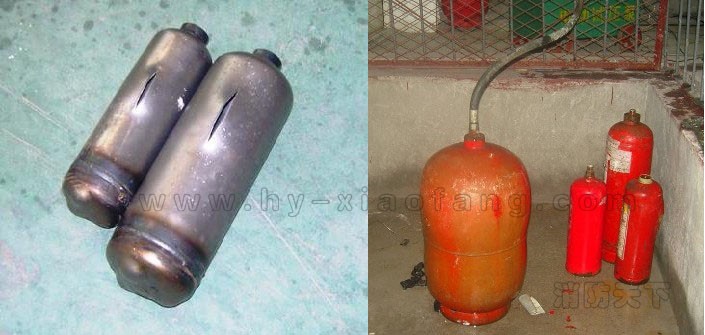

實測數據：
