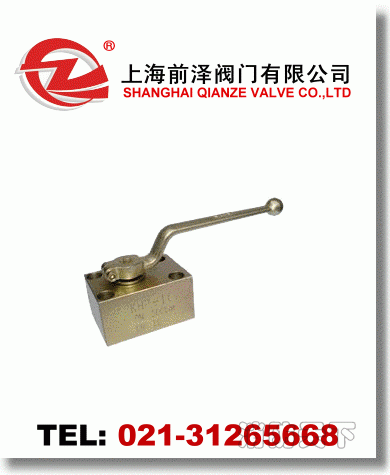

板式高壓球閥

點擊圖片查看原圖

品牌：	www.86fm.net
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2015-07-30 09:05
瀏覽次數：	627

公司基本資料信息

上海前澤閥門有限公司
已繳納 0.00 保證金
聯系人陳深安(先生) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區上海
地址上海市松江區澤悅路325弄18號

詳細說明

板式高壓球閥

三大優勢
1、價格合理。 2、質量穩定。 3、交貨快捷。

· 聯系電話：021-31265668（直線）

· 圖文傳真：021-31265668

· 聯系手機：13918576808 陳國輝

· 訂貨前請?zhí)峁┊a品型號、口徑、壓力等相關技術參數

板式高壓球閥
上海閥門公司專業生產【板式高壓球閥】質量穩定：實行全過程質量監控，細致入微，全方位檢測！價格合理：高效內部成本控制，減少了開支，讓利于客戶！交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！閥門 - 球閥 - 板式高壓球閥

名稱：	板式高壓球閥
型號：	KHP
口徑：	DN6-DN50
壓力：	31.5MPa≈50.0MPa
材質：	WCB、A105、SS304、SS316
認證：	ISO9001:2000

·板式高壓球閥產品詳情

板式高壓球閥本閥適用于液壓系統和化工系統的各種管路上, 作啟閉用。

球閥主要優點如下：
適用于經常操作，啟閉迅速、輕便。
1.流體阻力小。
2.結構簡單，相對體積小，重量輕，便于維修。
3.密封性能好
4.不受安裝方向的限制，介質的流向可任意。
5.無振動，噪聲小。

板式高壓球閥圖形符號

板式高壓球閥型號說明

板式高壓球閥外形尺寸

系列代號：KHP（PKH）系列板式球閥
②公稱通徑：6、10、16、20、25、32、40、50mm
③閥體材料：1-鋼
④球體材料：1-鋼、2-黃銅
⑤工作溫度：1、-25～＋100℃　2、-30～＋170℃
⑥其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧設計序號：由生產商定

板式高壓球閥尺寸表

簡略型號	DN	LW	L	L1	L2	L3	L4	L5	L6	L7	B	B1
KHP-06	06	06	64	8.5	17.5	59	25	8.5	35	35	40	27
KHP-10	10	9.5	77	7.5	27.5	70	29	10	44	55	55	40
KHP-16	16	16	110	8.5	41.5	100	43	17	58	83	60	45
KHP-20	20	20	126	10	48.5	117	54	20	69	97	70	51
KHP-25	25	23.5	145	10	57.5	135	64.5	24	81	115	80	60
KHP-32	32	30	177	12	68	165	75.5	29	96	136	100	78
KHP-40	40	38	200	30	56	185	80	30	112	112	130	95
KHP-50	50	48	245	38	68	220	106	38	136	136	149	112

板式高壓球閥尺寸表

簡略型號	SW1	SW2	H	H1	H2	D	D1	D2	D3	A	S	O 形圈
KHP-06	09	22	37.5	30	7	6.6	11	6	11.7	1.6	23	8×2
KHP-10	09	30	58	40	8.5	9	13	9.5	15	2	31	10×2.6
KHP-16	09	41	72.5	52	11	9	13	16	25	2	43	20.29×2.62
KHP-20	12	41	88.5	60	11	10.5	16.5	20	30	2.5	50	23.39×3.53
KHP-25	12	46	97.5	65	11	10.5	17	23.5	35	2.5	55	28.17×3.53
KHP-32	14	55	118.5	80	12	13	19	30	40	2.5	67	32.92×3.53
KHP-40	14	65	118.5	93	12	17	25	38	48	3	77	42×3.5
KHP-50	14	／	129	110	12	22	33	48	55.4	2.9	88.5	49×3.5

板式高壓球閥尺寸表

簡略型號	內六角螺栓DIN912	扭距 Nm（摩擦系數μ=0.14時）
KHP-06	M6-10.9	13
KHP-10	M8-10.9	30
KHP-16	M8-12.9	35
KHP-20	M8-12.9	60
KHP-25	M10-12.9	60
KHP-32	M12-12.9	110
KHP-40	M16-12.9	300
KHP-50	M20-12.9	600
