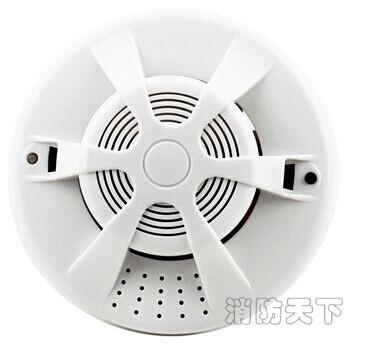

永康牌zigbee無線煙霧報警器概述

獨立式感煙火災探測報警器（以下簡稱報警器）能夠探測火災時產生的大量煙霧，及時發出報警信號。報警器采用光電感煙器件及優良的生產工藝，工作穩定，外形美觀，安裝簡單，無需調試，可廣泛用于賓館、門店、網吧、歌舞廳、咖啡廳、休閑廳、住宅等場所進行火災安全監測。報警器內置蜂鳴器，報警后發出強烈的聲響。報警器采用9V層疊電池供電，耗電極微，持續工作時間可長達一年以上。

二、特點及技術指標

1. 電源：6F22 DC9V電池

2. 指示燈：紅色，正常工作時約每40秒閃爍一次

3. 報警聲響＞85dB

4. 保護面積：＞40m2具體參數應以《火災自動報警系統設計規范》（GB 50116）為準

5. 使用環境：溫    度：-10℃ ～ +55℃，相對濕度≤95%，不凝露

6. 使用年限：＞10年

7. 外形尺寸：直徑105mm，高59mm(帶底座)

8. 殼體材料和顏色：ABS 瓷白

9. 產品凈重：149.6g（含電池）  114g(無電池）

10. 產品毛重：187.6g（含電池）  151.8（無電池）

11. 安裝孔距：60mm

12. 執行標準：GB 20517-2006

三、結構特征與工作原理

1.永康牌zigbee無線煙霧報警器結構示意圖

2.工作原理

報警器對煙霧感應主要由光學迷宮完成，迷宮內有一組紅外發射、接收光電管,對射角度為135度。當環境中無煙霧時，接收管接收不到紅外發射管發出的紅外光，后續采樣電路無電信號變化；當環境中有煙霧時，煙霧顆粒進入迷宮內使發射管發出的紅外光發生散射，散射的紅外光的強度與煙霧濃度有一定線性關系，后續采樣電路發生變化，通過報警器內置的主控芯片判斷這些變化量來確認是否發生火警，一旦確認火警，報警器發出火警信號，火災指示燈（紅色）點亮，并啟動蜂鳴器報警。

三、安裝與布線

1.布局說明

在相互獨立的每個房間至少安裝一只報警器。位置圖如圖2所示。

2.安裝位置

1）適宜的安裝位置

報警器的最佳位置應在房頂?shù)闹虚g，在這一位置，報警器離房間的各個位置都最近。

§ 安裝于房頂時：報警器的邊緣應距任何一面墻壁至少50cm。

§ 安裝于傾斜或人形的屋頂上時：報警器應與屋頂保持一定的距離。當坡度小于30°時，距離0.2m為宜，大于30°則以0.3m～0.5m為宜。

2）應避免的安裝位置及環境

§ 經常會產生可燃煙霧顆粒的場所。如廚房等。報警器應安裝在遠離經常產生可燃煙霧顆粒的廚房或其它場所的位置。

§ 特別潮濕的地方或在有淋浴噴頭的浴室附近。因?yàn)槌睗窨諝鈺?huì)進入迷宮產生水蒸氣，冷卻后形成凝露導致誤報警。

§ 灰塵很多的場所。灰塵會在報警器的迷宮內堆積使之過于靈敏，或堵住報警器的開口使之不能正常感應煙霧。

§ 接近新風出入口或風速過快的位置。空調、暖氣、風扇及新風的出入會將煙霧吹離報警器從而影響它的探測效果。

§ 接近熒光燈具的地方。有可能應在距離燈具至少1.5m的位置安裝報警器。

警告：不要斷開電池電源來清除誤報警，應打開窗戶或向報警器附近吹風消除煙霧。

3.安裝方法

注意：新的建筑在裝修及其它可能產生灰塵的工序完成、房間打掃干凈前，不要安裝報警器。

1) 檢查：安裝前應首先檢查報警器外殼是否完好無損，標識是否齊全。

2) 安裝

警告：報警器的安裝必須符合當?shù)氐碾姎獍惭b規程，不遵守這些規定可能會造成人員傷亡和財產損失。

* 在天花板上相距60mm打兩個安裝孔，用膨脹塞和自攻螺絲釘固定報警器的底座，見圖3。

* 逆時針旋轉報警器，將底座卸下，將9V層疊層電池按電池扣的極性標識，將電池壓緊，然后將電池扣的線和電池均壓入報警器底部的電池倉內。

* 順時針旋轉報警器在底座上，并扣緊到位。
