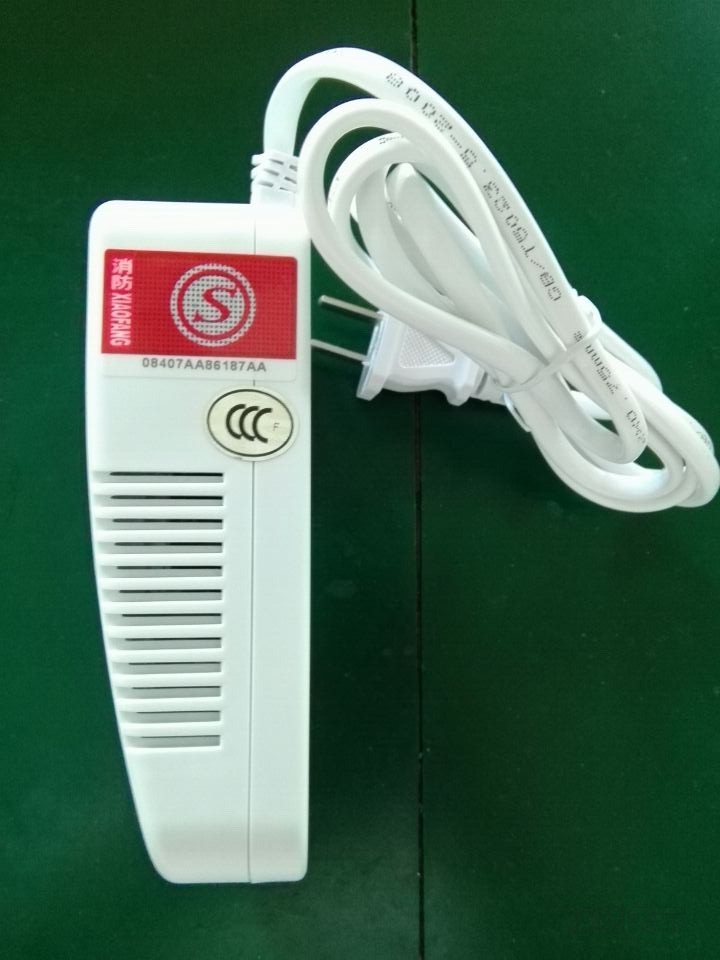

具備3C認證天然氣報警器

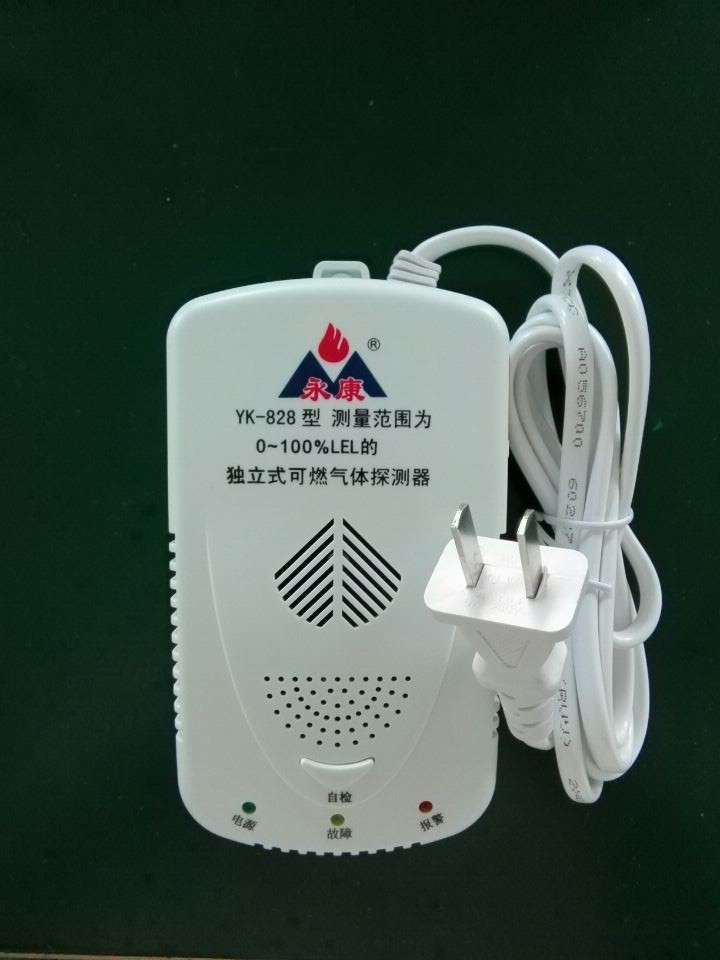

YK-828型測量范圍為0~100%LEL的獨立式可燃氣體探測器是用來檢測天然氣氣體泄露的探測器。探

測器檢測基本原理是隨著被檢氣體的濃度增大，傳感器阻值下降，在檢測電路中，通過電阻/電壓轉換

電路，將傳感器電阻值隨濃度變化轉換成電壓隨濃度的變化，將該電壓與探測器單片機設定的報警動

作制設定電壓相比較，如超過設定電壓則輸出聲光報警信號報警，需求可輸出的控制信號，控制相關

執行機構或數據。

具備3C認證天然氣報警器

    3、主要組成部分

 * 電源

 * 先進的常溫型半導體氣敏傳感器

 * 單片機

 * 應用范圍廣泛的輸出控制電路

 * 數據采集和處理程序

4、主要特點

     * 選擇性好抗干擾能力強。除天然氣體外其他干擾源對探測器嗚影響。

     * 長期穩定性好，長期使用探測器的報警動作之與報警設定值偏差≤3%LEL。

     * 使用壽命長

5、應用

用于經常用氣又可能泄露的高危場所和燃氣管道、廚房、燃氣熱水器、沼氣用戶及其它易燃易爆場所

 * 家居廚房

 * 使用燃氣熱水器的浴室

 * 燃氣鍋爐

6、安裝位置和安裝方法

* 安裝位置

首先確定易泄露氣源位置，將可燃氣體探測器安裝在距易泄露氣源半徑0.5-1.5米以內合適位置。

1）因天然氣比空氣密度小（比空氣輕如表1所示）所以安裝在距離天花板30厘米以內。（盡量避免

       安裝在燃氣灶正上方）

安裝方法：

確定好安裝位置固定掛墻釘，按可燃氣體探測器掛架口放入已固定的掛墻釘上，接通電源、探測器開

始工作。

7、技術參數

     * 靜態功耗≤2W

     * 報警音量：≥70dB

     * 使用環境溫度范圍：0℃~55℃（室內使用型）

     * 使用濕度范圍：30%RH~93%RH

     * 使用壓力范圍：86kPa~106kPa（101kPa為一個標準大氣壓）

     * 重復性誤差：天然氣≤±3%LEL

     * 響應時間：≤30秒

     * 初期穩定時間：小于3分鐘（長期未通電存貯時第一次通電穩定時間稍長）

     * 探測器報警濃度設定值范圍：1%-25%LEL（可選）天然氣推薦使用為10%LEL

     * 使用電源：220VAC/110VAC  12VDC—24VDC

     * 工作電壓范圍：電壓波動在額定電壓的±15%

     * LEL為爆炸下限：（甲烷LEL=5.3%）

     * 產品尺寸：141*74*40

     * 產品凈重：276.3g

     * 產品毛重：321.6g

功能說明

     * 監視：綠燈閃爍表示報警器處于預熱狀態，綠燈，黃燈，紅燈由閃爍變為常亮表示探測器進入正

       常監視狀態。（正常工作狀態）

     * 報警：報警時紅燈閃爍且蜂鳴器鳴叫，并有控制信號輸出（可選）

        脈沖信號，控制電磁閥                常開信號                     常閉信號

        電平信號，控制電動閥或機械式        控制排氣扇                   無線發射

     * 故障：黃燈閃爍并蜂鳴器每十秒鳴叫一聲提示傳感器或探測器內部器件有故障。

   11、用打火機對探測器試驗

     * 在使用打火機對可燃氣體探測器進行試驗時，注意事項如下：

       在探測器接通電源狀態下，按一下按鍵后，燈開始閃爍，當燈停止閃爍時探測器進入正常工作狀

       態，在燈停止閃爍后，方可進行打火機試驗。

       具備3C認證天然氣報警器

   12、測試注意事項

     * 在對可燃氣體探測器進行報警動作值測試時，注氣速度應以國家標準注氣速度1%LEL/min為參考。

     * 在對可燃氣體探測器進行的報警點測試或抗干擾測試時。要觀察綠燈狀態，當綠燈變為常亮是，

       才可進行測試。
