一、Y型拉桿伸縮過濾器產品概述
Y型拉桿伸縮過濾器是Y型過濾器的一種延伸過濾器，它與Y型過濾器結構相同，就是另加一套伸縮接頭組合，除垢原理與Y型過濾器相同，主要是安裝時方便有伸縮。
Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組合組成，其安裝長度可調節，最大位置可移伸100mm，既有利于安裝方便，提高工作效率，也可用作閥門和精密易堵機械產品之前的管道過濾，又可起管道不受熱脹冷縮引起的擠壓、拉伸導致管道變形破裂，保護管道作用。
二、Y型拉桿伸縮過濾器主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||||
|
YSTF-C |
YSTF-P |
YSTF-PL |
YSTF-R |
YSTF-RL |
||
|
1 |
閥 體 |
WCB |
304 |
304L |
316 |
316L |
|
2 |
濾 網 |
304 |
304 |
304L |
316 |
316L |
|
3 |
墊 片 |
耐油石墨、聚四氟乙烯 |
||||
|
4 |
閥 蓋 |
WCB |
304 |
304L |
316 |
316L |
|
5 |
伸縮拉桿 |
鍍鋅螺桿 |
鍍鋅螺桿 |
鍍鋅螺桿 |
鍍鋅螺桿 |
鍍鋅螺桿 |
材料可根據客戶需求定制，具體情況請咨詢我公司銷售人員或技術人員。
三、Y型拉桿伸縮過濾器主要技術參數表
|
公稱壓力(MPa) |
耐壓試驗壓力(MPa) |
工作壓力(MPa) |
|
1.0 |
1.1 |
1.0 |
|
1.6 |
1.8 |
1.6 |
|
2.5 |
3.8 |
2.5 |
|
4.0 |
4.4 |
4.0 |
|
設計壓力 |
PN0.6-25.0MPa |
|
|
設計標準 |
HG/T 21627-1991、GB/T 14382-1993、SH/T 3411-1999 |
|
|
法蘭標準 |
GB/T 9112-2000、HG 20592-2009、HG 20615-1997 |
|
|
結構長度標準 |
GB/T 12221 |
|
|
試驗與檢驗標準 |
JB/T 9092 |
|

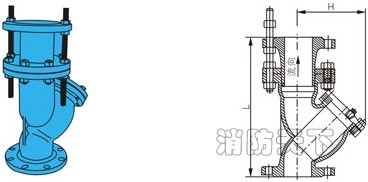

四、Y型拉桿伸縮過濾器主要結構圖
尊敬的用戶！如果你需訂購我廠Y型拉桿伸縮過濾器產品，咨詢時煩請?zhí)峁?/span>殼體材料、公稱壓力、公稱通徑、法蘭標準、法蘭密封面等參數，我公司Y型拉桿伸縮過濾器可按客戶需求承接定制
點擊圖片查看原圖
