電動三通球閥T型（Q915F）、L型（Q914F）是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有T型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；L型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。
Q914F、Q915F系列電動三通球閥采用HL型、3810R型或QB型回轉式角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA、或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。
二、Q914F、Q915F型電動螺紋三通球閥的應用：
1．電動螺紋三通球閥有兩座和四座密封結構，閥芯孔道有L型（Q914F）和T型（Q915F）兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。

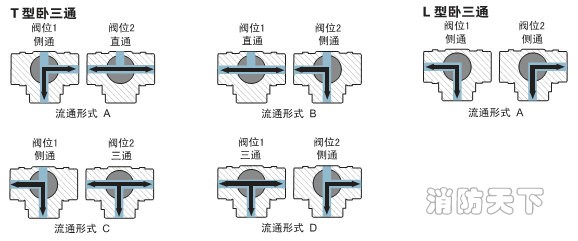

2．兩閥座密封電動三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉(如流向下圖A)。
3．四閥座密封電動三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流(如流向下圖B)。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
三、Q914F、Q915F電動螺紋三通球閥的材料材質：
| 稱通徑mm | DN15-DN300 | |||
| 材料代號 | C(WCB) | P(304) | R(316) | |
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 球體 | 2Cr13、(304) | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥座密封 | 增強聚四氟乙烯 、對位聚苯 | |||
| 填料 | 聚四氟乙烯 、柔性石墨 | |||
| 適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸堿類腐蝕性介質 | 醋酸類腐蝕性介質 |
| 適用溫度 | 聚四氟乙烯≤180℃，對位聚苯≤300℃ | |||
四、Q914F、Q915F型電動螺紋三通球閥的技術參數：
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 流量系系數KV | 17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1912 | ||
| 公稱壓力PN(MPa) | 1.6、2.5、4.0、6.4 | ||||||||||||
| 球芯轉角 | 0~90° | ||||||||||||
| 球芯型式 | L型或T型 | ||||||||||||
| 流量特性 | 快開式或比例調節式 | ||||||||||||
| 連接形式 | 法蘭式、管螺紋式(G”) | ||||||||||||
| 電動執行機構 | 型號 | HL系列、3810R系列、PSQ系列、HQ或QB型 | |||||||||||
| 電源電壓 | AC220V、AC380V、DC24V | ||||||||||||
| 作用形式 | 開關型/調節型(隔爆型) | ||||||||||||
| 調節型 | 信號范圍 | 0～10mA、4～10mA 、1-5VDC | |||||||||||
| 開關型 | 電信號 | AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號 | |||||||||||
| 氣動執行機構 | 型號 | DA、GT系列；AW系列 | |||||||||||
| 氣源壓力 | 0.3～0.7MPa(凈化壓縮空氣) | ||||||||||||
| 配用附件 | 電-氣閥門*********、空氣過濾減壓器、電磁閥、閥位回訊器、手動操作機構 | ||||||||||||
| 調節型 | 輸入信號 | 電信號：DC 0～10mA、4～10mA；氣信號：0.14～0.55MPa | |||||||||||
| 二位切換型 | 回信電壓 | AC220V/DC24V/DC110V | |||||||||||
五、L型電動三通球閥（Q914F）和T型電動三通球閥（Q915F）的連接尺寸：
內螺紋連接電動L型三通球閥的連接尺寸：
| SIZE | d | L | H | D1 | B | W1 | W2 | h |
| 1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC |
| 3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC |
| 1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC |
| 11/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC |
| 11/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC |
| 2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC |
內螺紋連接電動T型三通球閥的連接尺寸：
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h |
| 1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 | 10-24UNC |
| 3/4″ | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-24UNC |
| 1″ | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 | 10-24UNC |
| 11/4″ | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 | 10-24UNC |
| 11/2″ | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 | 1/4-20UNC |
| 2″ | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 | 1/4-20UNC |
