直通式水擊預防閥.直通式水擊預防閥尺寸.直通式水擊預防閥廠家

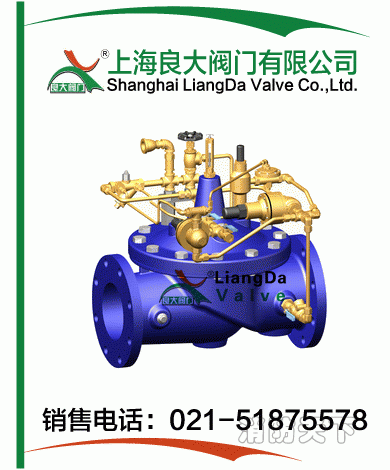

點擊圖片查看原圖

品牌：	上海良大
單價：	850.00/件
起訂：	1 件
供貨總量：	100 件
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2017-06-22 10:36
瀏覽次數：	556

公司基本資料信息

上海良大閥門有限公司
已繳納 0.00 保證金
聯系人蘇建祥(先生) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區上海
地址上海市徐匯區龍漕路51弄3號

詳細說明

水擊預防閥

直通式水擊預防閥

產品名稱：

直通式水擊預防閥

型號：

LD-EG5001

口徑：

DN50-500

壓力：

1.0-6.4MPa

材質：

鑄鋼、鍛鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【直通式水擊預防閥】

直通式水擊預防閥詳細介紹 http://www.shldfm.com/ProS580/484.html

直通式水擊預防閥產品概述：

水擊預防閥是我公司工程技術人員參照美國、德國和國內同類型的先進產品進行設計和制造的。在傳動方式上采用了水力操作并能自動控制。閥體采用了流線型設計，內部水頭損失小。水擊預防閥的主要特點是既可以作防護閥，又可以作預防閥。作防護閥時可將給水管中超過向?qū)чy安全設定值之壓力釋放，并維持管中壓力于一安全設定值以下，以防止管中高壓或突壓毀損管線或設備。可用于高層大樓消防測試循環系統以及給水系統之防護用，以防止水壓過高造成系統危險，作預防閥時可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區的壓力，總之水擊預防閥是用于供水系統理想產品。

直通式水擊預防閥特點及用途：

水擊預防閥由主閥、高壓水力導閥、電磁導閥、低壓壓力開關、導管、電子控制箱等零部件組成。具有水力自動控制、電子自動控制、高壓無條件開啟泄水、低壓提前開啟、斷電開啟、斷電并伴隨低壓開啟泄除水錘及預防水錘的功能。主閥能快開緩閉，具有防止自身關閥水錘的功能。水擊預防閥用于水泵出口主輸水管道上，靠近水擊發生源如止回閥等，用T型三通外接，能提前開啟預防水錘并無條件泄除高壓水錘，是泵站安全的重要預防及保護設備，能有效地提高系統安全可靠性。

直通式水擊預防閥安裝和調節：

1、主閥最佳的安裝方式是水平臥式安裝，閥蓋朝上，安裝前要徹底清除管道內的雜物。要注意主閥體外水流標示箭頭。安裝后確保沒有管道應力作用在閥體及閥內部件上。

2、主閥前要裝一只閘閥和一只過濾器，主閥后也要裝一只閘閥，以便于維修。

3、調壓前，先把針閥關閉后再打開半圈，球閥為關閉狀態，其余球閥處于開啟狀態，調壓時，先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力。調好后鎖好鎖緊螺母。

4、通水前必須徹底沖洗管道。

直通式水擊預防閥性能規范：

● 產品名稱：直通式水擊預防閥

● 產品型號：LD-EG5001

● 連接方式：角式或直通式
● 適用介質：原水、清水等
● 介質溫度：1～80℃

● 設備口徑：DN50—DN500

● 公稱壓力：1.0MPa、1.6MPa、2.5Mpa、4.0MPa、6.4MPa

● 設定壓力：高壓：實際工作壓力的1.1倍；低壓：實際工作壓力的0.4~0.6倍，兩個指標可同時設定，還可設定斷電開啟，如有需要三個指標可同時設定。

●高壓泄水反應時間：

水擊預防閥反應時間不大于1.0秒，即產生水錘起至水擊預防閥動作泄水時間小于1.0秒。

● 強度試驗： 1.5倍工作壓力。

● 密封試驗（雙向）：1.1倍工作壓力，其中強度試驗和密封試驗（雙向）中的工作壓力是指設定壓力中高壓2的壓力值。

● 閥體、法蘭材質：ASTM A-126-B 本閥體實際工作壓力為2.76 MPa，該材質在壓力試驗時應能滿足常溫下壓力等級為3.5 MPa，殼體靜態試驗壓力為5.2 MPa

直通式水擊預防閥技術特點：

1. 在使用期內，任何時候都能正常感應突然斷電停泵引起的水錘壓力變化，感應低壓開啟泄水；感應斷電，開啟泄水；感應高壓，開啟泄水。而且，高壓導閥具有超控功能，無條件超壓泄壓。具備提前感應水擊前兆-低壓，提前開啟，預防高壓水錘瞬間升高的功能；并且能緩慢關閉主閥，防止自身關閥水錘，而無需人為操作控制閥門的關閉。

2. 突然降壓或者斷電時立即開啟，并維持開啟，等待高壓波返回，且維持開啟時間在一定范圍之間可調。。

3. 水泵斷電時開啟泄水或事故斷電并伴隨異常低壓時開啟泄水，并維持開啟一段可調的時間。請敘述瞬間開啟后維持開啟一定時段的重要性，以及延時到點后主閥的動作趨勢及其理由。

4. 具有起始低壓防誤延時功能，避免在水泵剛啟動時主閥誤開啟，其延時在一定范圍之間可調。

5. 操作平穩，無振動：主閥應采用差動隔膜式結構設計，使得主閥在全流量范圍內都具有近似線性調節特性，尤其是發生輕微水擊而所需泄流量很小就能滿足防護要求時，閥瓣只需開啟一小點即可，從而避免膜片出現“頻跳”現象，使主閥運行平穩而不會產生(自身)關閥水錘；同時，當主閥完全開啟時的最大流通面積不應小于該尺寸閥門正常所需的閥口面積，不應縮減閥口過流面積。

6. 關閥力大：即使在工作壓力很低的情況下，主閥的結構設計保證能提供可靠的工作動力，在壓力恢復正常時能確保自動關閉。主閥結構應采用差動隔膜式設計，保證在任何工作壓力下都能給予可靠的關閉推動力。

7. 快速響應（開閥泄水）：要求響應水錘開啟時間小于等于1S，當壓力平息后以可控速度緩慢關閥。

8. 緩慢關閉：水擊預防閥必須具備可靠的緩閉能力/結構，防止其自身關閥水錘。

9. 泄壓消錘能力：要求具有合適的泄流能力，以便保護系統免受水擊破壞。水擊預防閥應屬于調節型閥門，閥門開啟程度隨水擊波大小自動可調，為了滿足泄壓要求，當其發生水錘事故時，主閥全開的最大泄流量應不少于350m3/h（假設水擊閥泄水口自由出流）。

10. 可靠性：標準角型結構，球墨鑄鐵閥體，主閥內襯應采用不銹鋼，高壓導閥應采用青銅或不銹鋼閥體，密封橡膠采用丁晴橡膠，保證使用壽命，工作可靠，無滲漏可更換彈性密封閥座和長壽命密封閥。

11. 主閥和導閥都應采用彈性密封，關閉時無滲漏，且彈性密封件應可更換。

12. 抗氣蝕性能：因水擊預防閥通常直接排向大氣，每當開啟時容易出現高速水流和氣蝕。閥門的設計應可保護閥座免受氣蝕侵害，并避免高速排泄液流的沖擊。

13. 維修方便：安裝在管線上時，其內部的所有部件應能（在線）拆卸，只要打開頂蓋或側蓋即可檢修和替換零部件。導管上應有隔離閥，可允許進行快速的導閥維護。

電子控制器的各種功能：

●由信號指示燈顯示電池或保險絲的狀態；

●由信號指示顯示控制箱的運行狀態；

●水擊波周期定時器B的可調范圍為0～99.9秒，用于提前開啟后維持開啟持續時間；

●延時器E的可調范圍可達300秒，以免在水泵剛開啟時，因低壓而導致閥門壓力開關誤操作；

●手動測試按鈕可定期測試閥門動作的可靠性；

●特結實的NEMA12密封（級別）控制箱外殼；

各種微型固態電子元器件：

●A、B兩種操作模式由選擇開關選擇；

●閥桿上裝有行程開關，（可輸出開關信號）；

●特結實的超壓泄壓導閥易于調節；

●通過壓力開關和電磁導閥聯動提前開啟主閥，預防高壓水擊；

●閉合觸點可提供遠程信號；

●長壽命、恒定電流、有溫度補償、涓流式充電電池；

直通式水擊預防閥零件材料：

序號	名稱	材質
1	閥體、閥蓋	ANSI標準ASTM A-126-B鑄鐵
2	閥座	青銅
3	活塞、V型開口	青銅
4	電磁導閥	青銅
5	高壓水力導閥	青銅
6	活塞杯	丁腈橡膠
7	閥座密封	丁腈橡膠
8	導閥杯	丁腈橡膠
9	閥座墊環	橡膠
10	螺栓墊圈	合金
11	墊片	合成物
12	電池	鎳-鎘[使用壽命7年]
13	附屬管道材質及口徑	DN15黃銅-后導管
14	導閥	青銅
15	行程開關	鋁殼
