水擊預防閥

角式水擊預防閥

產品名稱：

角式水擊預防閥

型號：

LD-EA5001

口徑：

DN50-500

壓力：

1.0-6.4MPa

材質：

鑄鐵，鑄鋼，不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【角式水擊預防閥】

角式水擊預防閥詳細介紹 http://www.shldfm.com/ProS580/485.html

角式水擊預防閥特點及用途：

水擊預防閥由主閥、高壓水力導閥、電磁導閥、低壓壓力開關、導管、電子控制箱等零部件組成。具有水力自動控制、電子自動控制、高壓無條件開啟泄水、低壓提前開啟、斷電開啟、斷電并伴隨低壓開啟泄除水錘及預防水錘的功能。主閥能快開緩閉，具有防止自身關閥水錘的功能。水擊預防閥用于水泵出口主輸水管道上，靠近水擊發生源如止回閥等，用T型三通外接，能提前開啟預防水錘并無條件泄除高壓水錘，是泵站安全的重要預防及保護設備，能有效地提高系統安全可靠性。

角式水擊預防閥產品描述：

水擊預防閥是我公司工程技術人員參照美國、德國和國內同類型的先進產品進行設計和制造的。在傳動方式上采用了水力操作并能自動控制。閥體采用了流線型設計，內部水頭損失小。水擊預防閥的主要特點是既可以作防護閥，又可以作預防閥。作防護閥時可將給水管中超過向導閥安全設定值之壓力釋放，并維持管中壓力于一安全設定值以下，以防止管中高壓或突壓毀損管線或設備。可用于高層大樓消防測試循環系統以及給水系統之防護用，以防止水壓過高造成系統危險，作預防閥時可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區的壓力，總之水擊預防閥是用于供水系統理想產品。

角式水擊預防閥安裝和調節：

1、主閥最佳的安裝方式是水平臥式安裝，閥蓋朝上，安裝前要徹底清除管道內的雜物。要注意主閥體外水流標示箭頭。安裝后確保沒有管道應力作用在閥體及閥內部件上。

2、主閥前要裝一只閘閥和一只過濾器，主閥后也要裝一只閘閥，以便于維修。

3、調壓前，先把針閥關閉后再打開半圈，球閥為關閉狀態，其余球閥處于開啟狀態，調壓時，先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力。調好后鎖好鎖緊螺母。

4、通水前必須徹底沖洗管道。

角式水擊預防閥性能規范：

● 產品名稱：角式水擊預防閥

● 產品型號：LD-EA5001

● 連接方式：角式或直通式
● 適用介質：原水、清水等
● 介質溫度：1～80℃

● 設備口徑：DN50—DN500

● 公稱壓力：1.0MPa、1.6MPa、2.5Mpa、4.0MPa、6.4MPa

● 設定壓力：高壓：實際工作壓力的1.1倍；低壓：實際工作壓力的0.4~0.6倍，兩個指標可同時設定，還可設定斷電開啟，如有需要三個指標可同時設定。

●高壓泄水反應時間：

水擊預防閥反應時間不大于1.0秒，即產生水錘起至水擊預防閥動作泄水時間小于1.0秒。

● 強度試驗： 1.5倍工作壓力。

● 密封試驗（雙向）：1.1倍工作壓力，其中強度試驗和密封試驗（雙向）中的工作壓力是指設定壓力中高壓2的壓力值。

● 閥體、法蘭材質：ASTM A-126-B 本閥體實際工作壓力為2.76 MPa，該材質在壓力試驗時應能滿足常溫下壓力等級為3.5 MPa，殼體靜態試驗壓力為5.2 MPa

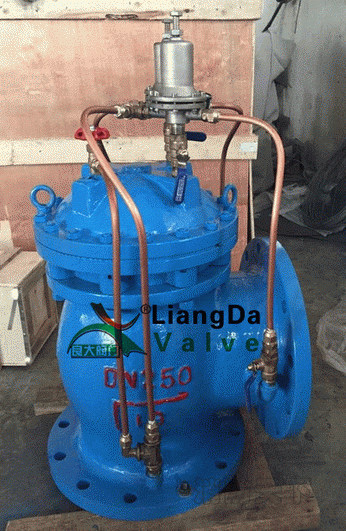

角式水擊預防閥產品實物圖：

角式水擊預防閥技術特點：

1、超壓泄水—高壓導閥具有超控功能，無條件超壓保護。

2、突然降壓時開啟，并維持開啟，等待高壓波返回。

3、事故斷電時開啟泄水。

4、事故斷電并伴隨異常低壓時開啟泄水

5、差動活塞設計，在任何工作壓力下都具有可靠的關閉推動力。

6、操作平穩無振動-主閥采用V形開口閥瓣設計，調節性能優秀，運行平穩（不會產生（自身）關閥水錘）。

7、調節型閥門操作，（閥門開啟程度自動可調），氣墊阻尼緩閉，防止自身關閥水錘。

8、閥座設計將發生最大流速的位置移位至閥座密封的下游，從而減少氣蝕對閥座的影響。因此，減少磨損，延長壽命。

9、長方形扁平密封圈，可在線更換，而且閥門關閉嚴密。

10、閥門內部全由青銅內襯。

11、快速響應（開閥泄水）--大孔道高敏感的泄壓導閥響應過壓條件快速開啟主閥（泄水消錘），當壓力平息后以可控速度關閥。

12、可靠性-加大尺寸的硬黃銅導管能大大減少堵塞和扭結的危險。彈性閥座、青銅導閥前配標準Y型過濾器，使用壽命長，工作可靠。

13、靈活的安裝方式--閥體由直通形和角形兩種結構，都是美標ANSI 250＃法蘭連接。

14、維修方便--雖然閥門被安裝在管線上，但其內部的所有部件都能拆卸下來，只要打開頂蓋即可檢修和替換零部件。導管上的標準隔離閥可允許進行快速的導閥維護。

15、預設定--每個閥門都在出廠前進行了測試和預設定，但是閥門很容易根據要求進行現場調整。

16、重載型超強閥體結構，堅固耐用。

電子控制器的各種功能：

●由信號指示燈顯示電池或保險絲的狀態；

●由信號指示顯示控制箱的運行狀態；

●水擊波周期定時器B的可調范圍為0～99.9秒，用于提前開啟后維持開啟持續時間；

●延時器E的可調范圍可達300秒，以免在水泵剛開啟時，因低壓而導致閥門壓力開關誤操作；

●手動測試按鈕可定期測試閥門動作的可靠性；

●特結實的NEMA12密封（級別）控制箱外殼；

各種微型固態電子元器件：

●A、B兩種操作模式由選擇開關選擇；

●閥桿上裝有行程開關，（可輸出開關信號）；

●特結實的超壓泄壓導閥易于調節；

●通過壓力開關和電磁導閥聯動提前開啟主閥，預防高壓水擊；

●閉合觸點可提供遠程信號；

●長壽命、恒定電流、有溫度補償、涓流式充電電池；

角式水擊預防閥零件材料：

序號	名稱	材質
1	閥體、閥蓋	ANSI標準ASTM A-126-B鑄鐵
2	閥座	青銅
3	活塞、V型開口	青銅
4	電磁導閥	青銅
5	高壓水力導閥	青銅
6	活塞杯	丁腈橡膠
7	閥座密封	丁腈橡膠
8	導閥杯	丁腈橡膠
9	閥座墊環	橡膠
10	螺栓墊圈	合金
11	墊片	合成物
12	電池	鎳-鎘[使用壽命7年]
13	附屬管道材質及口徑	DN15黃銅-后導管
14	導閥	青銅
15	行程開關	鋁殼
