閥門類型代號：Q代表球閥；

操作方式：（手柄、自動、省略）渦輪-3；氣動—6；電動—9；

連接方式代號：4代表法蘭；

結構形式代號：1代表直通式（浮球式）；

密封面材料代號：F代表氟塑料；

閥體壓力代號：16代表耐壓十六公斤；

閥體材質代號：C表示W(wǎng)CB碳鋼、P代表304不銹鋼。

相關型號：Q41F-16P/Q41F-16C/Q641F-16P/Q641F-16C/Q941F-16P/Q941F-16C等；

1、閥桿“O”型圈第三重密封設計：

當閥桿轉動時，“O”型圈可減少閥桿對閥體的直接磨擦，并且在低壓使用時還能起動到閥桿部分再次密封的輔助作用，如果管道介質為氣體“O”型圈比PTFE的密封效果更佳。

2、閥桿防爆出設計：

此閥桿與閥體的結構設計，可以防止閥桿因閥腔內壓力過高而沖出閥體。

3、密封線條的設計：

在閥體與閥蓋之間設計一個同心圓定位密封結構，可防止當密封線條擠壓時產生的多余材料外漏和移動。

4、符合ISO5211標準的高平臺設計：

根據ISO5211標準設計的驅動器安裝平臺，可以直接加裝各類驅動器，并有兩組PCD可供客戶選擇。

5、下沉式壓蓋設計：

此壓蓋設計可直接通過鎖緊A與B螺帽，防止閥桿與閥體密封位置出現的泄露，不需要拆卸驅動裝置，方便現場使用。

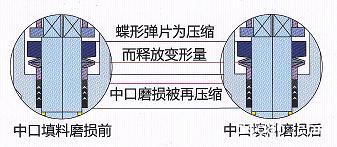

6、雙層蝶形彈片裝置設計：

被預先壓緊的兩片蝶形彈片在閥桿出現微泄漏時會起到補償?shù)淖饔茫尫牌漕A(yù)緊的變形再次壓緊填料。

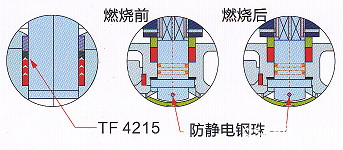

7、防靜電設計：

通過防靜電鋼珠背后彈簧的推動，使其與球槽緊密的接觸，將球體與閥座磨擦的靜電傳動到閥桿。

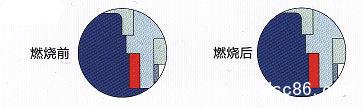

8、防火設計：

當現場發生火災時，閥座在高溫影響下燒毀或氣化后，有閥體上加工而成的輔助金屬閥座，起密封作用。
