雨淋報警系統是由雨淋報警閥、探測控制系統及必要的閥、管件、接管和壓力表等組成的滅火系統。
控制柜發出信號打開電磁閥之后，仍要求持續的電信號保持電磁閥的打開狀態，直到接到關閉信號后才能關閉電磁閥。控制管路上的電磁閥關閉時保持雨淋閥隔膜室(控制腔)內的水壓壓力，能使雨淋閥不打開。當電磁閥接到命令打開時，隔膜室(控制腔)則通過泄壓的方式使雨淋閥打開。
2、規范和性能
公稱通徑：DNl00、DNl50、DN200
額定工作壓力：不低于1．2MPa
供水壓力范圍：0．14～1．6MPa
密封試驗壓力：2．4MPa
報警口壓力：≥0．05MPa
自動噴水滅火系統分為開式(也叫雨淋)和閉式系統
民用建筑大多都為濕式系統，閉式系統又分為 濕式、干式、干濕式、預作用、重復啟閉預作用（也叫循環系統）。用在濕式系統上的叫濕式報警閥，依次為干式報警閥、與作用報警閥等等
開式系統（也叫雨淋系統）分為 水噴霧 細水霧 水幕系統，用在開式系統上的叫雨淋報警閥，與水霧噴頭、細水霧噴頭、水幕噴頭組合就形成了 水噴霧系統、細水霧系統、水幕系統;用在預作用和循環系統上的叫預作用閥,國內大多用雨淋閥代替。
濕式報警閥和雨淋報警閥的主要區別就是系統處于準工作狀態時的情況，閉式的報警閥是常開的，噴頭噴水后不需要再打開報警閥；而雨淋報警閥是常閉的，需要與火災自動報警系統聯動，收到火災報警確認信號后（報警確認信號：最可靠的確認是人工確認，也可以用電視監控。在系統設計上，一般用兩組探測器或兩種不同類別的火災探測器同時報警后的"與"門信號作為"火災的確認"方法，條文中的"火災報警后"，是指一個探測器或一個回路探測器報警。"火災確認后"，是指兩個探測器報警的"與"門信號發出后。），打開雨淋閥（通過傳動管上的電磁閥），壓力開關動作（需要穩壓裝置提供壓力，電磁閥打開后，壓力開關動作），啟動消防水泵，噴頭噴水滅火。

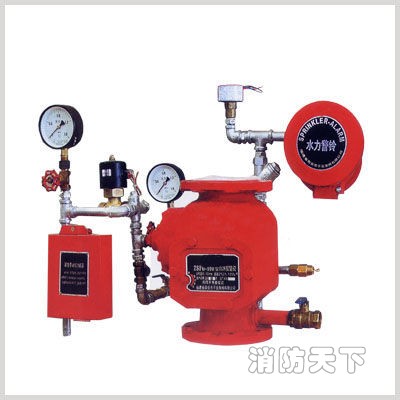

預作用裝置
一、說明及動作原理：
預作用系統是近幾年發展起來的自動噴水滅火裝置, 它將火災探測報警技術和自動噴水滅火系統結合起來，對保護對象起雙重保護作用。 在未發生火災時該系統的系統側管路內充氣,故系統具有干式系統的特點, 能滿足高溫和嚴寒條件下自動噴水滅火的需要。
一旦發生火災，安裝在保護區的感溫、 感煙火災探測器首先發出火災報警信號，火災報警控制器在接到報警信號后， 發出指令信號打開雨淋閥，此時向系統側管網充水，在閉式噴頭尚未打開前， 使系統轉變為濕式系統。
同時水力警鈴報警，壓力開關動作，啟動聲光報警，以顯示管網內已充水。 此時，火災如果繼續發展，閉式噴頭玻璃球破碎，噴頭噴水滅火。
當有關人員接到火災報警控制器發出的報警信號或聽到水力警鈴聲響后，及時組織人員將火撲滅， 閉式噴頭就不會打開噴水，避免了水漬造成的損失。
火災撲滅后，應將雨淋閥關閉，并排空管路中的水，使系統充氣，恢復伺應狀態。 充氣壓力一般為0.03~0.05MPa范圍內,充氣量不小于0.15m3/min, 由壓力開關和空氣壓縮機組成連鎖裝置控制。
充氣的作用是監視系統管路的工作情況，管路及噴頭是否損壞和泄漏，當管路損壞或大的泄漏時， 系統中氣壓不能保持在規定的范圍時，就會發出故障報警信號。
二、預作用系統基本特點：
1．預作用系統特別適合于寒冷冰凍或平時忌水漬，不允許出現誤噴的重要場所。
2．預作用系統必須豎直安裝，它由雨淋閥裝置、信號蝶閥、止回閥、連接法蘭等組成， 主要規格有DN100、DN150、DN200，工作壓力為0.14~1.2MPa。
3．本裝置成套供應,為用戶安裝使用提供了極大方便。
三用戶須知：
1．用戶在訂購公司預作用閥裝置時， 定單上請寫清產品名稱、型號、規格、數量、交貨日期。
2．預作用閥裝置隨機配套件包括雨淋閥裝置（已包括電磁閥、壓力開關、水力警鈴）、 止回閥、連接法蘭等，以及使用說明書、合格證各一份。
3．空壓機、低壓空氣壓力開關，空氣維護裝置、充氣報警控制柜等， 需用戶另行訂貨。
4．預作用閥在管道充氣之前，應給單向閥加入底水。 具體方法是打開球閥，從補水漏斗向內加水，直至溢出，然后關閉球閥， 打開球閥，排除多余的水，關閉球閥。
5.報警閥應每月巡檢、動作一次，每年拆下檢修一次， 沖洗管道，清除水垢、雜質，檢查各運動件、密封件的性能。 如各軸有無劃痕、毛頭、變形；節流孔有無堵塞； 閥座有無水垢、銹蝕雜質；報警閥中各橡膠件的正常使用壽命為壹年，如有蠕化、 壓痕變形、老化發硬、粘貼、磨損等現象，應即時予以更換。
6.各報警閥組安裝時，必須在報警閥閥體的進出法蘭上抬起、放下受力， 嚴禁在其他部位或零件上搬動，以免造成不應有的損害。
規格：DN100，DN150，DN200
安裝方式：豎直安裝SFUg15預作用空氣維護裝置
