進口氣動高溫調節閥是由氣動薄膜執行機構和鑄鋼高溫調節閥閥體組成，其中，高溫調節閥閥體可以是高溫單座調節閥閥體、高溫套筒調節閥閥體、籠式高溫調節閥閥體和高溫三通調節閥閥體，氣動高溫調節閥一般使用在高溫水蒸氣和高溫導熱油品中，
產品詳情
德國萊克LIK品牌,進口氣動高溫調節閥是由氣動多彈簧薄膜執行機構和調節閥帶高溫散熱片組成，適用于介質溫度高于250攝氏度的場合，氣動高溫調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。
氣動高溫調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。 氣動高溫調節閥特別適用于允許泄露量小、閥前后壓差不大及溫度較高的場合。
進口氣動高溫調節閥技術參數
| 公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數(KV) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
| 套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
| 允許壓差(MPa) |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
| 套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
| 公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
| 額定行程 |
16 |
25 |
40 |
60 |
100 |
| 執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 流量特性 |
等百分比、直線型 |
| 壓蓋形式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
| 閥芯形式 |
單座式、套筒式 |
| 閥蓋形式 |
高溫型(+250～+450℃) |
進口氣動高溫調節閥零部件參數
| 零部件 |
材質 |
| 閥體 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
| 閥座 |
304 |
304 |
316 |
316L |
| 閥芯 |
304 |
304 |
316 |
316L |
| 墊片 |
PTFE、金屬石墨纏繞墊片 |
| 閥蓋 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
| 密封填料 |
PTFE、柔性石墨、對位聚苯 |
| 填料壓蓋 |
304 |
304 |
316 |
316L |
進口氣動高溫調節閥 性能參數
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±5.0 |
±1.0 |
| 回差% |
3.0 |
1.0 |
| 死區% |
3.0 |
0.4 |
| 始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
| 始點 |
±5.0 |
±1.0 |
| 氣關 |
始點 |
±5.0 |
±1.0 |
| 終點 |
±2.5 |
±1.0 |
| 額定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×閥額定容量 |
| 可調范圍R |
30：1 |

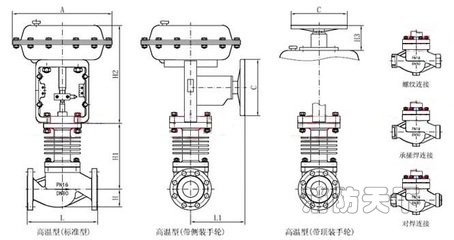

進口氣動高溫調節閥結構尺寸圖
進口氣動高溫調節閥 連接尺寸
| 公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
| PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
| PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
| H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
| PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
| PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
| H1 |
370 |
396 |
428 |
428 |
436 |
415 |
464 |
507 |
690 |
840 |
632 |
725 |
882 |
| H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
650 |
650 |
| H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
380 |
380 |
| L1 |
280 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
560 |
560 |
| A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
| C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
400 |
400
|
