中成泵業（http://www.pumpzc.com）生產銷售的立式離心泵（http://www.pumpzc.com/lxb/）與臥式離心泵（http://www.pumpzc.com/lxb/）選材嚴謹，管道離心泵體部分選擇高品質鑄鐵、不銹鋼等材質，密封、電機部分選擇的皆是質量有保障的品牌供應商。選型時可根據使用液體選擇合適的不銹鋼離心泵泵體材料。按照使用環境可選配普通電機、防爆電機、戶外電機、變頻電機等各種規格國標電機。管道泵根據安裝方式可分為：立式離心泵、臥式離心泵兩種。可以單獨安裝使用，也可以根據實際使用的性能要求串聯、并聯安裝使用。為適應介質溫度，管道離心泵亦有高溫型或低溫型可供選擇。

(2) 產品詳細介紹

Ø 產品簡介

ISG型單級單吸管道離心泵（http://www.pumpzc.com/isg/），是中成泵業科技人員聯合國內水泵專家選用優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型立式管道離心泵基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。 工作條件:

吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時管道離心泵的過流部分和聯接部分采用鑄鋼材料。

環境溫度<40℃，相對濕度<95％。

所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm。

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

ISG型單級單吸管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。

Ø 型號意義

Ø 產品優勢

(1) ISG型單級單吸管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

(2) 葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了管道離心泵的運行平穩，振動小、噪音低。

(3) 軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

(4) 安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

(5) 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

(6) 可根據管路布置的要求采用泵的豎式和橫式安裝。

Ø 選型范圍

口徑范圍 : 15-500(mm)

流量范圍 : 1.1-1450(m3/h)

揚程范圍 : 7-150(m)

Ø 結構圖紙

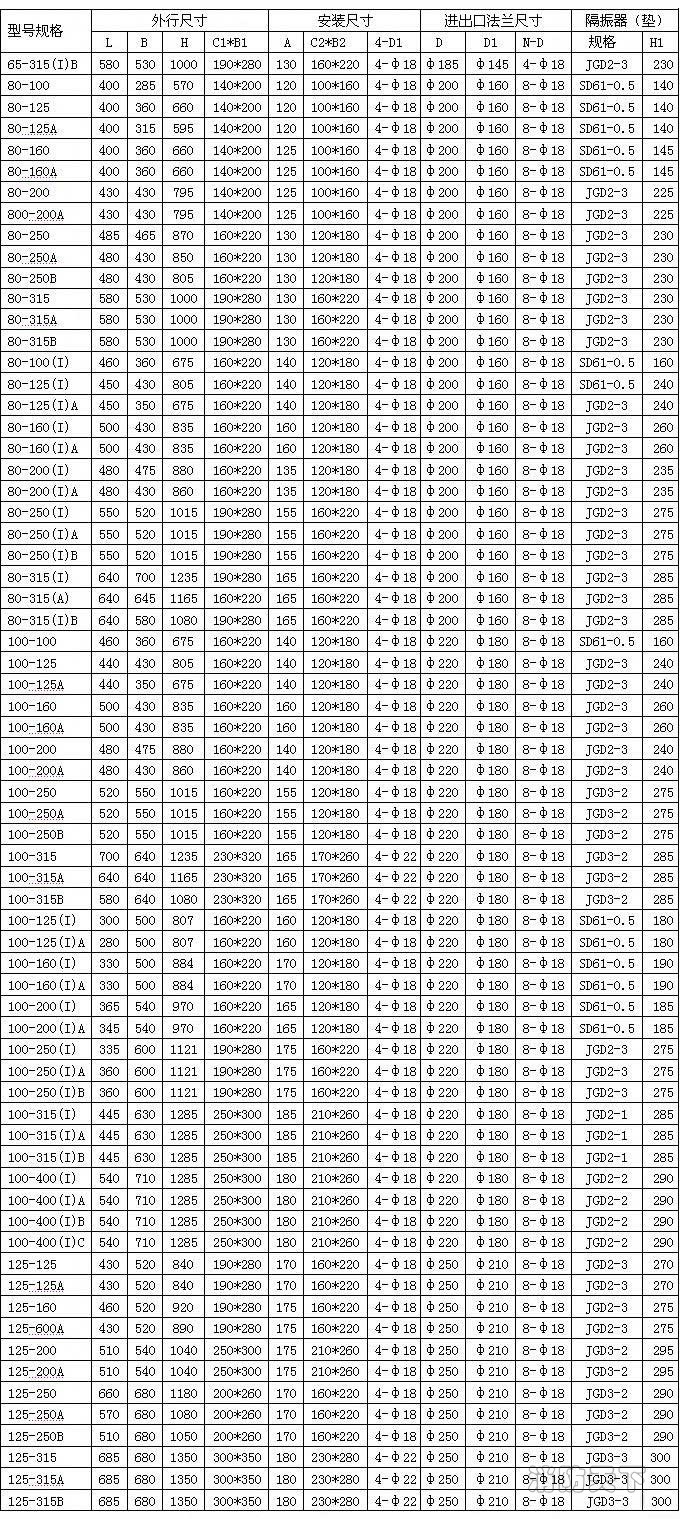

Ø 安裝尺寸
