一．七氟丙烷概述
1. 滅火特點
七氟丙烷（HFC-227ea、FM-200）是無色、無味、不導電、無二次污染的氣體，具有清潔、低毒、電絕緣性好、滅火效率高的特點，特別是它對臭氧層無破壞，在大氣中的殘留時間比較短，其環保性能明顯優于鹵代烷，是目前為止研究開發比較成功的一種潔凈氣體滅火劑，被認為是替代鹵代烷1301、1211的最理想的產品之一。七氟丙烷自動滅火系統是集氣體滅火、自動控制、火災探測等于一體的現代化智能型系統。
氣體滅火系統主要有七氟丙烷、IG541混合氣體、CO2氣體、S型氣溶膠四種氣體滅火系統，七氟丙烷、IG541混合氣體、S型氣溶膠滅火系統皆為全淹沒滅火系統，CO2氣體滅火系統除全淹沒滅火方式外還能局部應用。
2. 滅火原理
七氟丙烷滅火劑的滅火原理與鹵代烷系列滅火劑的滅火原理相似，都是屬于化學滅火的范疇，是通過滅火劑的熱分解產生的含氟的活性游離基，與燃燒過程中的鏈鎖反應產生的H?、OH?、O2- 活性游離基發生氣相反應，從而抑制燃燒過程中化學反應不斷的快速消除燃燒過程中的游離基來實施滅火。另外，七氟丙烷滅火劑發生物理反應和化學反應過程中吸收大量的熱量可冷卻滅火。
二．七氟丙烷應用范圍
1. 七氟丙烷滅火適用于撲救下列火災：
（1）電氣火災。
（2）固體表面火災。
（3）液體或可熔化的固體火災。
（4）滅火前能切斷氣源的氣體火災。
如下是保護的主要場所或設備：
（1）計算機房、電信通訊機房、UPS機房、數據中心、精密儀器室、理化實驗室、電器老化室、應急電力設施、貴重設施設備房等。
（2）發電機房、變配電房、變電器房、浸漬油槽、油開關、熔化槽、烘干設備，及其它易產生電器火災危險的裝置。
（3）采油平臺、加油站、液壓油庫、潤滑油庫，及其它可燃易燃流體庫與貯罐。
（4）圖書館、博物館、文物藝術館、檔案室、金庫、票據文件資料庫、軟件庫、潔凈室、消聲室、船舶機艙、貨艙等。
（5）噴漆生產線、軋制機、印刷機、化學易燃品庫房、水泥廠的煤粉倉，及該類物質的生產作業火災危險場所。
（6）經常有人工作而需要設置氣體保護的區域或場所，其它不宜使用水系統滅火的場所等。
2. 注意，七氟丙烷滅火不可用于下列物質的火災：
（1）氧化劑的化學制品及混合物，如：硝化纖維、硝酸鈉等。
（2）活潑金屬，如： 鉀、鈉、鎂、鋁、鈾等。
（3）金屬氧化物，如：氧化鉀、氧化鈉等。
（4）能自行分解的化學物質，如：過氧化氫、聯胺等。
三．管網七氟丙烷
1. 管網七氟丙烷系統的滅火劑儲存瓶平時放置在專用氣瓶間內，通過管網連接，在火災發生時，將滅火劑由氣瓶間，輸送到需要滅火的防護區內，通過噴頭進行噴放滅火。
2. 管網七氟丙烷系統主要組成：儲存瓶組、N2啟動瓶組、儲存瓶架、啟動瓶架、高壓輸放軟管、氣流單向閥、液流單向閥、安全閥、集流管、連接氣管、壓力信號器、選擇閥、法蘭、角彎、無縫鋼管、彎頭、三通、直通、噴嘴、七氟丙烷藥劑、氣體滅火控制器、火災探測器、聲光報警器、警鈴、放氣指示燈、氣體啟停按扭等。
四．管網滅火技術參數
|
滅火形式
|
全淹沒式
|
|
充裝壓力
|
4.2 MPa (20℃)
|
|
滅火濃度
|
8％、9％、10％（示防護區性質而定）
|
|
滅火劑充裝密度
|
≤950 kg/m³
|
|
滅火劑噴放時間
|
≤10 S
|
|
執行標準
|
GB25972-2010
|
|
閥驅動裝置氮氣源壓力
|
6.0±1.0 MPa (20℃)
|
|
系統工作電源
|
AC 220V/50Hz ， DC 24V 1A（備用）
|
|
系統工作環境
|
溫度-10℃～55℃，濕度≤97％
|
|
系統保護極限
|
單區面積≤800m²，單區體積≤3600m³
|
|
系統啟動方式
|
自動、電氣手動、機械應急手動
|
|
啟動瓶容積
|
3L、5L、8L、20L、40L
|
|
儲存瓶容積
|
40L、70L、100L、120L、150L、180L
|
五．管網七氟丙烷分類
1. 單元獨立系統。指一組滅火劑貯存裝置保護一個防護區的滅火系統，它只適用于獨立的單個保護場所有特殊要求的場所。
2. 組合分配系統。指用一組滅火劑貯存裝置保護多個防護區的滅火系統，它適用各防護區相隔不遠的場所，對整個工程實施綜合保護。此類系統在設計時，滅火劑用量按最大防護區的藥劑用量計取，且最多防護區數量不超過8個。

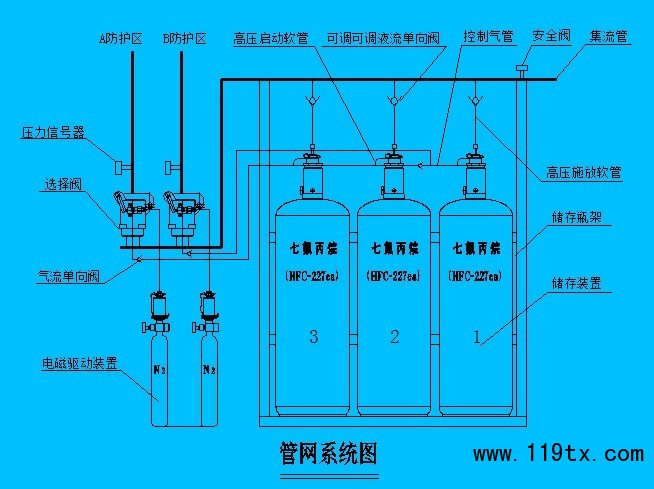

六．管網七氟丙烷系統圖舉例
|
點擊圖片查看原圖
