供應水浸探測器

光電式水浸探測器常應用于空調機站、

精密機房、倉庫、城市供水、高樓水池等需要對水泄漏及積水進行報警的場所。

二、電路檢測原理

光電式水浸傳感器是采用光電式傳感頭為敏感單元，利用全內反射原理，通過在裝置頭部的塑料圓頂內罩的發光管及探測器來實現。該傳感器為電壓輸出型，當傳感器浸入水里時，信號輸出由高電平轉為低電平，從而監測水位的變化。


三、主要技術指標

■    供電電壓：12VDC±5%

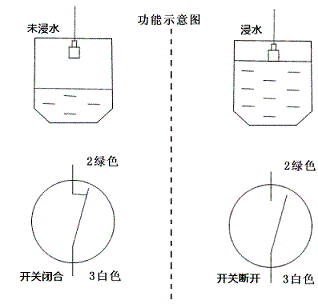

■    未浸水信號輸出：開關閉合（閉合電流max 100mA）

■    浸水信號輸出：開關斷開

■    投入深度：<2. 4M

■    工作溫度范圍：-20~70℃

■ 接線方式：引線+端子（型號H2500J，4PIN，間距為2.54mm）

■ 線長：2.7±0.1M

■    外殼材料：PC工程塑料（符合ROHS環保）

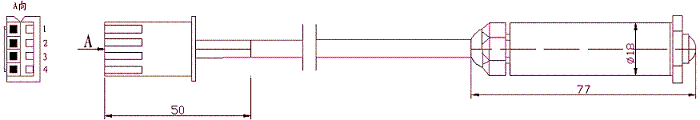

四、外形尺寸：(mm)

五、接線定義：

1 － 紅 －　12V 電源正

2 － 綠 －　開關輸出

3 － 白 －　COM端

4 － 未接

六、注意事項：

■    禁止反向供電，且不應超過最大供電電壓

■    禁止測量氯化物溶劑，禁止打開傳感器外殼
