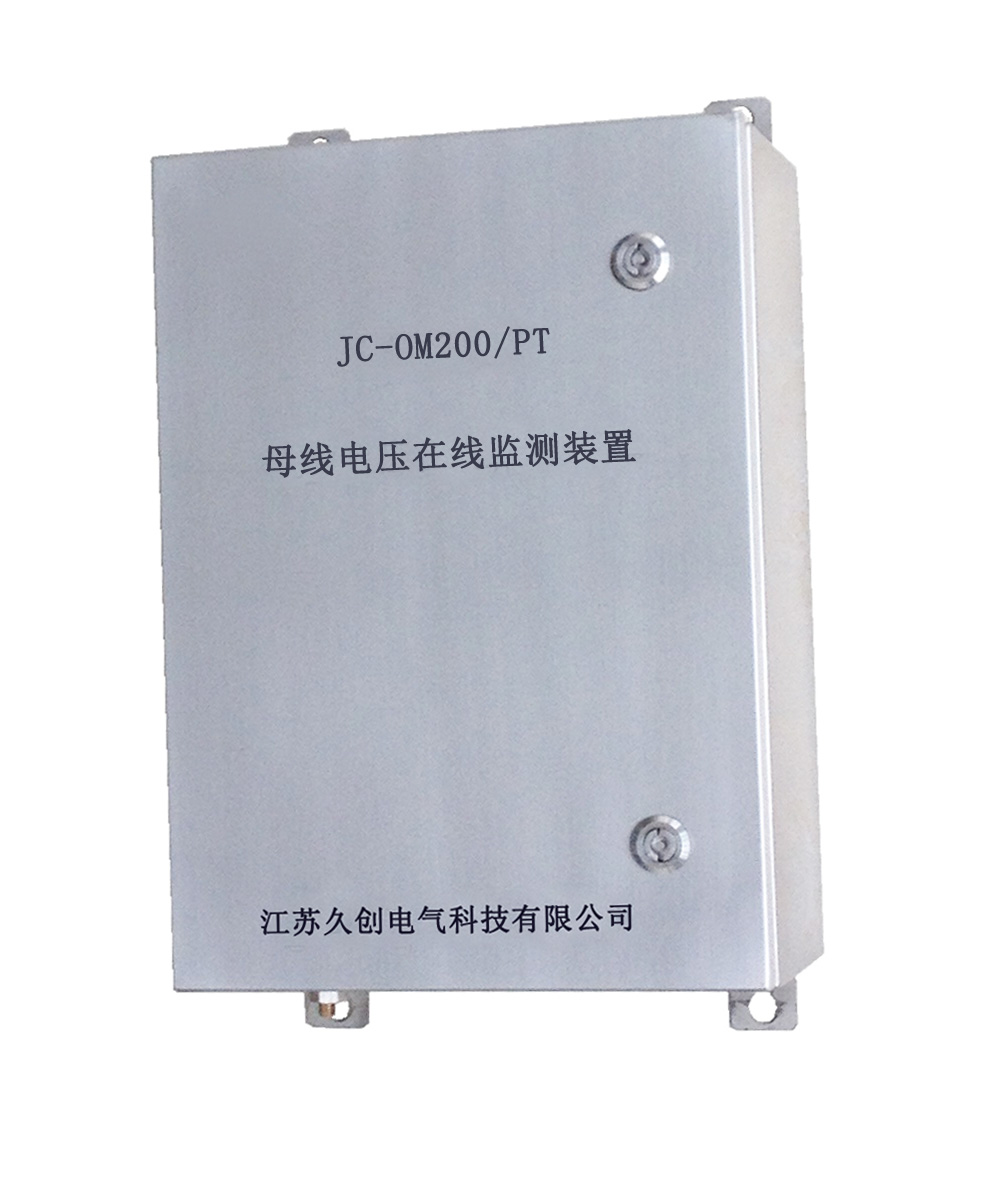

母線電壓在線監測裝置

● 功能簡介

    JC-OM200/PT避雷器在線監測裝置實時采集避雷器所在母線三相PT的電壓幅值、相位及頻率，采用四只高精度有源零磁通穿心式互感器，一只用于參考電壓采集，三只用于ABC三相母線電壓采集，運用數字濾波算法，摒除模擬濾波器帶來的“零漂問題”，具有檢測環境溫、濕度功能。數據通過RS485（或CAN）實時上傳至IED。

● 技術指標

    ☆ 母線電壓測量范圍：35kV～1000kV,  測量精度0.5%

    ☆ 諧波電壓測量范圍：3、5、7、9次，測量精度±2%

    ☆ 系統頻率測量范圍：45～65Hz，測量精度±0.001Hz

    ☆ 溫度：-20℃～80℃，±1%

    ☆ 濕度：0～100%RH，±1%

    ☆ 外型尺寸為：420*300*190mm（L*W*H）

    ☆ 數據通信：CAN網結構，網絡速率為：＜500Kbps

                RS485結構，網絡速率為： ≤9600bps
