一、系統簡介
七氟丙烷（HFC-227ea、FM-200）是無色、無味、不導電、無二次污染的氣體，具有清潔、低毒、電絕緣性好，滅火效率高的特點，特別是它對臭氧層無破壞，在大氣中的殘留時間比較短，其環保性能明顯優于鹵代烷，是目前為止研究開發比較成功的一種潔凈氣體滅火劑，被認為是替代鹵代烷1301、1211的最理想的產品之一。
GQQ型七氟丙烷無管網自動滅火裝置。它是一種不安裝管網、輕便可移動的氣體滅火消防設備。符合《柜式氣體滅火裝置性能要求和試驗方法》及ISO14520- 9《氣體滅火系統-物理性能和系統設計》系統設計及產品標準規范的要求，本系統裝置設計先進、性能可靠，極其適用于保護面積小于500m2，容積小于1600m3，管網無法安裝，維護困難的保護對象的火災防護。
GQQ型七氟丙烷無管網滅火系統由箱式氣體滅火裝置與火災探測器、氣體滅火報警控制器等組成，也具有自動、電氣手動和機械應急手動三種控制方式。其中箱式氣體滅火裝置由箱體、儲存瓶組、連接管、噴嘴等組成。
| 適于撲救下列一些火災類型 | 不得用于撲救下列物質的火災 |
| （1）電氣火災； （2）液體表面火災或可熔化的固體火災； （3）固體表面火災； （4）滅火前可切斷氣源的氣體火災。 |
（1）含氧化劑的化學制品及混合物，如硝化纖維、硝酸鈉等； （2）活潑金屬，如鉀、鈉、鎂、鈦、鋯、鈾等； （3）金屬氫化物，如氫化鉀、氫化鈉等； （4）能自行分解的化學物質，如過氧化氫、聯胺等。 |
| 技術參數 | |||
| 產品型號 | GQQ70/2.5-SA | GQQ90/2.5-SA | GQQ120/2.5-SA |
| 公稱工作壓力(MPa) | 2.5 | 2.5 | 2.5 |
| 噴射時間 | ≤8 | ≤8 | ≤8 |
| 充裝密度(Kg/m3 ) | ≤1120 | ≤1120 | ≤1120 |
| 儲存容器容積(L) | 70 | 90 | 120 |
| 工作溫度范圍 | 0℃~50℃ | 0℃~50℃ | 0℃~50℃ |
| 單個噴嘴的保護半徑 | ≤7 | ≤7 | ≤7 |
| 噴嘴的保護高度 | 0.3—5 | 0.3—5 | 0.3—5 |
| 系統滅火技術方式 | 全淹沒 | 全淹沒 | 全淹沒 |
| 系統啟動電源 | 24V，1A | 24V，1A | 24V，1A |
| 安全泄放裝置動作壓(MPa) | 5.0±0.25 | 5.0±0.25 | 5.0±0.25 |
| 外型尺寸 | 550×550×1800 | 550×550×2000 | |
| 注：針對具體的保護對象，本廠能為用戶提供無管網裝置的多瓶組合，并根據用戶要求進行定做，如對地板下、吊頂上的火災保護。 | |||

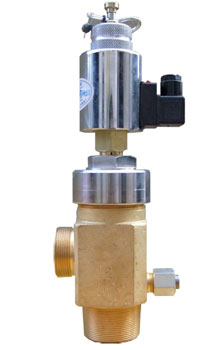

三、滅火瓶組瓶頭閥
四、七氟丙烷氣體滅火系統設計參數
《氣體滅火系統設計規范》GB50370-2005
4.1防護區滅火設計用量或惰化設計用量，應按下式計算：
 |
||
| 式中 | |
—— 滅火設計用量或惰化設計用量； |
 |
—— 滅火設計濃度或惰化設計濃度(%)； | |
 |
—— 滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的比容(m3/kg)； | |
 |
—— 防護區的凈容積(m3)； | |
 |
—— 海拔高度修正系數，可按本規范附錄B的規定取值。 | |
