Z45X軟密封暗閘閥

 Z45X軟密封暗閘閥是本公司引進先進高科技閥門制造技術的基礎上按照國家標準生產的彈性座封閘閥，利用閘板整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象。

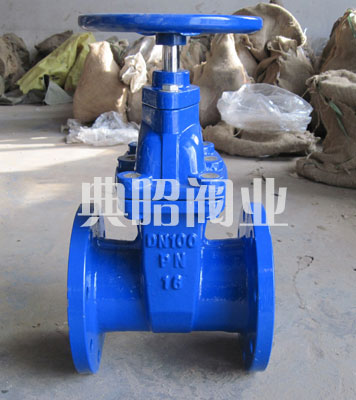

實物圖：

結構特點：
1、整體包膠：閘板采用整體包膠，其良好的覆蓋性與精確的幾何尺寸，保證密封可靠，壽命長。
2、耐腐蝕：內腔采用無毒環氧樹脂涂裝，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
3、三“O”密封：閥桿采用三道O型環密封，摩擦阻力小，開關輕巧，不漏水。

連接尺寸：

公稱通徑DN（mm）	尺寸（mm）
	L	D0	H
50	178	175	240
65	190	175	270
80	203	200	310
100	229	200	330
125	254	240	380
150	267	270	460
200	292	305	530
250	330	360	680
300	356	360	720
350	381	360	830
400	406	450	950
450	432	450	1020
500	457	660	1250
600	508	660	1305
700	610	750	1550
800	660	850	1750
900	711	－	1950
1000	811	－	2170

Z45X-10/16Q彈性座封閘閥廣泛用于自來水、污水、建筑、石油、化工食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
