H41H-16P不銹鋼升降式止回閥

產品特點：
1、升降式止回閥具有結構簡單，動作可靠，維修方便等優點，廣泛應用于凈化設備、石油、化工、冶金、電力、輕紡等生產過程中
2、當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。
性能規范：
1、公稱通徑DN15~600mm
2、適用溫度：最低-20℃ 最高：450℃
3、最低試驗壓力：0.05MPa
4、公稱壓力：PN1.0MPa、PN1.6MPa、PN2.5MPa、PN4.0MPa
5、密封試驗壓力：1.1MPa、1.76MPa、2.75MPa、PN4.71MPa
6、殼體試驗壓力：1.5MPa、2.4MPa、3.75MPa、PN4.80MPa
設計標準：
本閥門在使用過程中，介質按圖示箭頭方向流動。
1、當介質按規定方向流動時，閥瓣受介質力的作用，被開啟介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
2、閥體及閥瓣的密封面采用不銹鋼堆焊。
3、本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。
安裝維護：
1、本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2、安裝典昭牌止回閥前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3、安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4、升降式垂直瓣止回閥應安裝在垂直管道上。
5、升降式水平瓣止回閥應安裝在水平管道上。
6、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
7、安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。

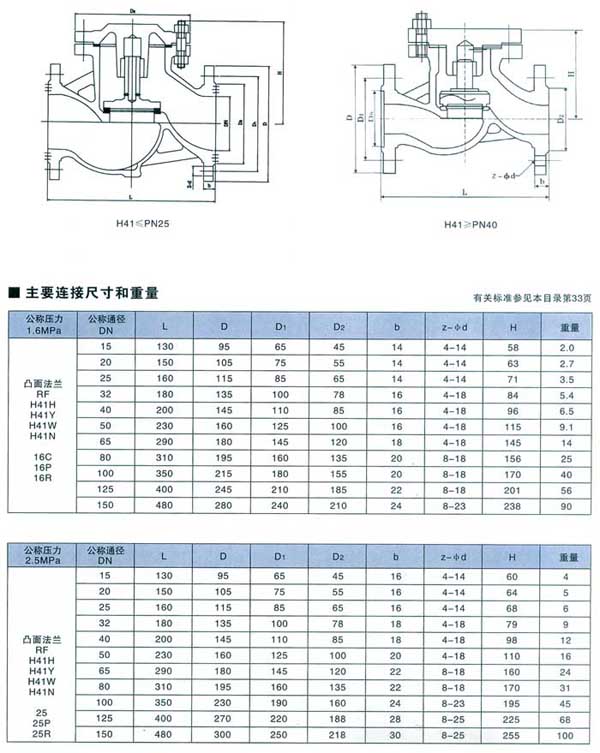

結構尺寸：
