ZFQ-1型全天候防爆阻火呼吸閥

 ZFQ-1型全天候防爆阻火呼吸閥防爆型殼體選用不銹鋼、鑄鋼、鋁合金，耐腐蝕性好；波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好； 結構簡單，易檢修，安全方便。
適用范圍：
防爆阻火呼吸閥適用于儲存內點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在-35℃-60℃的溫度環境中正常工作。
安裝應用：
1、呼吸閥應安裝在儲罐氣源的最高點，以降低物料蒸發損耗和以便順利地提供通向呼吸閥最直接和最大的通道。通常對于立式罐，呼吸閥應盡量安裝在罐頂中央頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝在梯子平臺附近；
2 、當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置；
3 、若呼吸閥用在氮封罐上，則氮氣供氣管的接管位置應遠離呼吸閥接口，并由罐頂部插入儲罐內約 200mm ，這樣氮氣進罐后不直接排出，達到氮封的目的。
技術參數：
A級正壓 355Pa (36毫米水柱)
負壓 295Pa (30毫米水柱)
B級正壓 980Pa (100毫米水柱)
負壓 295Pa (30毫米水柱)
C級正壓 1765Pa (180毫米水柱)
負壓 295Pa (30毫米水柱)

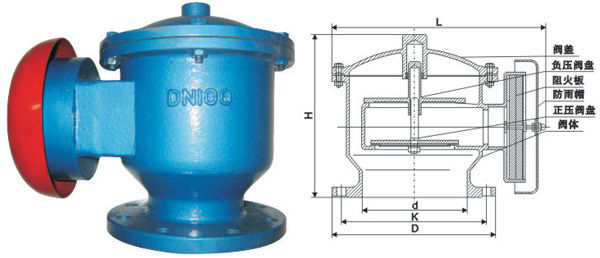

結構尺寸：

公稱通徑 (mm)	安裝尺寸（mm）
	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	215	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN400	565	515	670	520	16×26

注意事項：本文中所有文字、數據、圖片均只適用于參考，ZFQ-1型全天候防爆阻火呼吸閥性能參數、結構尺寸參數、價格等詳情，請聯系我們的銷售、技術工程師，電話：021-60547995/64966685。
