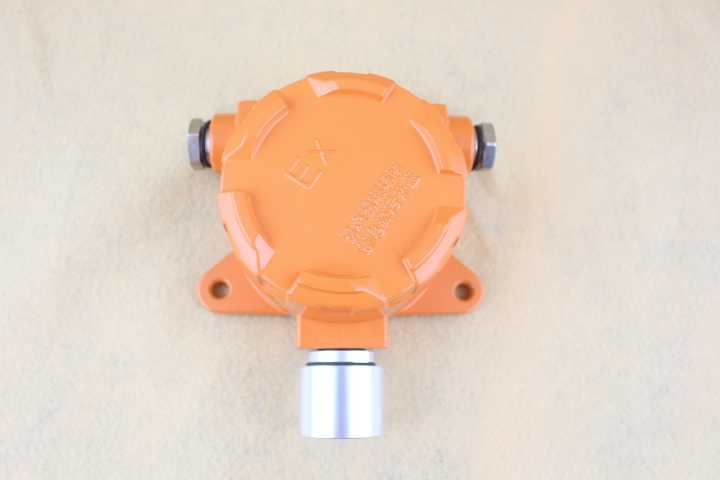

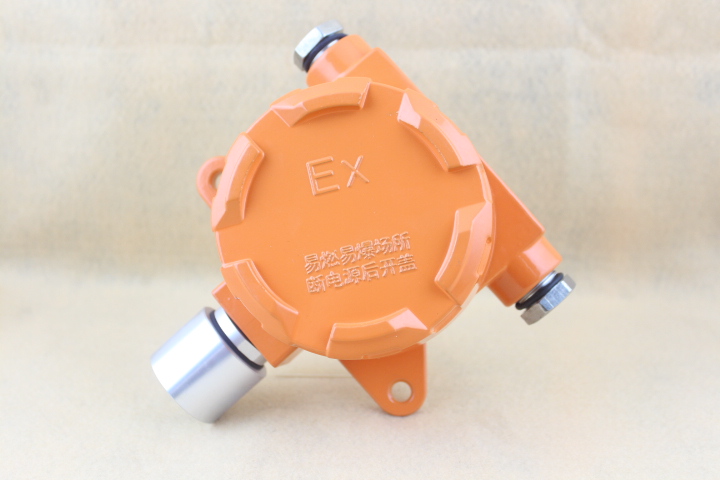

YK-6000F系列點型氣體探測器是我公司生產的新型氣體泄露探測儀器，其突出特點是采用高性能進口催化燃燒、電化學、紅外雙波束氣敏傳感器，結合精良SMD工藝制造而成，具有良好的重復性和抗濕溫度干擾性、使用壽命長、操作方便等優點。適應于各種工業環境中氣體泄露濃度探測測。

YK-6000F系列點型氣體探測器可將空氣中泄露氣體濃度信號轉化為電信號輸出遠傳，采用二/三線制、485總線、開關量等信號結構，由監控儀表或控制器主機遠離現場察看探測結果。產品適用于煉油廠、化工廠、液化氣站、燃氣鍋爐房、加油加氣站、噴漆房、制藥、冶鐵煉鋼等使用易燃易爆品、有毒有害的工業現場進行氣體安全探測報警。

1.1 本產品設計、制造、檢定遵守以下國家標準：

GB3836.1-2000 《爆炸性氣體環境用電氣設備 第1部分： 通用要求》

GB3836.2-2000 《爆炸性氣體環境用電氣設備 第2部分： 隔爆型“d”》

GB15322.1-2003《可燃氣體探測器 第1部分： 測量范圍為0～100%LEL的點型可燃氣體探測器》

使用氣體：天然氣（甲烷）、液化氣（異丁烷、丙烷）、煤氣（氫氣）、戊烷、炔類、烯類、等可燃性氣體，酒精、丙酮、苯、甲苯、乙醚、汽油、柴油等液體蒸汽；氨氣、氯氣、一氧化碳、二氧化碳、硫化氫、二氧化硫、二氧化氯、磷化氫、氰化氫、一氧化氮、二氧化氮等等多種有毒有害氣體。

  采樣方式：  自然擴散；

環境溫度：  -40℃～70℃；

相對濕度：  ＜95%；

防爆等級：  Ex dⅡCT6；

電    源：  DC24V±25%；

功    耗：  2W/路；

使用電纜：  1.5mm2×3（三線制） 、1.5mm2×4（四線制）電纜線；

傳輸距離：  ≤1000m；

整機重量：  ≤1500g ；

壓力限制：  86kPa～106kPa。

4.1 安裝位置

4.1.1 氣體探測器選點應選擇閥門、管道接口、出氣口或易泄漏處附近方圓1m的范圍內， 盡可能靠近，但不要影響其它設備操作，同時盡量避免高溫、高濕環境。

4.1.2 氣體檢測探頭安裝位置：檢測氫氣、天然氣、城市煤氣等比重小于空氣的氣體時，采用距屋頂0.6 m~~1 m左右安裝；檢測液化石油氣、氯氣、氨氣等比重大于空氣的氣體時，采用距地面0.3 m～0.6 m左右安裝。

4.1.3 氣體檢測探頭的布置，根據石油石化氣體探測的標準規程探測范圍為半徑7.5 米 ，在室外較空曠地區探測范圍也可延長到10 米甚至12 米、也可達到檢測報警效果。

4.1.4 氣體檢測探頭安裝時應傳感器朝下固定，鎖緊螺母應完全擰緊，探頭蓋應完全蓋好，用螺釘擰緊，以達到防爆要求。

4.2 安裝方法

在探測現場選擇無腐蝕性氣體、油煙、塵埃的安裝位置，避免水浸。安裝方法參照如下：

如果用戶要把探測器安裝在墻面上，可先根據上圖2所示的探測器結構尺寸選擇合適的墻面，然后用三個M6×60的膨脹螺栓對準探測器的安裝孔位牢固固定即可。

用戶需要將探測器安裝對接到G1/2的管螺紋時，可另購管接頭配件，進行對接安裝。

4.3探測器接線

接線注意事項：

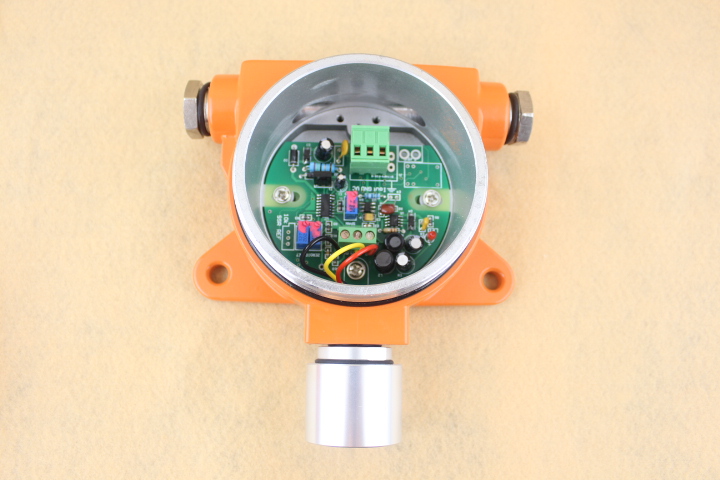

探測器如上4.1安裝位置和4.2安裝方法固定牢固后，將探測器的前蓋旋下，將傳輸電纜從進線孔穿入，再穿墊片、橡膠密封圈至殼體內。

將導線按標記分別接到殼體內對應的接線端子上，檢查接線正確無誤后，再將殼體內多余的電纜線抽出，最后將壓緊螺母擰緊，壓緊橡膠密封圈，抱緊電纜線（隔爆設計要求）。使用防爆軟管時也可與本探測器直接連接。

控制器和探測器之間，用線徑不小于1.5mm2（≤1000m）電纜連接。

各環節連接檢查無誤后，將前蓋旋緊。根據用戶現場條件，也可先把電纜接好，再將探測器固定。
