YK-828型測量范圍為0~100%LEL的獨立式可燃氣體探測器是用來檢測天然氣氣體泄露的探測器。探

測器檢測基本原理是隨著被檢氣體的濃度增大，傳感器阻值下降，在檢測電路中，通過電阻/電壓轉換

電路，將傳感器電阻值隨濃度變化轉換成電壓隨濃度的變化，將該電壓與探測器單片機設定的報警動

作制設定電壓相比較，如超過設定電壓則輸出聲光報警信號報警，需求可輸出的控制信號，控制相關

執行機構或數據。



 3、主要組成部分

 * 電源

 * 先進的常溫型半導體氣敏傳感器

 * 單片機

 * 應用范圍廣泛的輸出控制電路

 * 數據采集和處理程序



4、主要特點

     * 選擇性好抗干擾能力強。除天然氣體外其他干擾源對探測器嗚影響。

     * 長期穩定性好，長期使用探測器的報警動作之與報警設定值偏差≤3%LEL。

     * 使用壽命長





5、應用

用于經常用氣又可能泄露的高危場所和燃氣管道、廚房、燃氣熱水器、沼氣用戶及其它易燃易爆場所

 * 家居廚房

 * 使用燃氣熱水器的浴室

 * 燃氣鍋爐



6、安裝位置和安裝方法

* 安裝位置





氣體	密度
空氣	1
天然氣（甲烷）	0.6



首先確定易泄露氣源位置，將可燃氣體探測器安裝在距易泄露氣源半徑0.5-1.5米以內合適位置。

1）因天然氣比空氣密度小（比空氣輕如表1所示）所以安裝在距離天花板30厘米以內。（盡量避免

       安裝在燃氣灶正上方）

安裝方法：

確定好安裝位置固定掛墻釘，按可燃氣體探測器掛架口放入已固定的掛墻釘上，接通電源、探測器開

始工作。



7、技術參數

     * 靜態功耗≤2W

     * 報警音量：≥70dB

     * 使用環境溫度范圍：0℃~55℃（室內使用型）

     * 使用濕度范圍：30%RH~93%RH

     * 使用壓力范圍：86kPa~106kPa（101kPa為一個標準大氣壓）

     * 重復性誤差：天然氣≤±3%LEL

     * 響應時間：≤30秒

     * 初期穩定時間：小于3分鐘（長期未通電存貯時第一次通電穩定時間稍長）

     * 探測器報警濃度設定值范圍：1%-25%LEL（可選）天然氣推薦使用為10%LEL

     * 使用電源：220VAC/110VAC  12VDC—24VDC

     * 工作電壓范圍：電壓波動在額定電壓的±15%

     * LEL為爆炸下限：（甲烷LEL=5.3%）

     * 產品尺寸：141*74*40

     * 產品凈重：276.3g

     * 產品毛重：321.6g

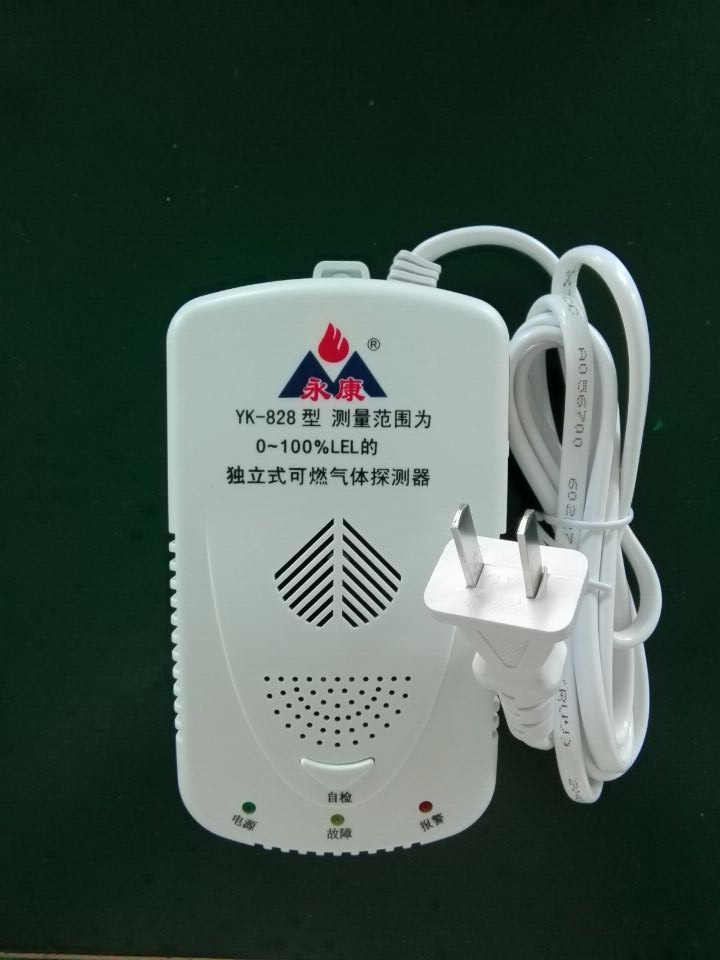

8、指示燈，自檢，連接線說明

綠燈—工作指示燈     紅燈—報警指示燈     黃燈—故障指示燈

自檢—清洗/自校/試驗     紅黑線—電源線（信號線）

其它線—信號輸出線（特殊是有說明）



9、工作過程

     * 可燃氣體探測器接通電源后綠燈、黃燈、紅燈開始閃爍，此時探測器處于預熱狀態。

     * 1-5分鐘后綠燈有閃爍變成常亮，此時探測器進入正常工作狀態。

     * 當探測器檢測到空氣中可燃氣體（天然氣）濃度達到 報警濃度時，綠燈常亮，紅燈閃爍且蜂鳴器

       鳴叫。此時探測器進入報警狀態。

     * 報警同時探測器對執行機構輸出控制信號，與探測器信號端連接機構（電磁閥，電動閥，機械手

       等）接收到控制信號后，開始執行關閥動作或發送數據。

     * 當報警狀態解除后，探測器檢測到空氣中可燃氣體（天然氣）濃度低于報警濃度，紅燈停止閃爍，

       蜂鳴器停止鳴叫，此時探測器進入正常工作狀態。

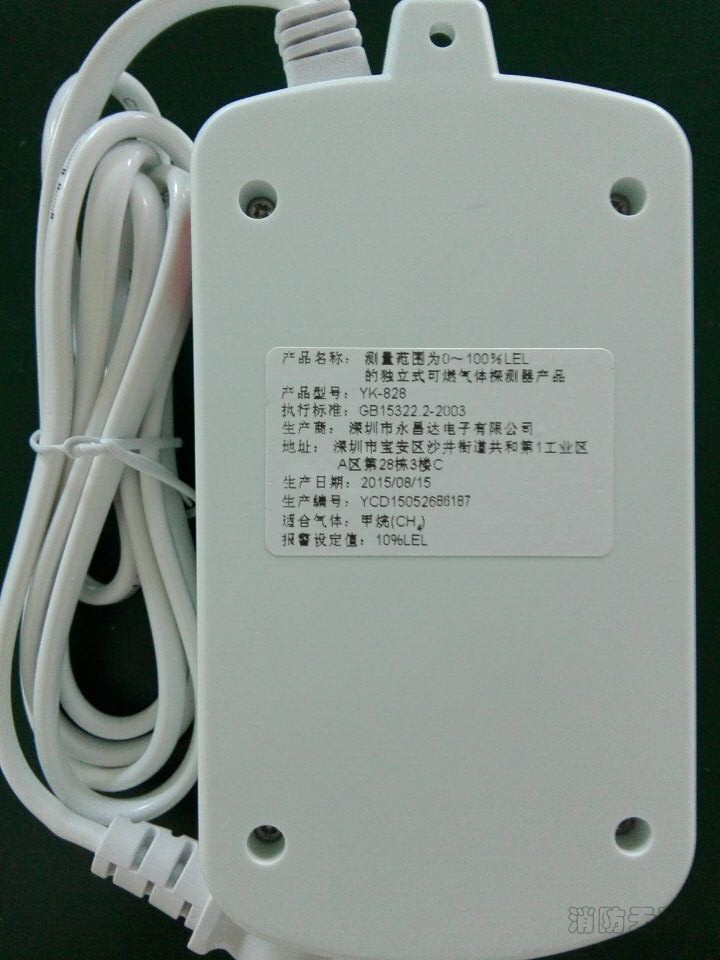

 永康燃氣報警器系列包裝單

感謝您在眾多報警器中選購永康YK-828系列產品，現將您所購買產品的相關配件及資料條列如下，請逐一清點驗收。

1.燃氣報警器                                                         1臺

2.螺絲釘                                                             2顆

3.保險卡                                                             1張

4.合格證                                                             1張

說明書
