安科瑞民用多回路型號ARCM200BL-J4剩余電流探測器

1、概述

    ARCM剩余電流式電氣火災監控裝置安裝在0.4kV低壓配電系統中，用于檢測TN-C-S、TN-S及局部TT系統中的剩余電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩余電流引起的電氣火災隱患。產品采用RS485總線進行通訊，可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統，可根據用戶需要選擇集中總線型的信息管理模式或功能分區型的信息管理模式。

    適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB 14287.2-2005《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》及GB 13955-2005《剩余電流動作保護裝置的安裝和運行》的標準。

2、適用環境

工作溫度：-10℃~+55℃

儲存溫度：-20℃~+70℃

相對濕度：≤95%不結露

海拔高度：≤2500m

污染等級：Ⅲ級，安裝類別：Ⅲ級

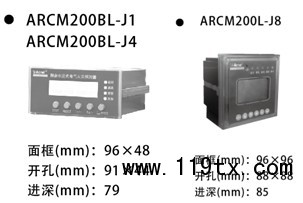

3 ARCM200BL-J1、ARCM200BL-J4、ARCM200L-J8監控儀表

3.1功能

   ● 可在線監測多路的漏電流，各相電纜溫度信號；

   ● 額定剩余電流動作值，脫扣延時，可根據需要靈活設置，溫度動作值也可編程；

   ● 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準Modbus協議可以與各種標準系統相連；

   ●具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；

● 集成度高，網絡化，智能化程度高，動作特性合理；

● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統。

3.2技術參數



型號 參數		ARCM200BL-J1	ARCM200BL-J4	ARCM200L-J8
輔助電源	電壓	AC/DC 85～270V
	功耗	≤5W
輸入		1路剩余電流，三路溫度	4路剩余電流	8路剩余電流，二路溫度
額定剩余電流動作值		30mA～1000mA分檔可調
動作延遲時間		100mS～60S分檔可調
溫度報警值		50～120℃	/	50～120℃
測量范圍		10mA～3000mA，-10℃～120℃	10mA～3000mA	6mA～5000mA，-10℃～120℃
測量電網頻率		50Hz
剩余電流精度		2級
溫度精度		±1℃	/	±1℃
報警		聲光報警
繼電器輸出		機械觸點，觸點容量AC 220V/3A,DC 30V/3A
事件記錄		20條報警記錄		16條報警記錄
通訊		RS485接口       Modbus-RTU協議
顯示		LCD


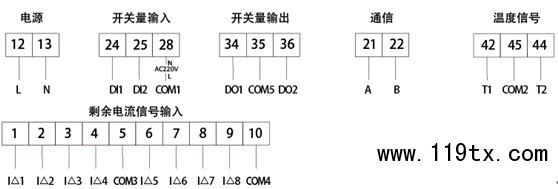

3.3接線端子

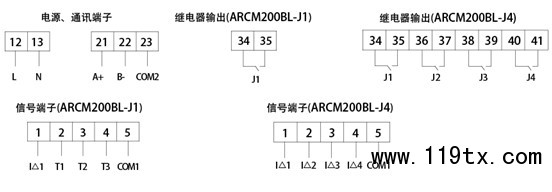

   ●ARCM200-J1接線端子



   ●ARCM200BL-J4接線端子
