1、概述

    AFPM系列消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。

    適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB 28184-2011 《消防設備電源監控系統》及GB 25506-2010 《消防控制室通用技術要求》的標準。

2、適用環境

    工作溫度：-10℃~+55℃

    儲存溫度：-20℃~+70℃

    相對濕度：≤95%不結露

    海拔高度：≤2500m

    污染等級：Ⅲ級，安裝類別：Ⅲ級

3、系統功能

3.1 監控報警

   ●被監控設備電源回路開關狀態

   ●被監控設備電源的工作狀態（電壓、電流及報警狀態信息）

   ●報警響應時間：≤30s

   ●報警聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動

   ●報警光信號：紅色LED指示燈常亮

3.2 故障報警

   ●監控器與模塊（電壓/電流信號傳感器）之間的連接線斷路、短路

   ●監控器主電源欠壓（≤80%主電源電壓）或過壓（≥110%主電源電壓）

   ●監控器與其分體電源間連接線斷路、短路

   ●當監控器出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號

   ●故障報警響應時間：≤100s

   ●故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動

   ●故障報警光信號：黃色LED指示燈常亮

   ●故障期間，非故障回路的正常工作不受影響

3.3 控制輸出

   ●對個別或全部被監控設備的報警繼電器進行遠程遙控操作

   ●監控器報警控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A

   ●監控器控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A

3.4 自檢

   ●連接檢查：通信線路及分體電源線路的斷路、短路

   ●設備自檢：手動檢查或系統自檢

   ●自檢耗時：≤60s

3.5 報警記錄

   ●記錄10000條相關故障報警信息

   ●報警類型：故障類型、發生時間、故障描述

   ●報警事件查詢

   ●報警記錄打?。ㄟx配）

3.6 操作分級

   ●日常值班級：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄

   ●監控操作級：可操作除針對系統本身的信息維護外的其他操作

   ●系統管理級：可操作系統的任何一個功能模塊

4、AFPM100監控探測器

4.1 工作電源

   ●主電源：AC220V 50Hz（允許85%~110%范圍內變化）

   ●備用電源：主電源低電壓或停電時，維持監控設備工作時間≥8h

   ●監控器為連接的模塊（電壓/電流信號傳感器）提供DC24V電源

4.2 工作制和傳輸方式

    24小時工作制，Modbus-RTU通信協議，RS485半雙工總線方式，傳輸距離1km（可通過中繼器延長通訊傳輸距離）。

4.3 主要參數及組成部件

    AFPM100型消防設備電源狀態監控器為壁掛式安裝方式，其主要功能及組成部件如下：

   ●監控容量：≤128點

   ●顯示方式：320*240點陣液晶

   ●輸入輸出模塊：內置遠程智能I/O模塊

   ●聲光報警模塊：內置喇叭，蜂鳴器，LED指示燈

   ●備用電源：DC24V,10Ah（可選配更大容量電池）

5、電源監控模塊（電壓/電流信號傳感器）

5.1 AFPM1-AV、AFPM1-AVI、AFPM1-DV、AFPM1-DVI、AFPM1-2AV單相電源監控模塊

5.1.1 功能

   ●實時監測一路單相交流電壓/電流、一路直流電壓/電流、或兩路單相交流電壓；（詳見模塊選型）

   ●具有過壓、欠壓、過流（僅限具有電流檢測產品）報警；（詳見模塊選型）

   ●提供一路或兩路（僅限監控兩路單相交流電壓產品）開關量輸入功能，可監測開關狀態；（詳見模塊選型）

   ●提供一路繼電器輸出，可連接報警控制回路；

   ●具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據；

   ●采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連；

   ●集成度高，網絡化，智能化程度高，動作特性合理；

5.1.2 技術參數

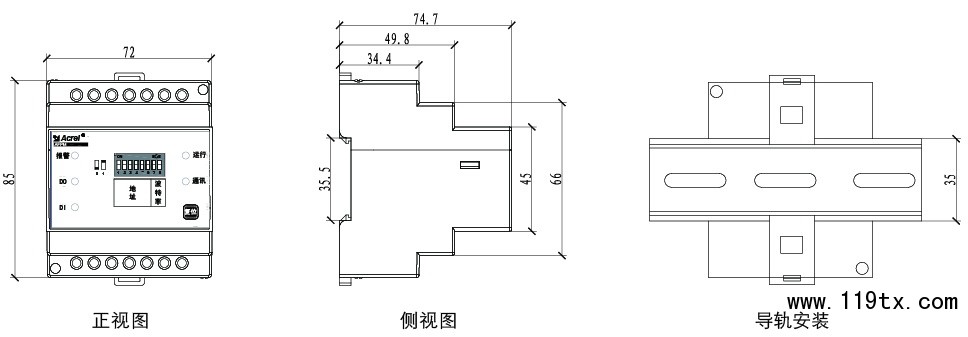

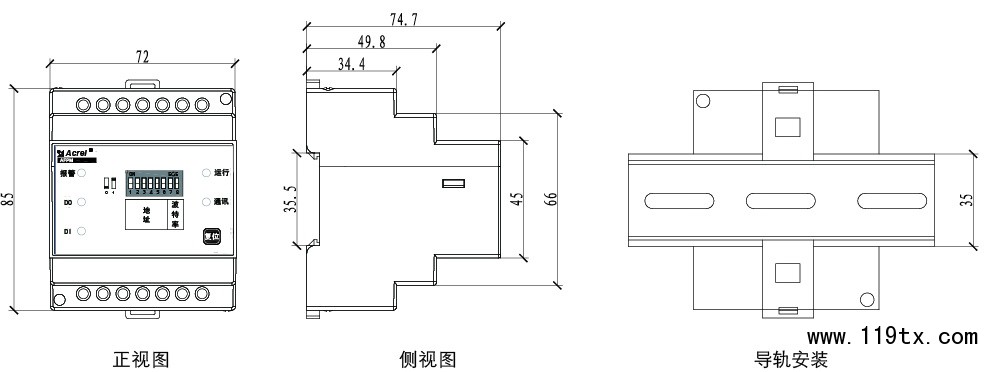

5.1.3 外形及安裝尺寸

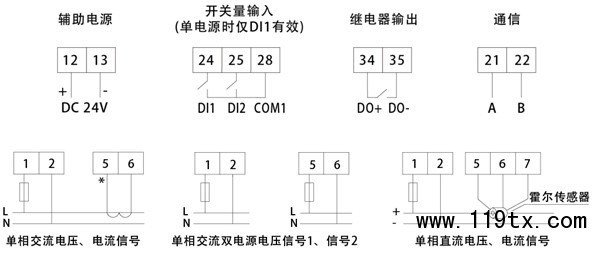

5.1.4 接線端子

5.2AFPM3-AV、AFPM3-AVI、AFPM3-2AV三相電源監控模塊

5.2.1 功能

   ●實時監測一路三相交流電壓/電流、或兩路三相電壓；（詳見模塊選型）

   ●具有過壓、欠壓、缺相、錯相、過流（僅限具有電流檢測產品）報警；（詳見模塊選型）

   ●提供一路或兩路（僅限監控兩路三相交流電壓產品）開關量輸入功能，可監測開關狀態；（詳見模塊選型）

   ●提供一路繼電器輸出，可連接報警控制回路；

   ●具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據；

   ●采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連；

   ●集成度高，網絡化，智能化程度高，動作特性合理；

5.2.2 技術參數

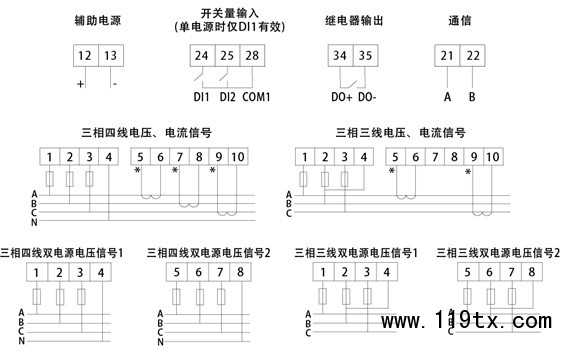

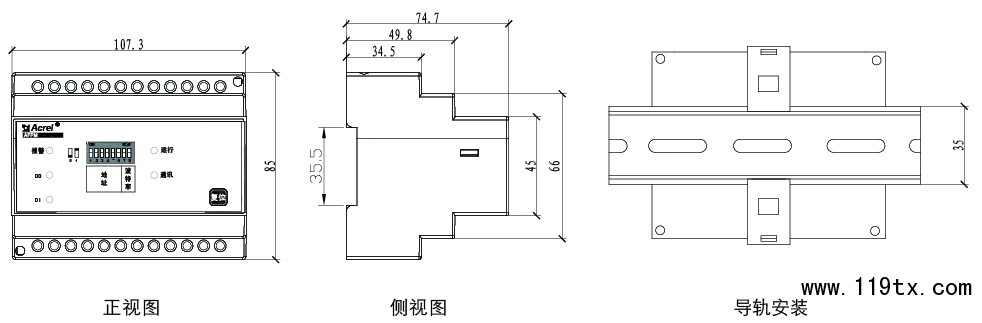

5.2.4 接線端子

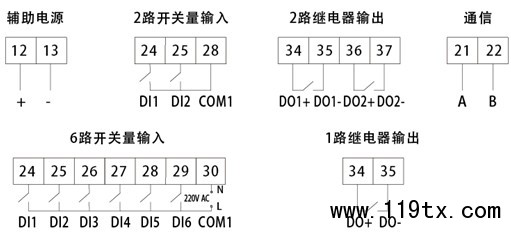

5.3 AFPM5-2/2、AFPM-6/1開關量模塊

5.3.1 功能

   ●提供兩路或六路開關量輸入功能，可監測開關狀態；（詳見模塊選型）

   ●提供一路或兩路繼電器輸出，可連接報警控制回路；（詳見模塊選型）

   ●具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據；

   ●采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準Modbus協議可以與各種標準系統相連；

   ●集成度高，網絡化，智能化程度高，動作特性合理；

5.3.2 技術參數
