安科瑞型號ARCM200L電氣火災探測器價格

1、概述

    ARCM剩余電流式電氣火災監控裝置安裝在0.4kV低壓配電系統中，用于檢測TN-C-S、TN-S及局部TT系統中的剩余電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩余電流引起的電氣火災隱患。產品采用RS485總線進行通訊，可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統，可根據用戶需要選擇集中總線型的信息管理模式或功能分區型的信息管理模式。

    適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB 14287.2-2005《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》及GB 13955-2005《剩余電流動作保護裝置的安裝和運行》的標準。

2、適用環境

工作溫度：-10℃~+55℃

儲存溫度：-20℃~+70℃

相對濕度：≤95%不結露

海拔高度：≤2500m

污染等級：Ⅲ級，安裝類別：Ⅲ級

3 ARCM200L-I、ARCM200L-UI、ARCM200L-Z2、ARCM200L-Z監控探測器

3.1功能

● 實時監測一路剩余電流，一路溫度?？蛇x配三相電流,三相電壓,頻率,功率,四象限電能等電參量監測（具體見儀表選型）；

● 具有剩余電流保護,溫度保護?？蛇x配過流保護,過壓保護,缺相保護等多種保護功能（具體見儀表選型）；

● 提供兩路開關量輸入功能,一路做開關反饋信號,一路做消防聯動信號；

● 提供兩路繼電器輸出功能,一路做報警輸出,一路做脫扣輸出；

● 具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據；

● 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準Modbus協議可以與各種標準系統相連；

● 集成度高，網絡化，智能化程度高，動作特性合理；

● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統。

注1： ARCM200L-I： 三相電流監測，過流保護

      ARCM200L-UI：三相電壓電流監測，過壓、缺相、過流保護

      ARCM200L-Z2： 三相電壓、電流、功率、頻率、四象限電能監測，過壓、缺相、過流保護

      ARCM200L-Z2： 三相電壓、電流、功率、頻率、四象限電能監測，過壓、缺相、過流保護

3.2技術參數



型號 參數		ARCM200L-I	ARCM200L-UI	ARCM200L-Z	ARCM200L-Z2
輔助電源	電壓	AC/DC 85-270V
	功耗	≤5W
額定剩余電流 動作值		20mA-1000mA連續可調
溫度報警值		50～125 ℃ 連續可調
動作延遲時間		0.1s-60.0s 連續可調
輸入電壓		/	額定值:AC 100V、400V
輸入電流		額定值：AC 1A、5A
測量電網頻率		45Hz～65Hz
測量精度		剩余電流精度2級，溫度±1℃,其余均為1級
報警		聲光報警
開關量輸入		無源干接點輸入方式:內置電源,光耦隔離
開關量輸出		機械觸點，觸點容量AC 220V/3A,DC 30V/3A
通訊		RS485接口      Modbus-RTU協議
顯示		LCD

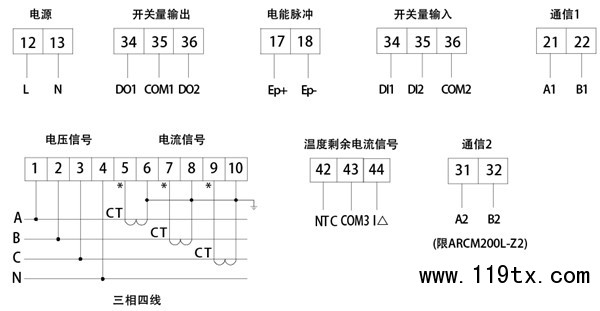

3.3接線端子
