1、概述

    ARCM剩余電流式電氣火災監控裝置安裝在0.4kV低壓配電系統中，用于檢測TN-C-S、TN-S及局部TT系統中的剩余電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩余電流引起的電氣火災隱患。產品采用RS485總線進行通訊，可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統，可根據用戶需要選擇集中總線型的信息管理模式或功能分區型的信息管理模式。

    適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB 14287.2-2005《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》及GB 13955-2005《剩余電流動作保護裝置的安裝和運行》的標準。

2、適用環境

工作溫度：-10℃~+55℃

儲存溫度：-20℃~+70℃

相對濕度：≤95%不結露

海拔高度：≤2500m

污染等級：Ⅲ級，安裝類別：Ⅲ級

3 ARCM300-J1、ARCM300-J4、ARCM300-J8監控探測器

3.1功能

   ● 可在線監測單路或多路的漏電流，各相電纜溫度信號，每路通道具有斷線、短路檢測功能；

● 額定剩余電流動作值，脫扣延時及動作類型可根據需要靈活設置；

● 標準35mm導軌式安裝，LCD或LED顯示；

● 畫面暫留功能，漏電故障發生時，該通道顯示畫面暫留，表示該通道漏電或超溫時的值，方便上位機的故障記錄；

● 具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；

● 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準Modbus協議可以與各種標準系統相連；

● 集成度高，網絡化，智能化程度高，動作特性合理；

● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統。

3.2技術參數

型號 參數		ARCM300-J1	ARCM300-J4	ARCM300-J8
輔助電源	電壓	AC/DC 85～270V	AC/DC 85～270V	AC/DC 85～270V
	功耗	≤5W	≤5W	≤5W
輸入		1路剩余電流，3路溫度	4路剩余電流	8路剩余電流，2路溫度
額定剩余電流 動作值		10mA～3000mA分檔可調	10mA～3000mA分檔可調	20mA～1000mA連續可調
動作延遲時間		100mS～60S分檔可調	100mS～60S分檔可調	100mS～60S連續可調
溫度報警值		50～120℃	/	50～125℃
測量范圍		10mA～3000mA，-10℃～120℃	10mA～3000mA	4mA～20A，-10℃～125℃
測量電網頻率		50Hz	50Hz	50Hz
剩余電流精度		2級	2級	2級
報警		聲光報警	聲光報警	聲光報警
開關量輸入		/	/	2路AC220V有源接點輸入
繼電器輸出		機械觸點，觸點容量AC 220V/3A,DC 30V/3A	機械觸點，觸點容量AC 220V/3A,DC 30V/3A	機械觸點，觸點容量AC 220V/3A,DC 30V/3A
事件記錄		10條報警記錄	10條報警記錄	16條報警記錄，16條開關量記錄
通訊		RS485接口 Modbus -RTU協議	RS485接口 Modbus -RTU協議	RS485接口 Modbus-RTU協議
顯示		LCD	LCD	LED



3.3外形及安裝尺寸

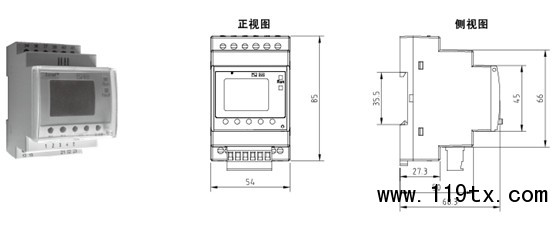

   ●ARCM300-J1、ARCM300-J4

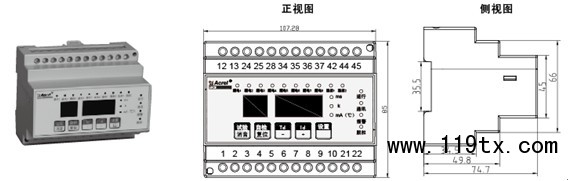

   ●ARCM300-J8



   ●安裝方式



導軌式35mm安裝

3.4接線端子

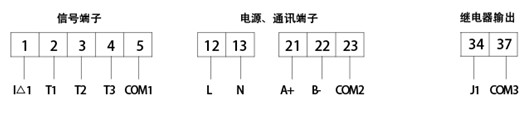

●ARCM300-J1接線端子

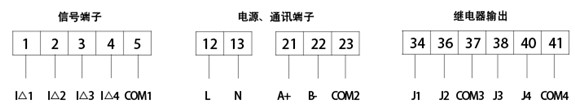

●ARCM300-J4接線端子

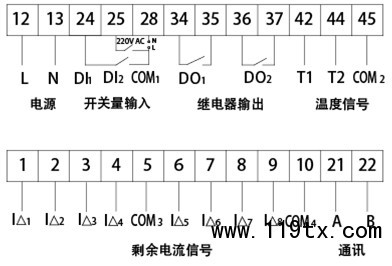

●ARCM300-J8接線端子
