氣體滅火系統工作原理:

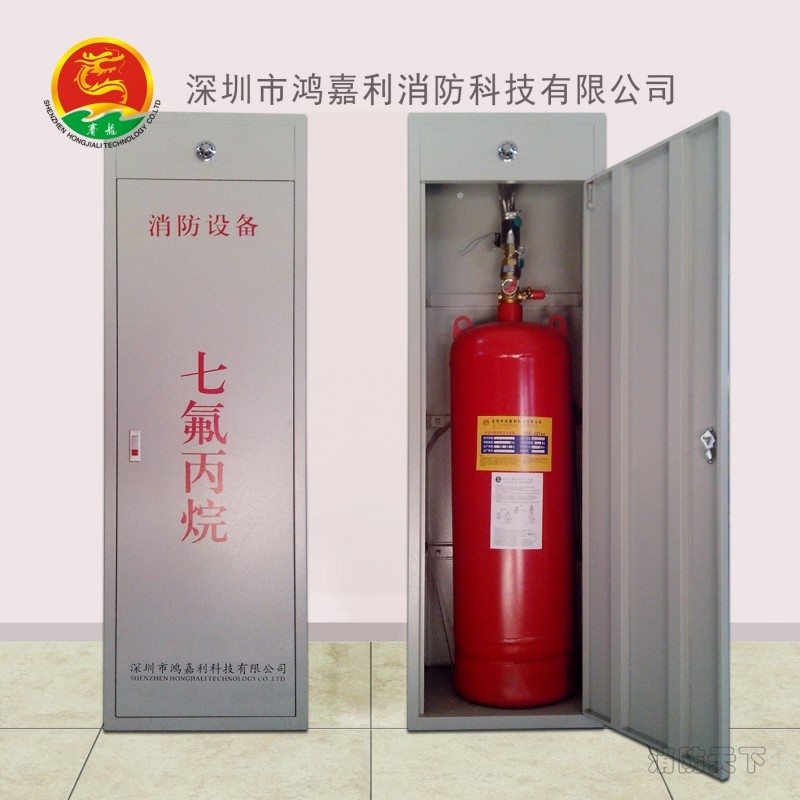

1.七氟丙烷（HFC—227ea）滅火系統
工作原理：
1. 自動控制：將滅火報警聯動控制器上控制方式選擇鍵撥到“自動”位置時，滅火系統處于自動控制狀態。當保護區發生火情，火災探測器發出火災信號，滅火報警聯動控制器即發出聲、光報警信號，同時發出聯動指令，關閉聯鎖設備，經過一段延時時間，發出滅火指令，打開電磁驅動閥釋放啟動氣體，啟動氣體通過啟動管道打開相應的選擇閥和容器閥，釋放滅火劑，實施滅火。
2. 電氣手動控制：將滅火報警聯動器上控制方式選擇鍵撥到“手動”位置時，滅火系統處于手動控制狀態。當保護區發生火情，可按下手動控制盒或控制器上啟動按鈕即可啟動滅火系統釋放滅火劑，實施滅火。
3. 機械應急操作：當保護區發生火情，控制器不能發出滅火指令時應通知有關人員撤離現場，關閉聯動設備，然后撥出相應電磁驅動閥上的保險銷，壓下手柄即可打開電磁驅動閥，釋放啟動氣體，即可打開選擇閥、容器閥、釋放滅火劑，實施滅火。如此時遇上電磁驅動閥維修或啟動鋼瓶充換氮氣不能工作時，可打開相應的選擇閥手柄，敞開壓臂，打開選擇閥，然后，用容器閥上的手動手柄打開容器閥，釋放滅火劑，實施滅火。
4. 當發出火災警報，而發現有異常情況，不需啟動滅火系統進行滅火時，可按下手動控制盒或控制器上的緊急停止按鈕，即可阻止滅火指令的發出。
在警報情況下滅火系統會完成以下操作：
（1）控制柜上的兩種探測器報警信號燈亮。
（2）在消防值班室內發出快變調“警報”音響，同時報警的火災現場也發出聲、光“警報”。
（3）假設控制器上的轉換開關置于“自動”位置上，報警控制器將立即發出指令延時20~30S開啟鋼瓶，如果在此時間內有人按下緊急切斷按鈕，則只發出“警報”而不開啟鋼瓶，不向報警區域釋放七氟丙烷滅火劑，否則待延時到20~30S后，將使鋼瓶分盤按預先給定組合分配方式，自動開啟鋼瓶的瓶頭閥和選擇閥，通過管路向報警的火災現場釋放七氟丙烷滅火劑，實現自動滅火。
（4）鋼瓶開啟并開始對火災現場釋放七氟丙烷滅火劑后，瓶頭閥上的一對常開觸點閉合，使滅火分區門上的“危險”、“已充滿氣”、“請勿入內”等字樣的警告標志燈點亮，對于總線制火災報警系統，則多采用報警控制器通過總線上的控制模塊聯運警告標志燈點亮。
（5）“警報”一開始，控制柜上的電子鐘停走，記錄首次“警報”發出時間，同時外控觸點閉合，自動關停風機和關閉門窗等。
（6）當工作方式置于手動位置時，控制柜只能發出滅火“警報”，而不能對鋼瓶間發出釋放七氟丙烷滅火劑的指令，此時要靠消防值班人員操作緊急啟動按鈕來完成開啟鋼瓶滅火的指令。為了防止誤操作，按下緊急啟動按鈕后，也要延時20~30S后才能開啟鋼瓶滅火。
