柜式氣體滅火裝置簡介及應用

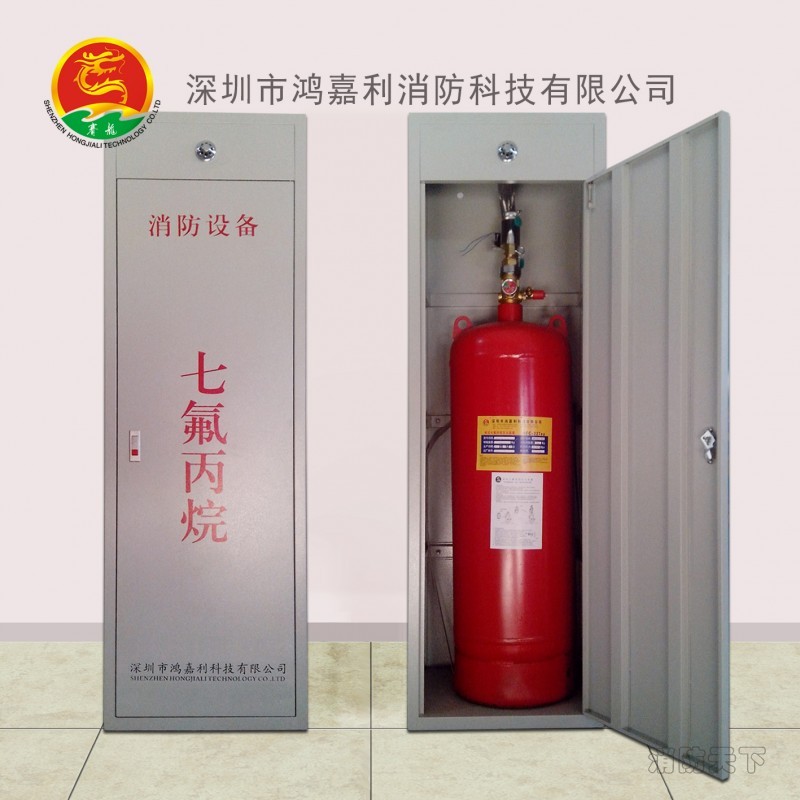

 柜式氣體滅火裝置是由柜體、儲存容器、容器閥、滅火劑、信號反饋裝置、連接管、噴嘴、電磁驅動器或氣體驅動器組成的滅火裝置。可與氣體滅火控制器相銜接。具體結構如圖一所示。
       柜式氣體滅火裝置是一種輕便可移動的滅火設備，其滅火效能高，滅火速度快，對設備無污損，并具有自動、電氣手動和機械應急手動三種控制方式。
       柜式氣體滅火裝置主要適用于：電子計算機房、圖書館、檔案館、貴重物品庫、電站、電訊中心、配電房、潔凈廠房等重點場所的消防保護。
其結構緊湊、動作可靠、滅火迅速，既可單獨設置用來保護較小空間的防護區，也可幾臺聯用保護較大空間的防護區。因為無需安裝管網，整個系統均置在防護區內，火災發生時，可直接向防護區內自動噴放滅火劑，快捷方便。

柜式氣體滅火裝置系統工作原理

       柜式氣體滅火裝置有三種控制方式：自動控制方式、電氣手動控制方式、機械應急手動控制方式。
1.自動控制方式：控制器上控制方式選擇開關，置于“自動”位置時，滅火裝置處于自動控制狀態。當只有一種探測器發出火災信號時，控制器即發出異常聲光信號，通知有異常情況發生，而并不啟動滅火裝置；當兩種探測器同時發出火災信號時，探測器會發出火災聲光報警，通知有火災發生，有關人員應撤離現場，并向控制中心發出火災信號，控制器發出聯動指令，關閉風機、防火閥等聯動設備，經過一段時間延時后，發出滅火指令，打開滅火劑容器閥，釋放滅火劑實施滅火。
為防止因探測器誤動作引起滅火劑釋放，或火災較小值班人員能自行撲滅等在報警過程中，發現不需啟動滅火裝置的情況時，可按下手動控制盒或控制器上的緊急停止按鈕，阻止控制器滅火指令的發出，不啟動滅火裝置，以免造成不必要的浪費和混亂。
2.電氣手動控制方式：將控制器上的控制方式選擇開關置于“手動”位置時，滅火裝置處于電氣手動控制狀態。在該控制方式下，當探測器發出火災信號時，控制器發出火災聲光報警，但并不啟動滅火裝置。工作人員可通過按下“緊急啟動”按鈕，啟動滅火裝置，實施滅火。
3.機械應急手動控制方式：當控制系統失效時，可以根據火災情況，壓下外控電源上的啟動按鈕，通過機械應急手動啟動滅火裝置，實施滅火。

柜式氣體滅火裝置系統安裝與調試

1.柜式氣體滅火裝置安裝場所應符合下列要求：
1.1 安裝場所環境溫度要求： HFC-227 裝置為 0～50℃。
1.2 安裝場所濕度要求：相對濕度≤95%（40±2℃），通風良好。
1.3 安裝場所環境空氣中不應有易爆、導電塵埃及具有腐蝕性的有害物質。
1.4 安裝場所應能提供專用電源DC24V。
2.柜式氣體滅火裝置安裝、調試要求：
2.1 搬運應做到輕裝、輕卸，防止碰撞、震動、倒置、臥置及傾斜。
2.2 安裝位置應遠離熱源，且應不易受到震動和碰撞。安裝時，應避免碰撞 損壞，影響使用；安裝后，各部件應平穩牢固。
2.3 箱體正面操作距離不宜小于1.0m；裝置壓力表應朝向操作面。
2.4 安裝、調試步驟；
2.4.1 從箱體內取出連接管、連接件及噴嘴，安裝到位。要求連接牢固，螺紋連接處應采取密封措施。
裝置在安裝過程中和交付使用前，嚴禁將電磁驅動器與容器閥進行連接，以防在意外情況發生時導致誤噴。
2.4.2 將氣體滅火控制器與聯動設備等連接后，檢查線路連接是否正確。
注意：此時電磁驅動器不能安裝就位。
2.4.3 控制器調試完好后，方可將電磁閥安裝就位。
2.4.4 整個系統調試完畢，將系統復位。
當防護區內無人值班或工作，控制器應置于自動工作狀態。當防護區內有人值班或工作時，控制器應置于手動工作狀態。
2.4.5 系統使用前，HFC-227等柜式氣體滅火裝置應將電磁驅動器 直接與容器閥連接，裝置即可投入使用。
3.有關規定
根據國家標準《氣體滅火系統施工及驗收規范》的規定，柜式氣體滅火裝置的安裝和調試、使用，應由經過培訓的專業人員從事。
安裝和調試使用本裝置的專業人員，應熟悉本裝置的工作原理、基本結構、工作性能、動作程序及各部件的結構和工作狀態。無關人員不應接觸，以免發生意外情況。
4.本裝置壓力檢測
HFC-227裝置容器閥上裝有壓力表，可檢查滅火劑儲瓶中壓力情況，出現泄漏可時維修或補充。
5.注意事項
    5.1 裝置滅火劑噴射前，所有在場人員應在延時時間內撤離現場。滅火完畢后，應首先啟動風機，將廢氣排出后，工作人員方可進入現場。
    5.2 裝置需更換膜片時，必須由我公司提供與原膜片型號相同，且經試驗合格的膜片，不能隨意代用。

柜式氣體滅火裝置維護與保養

1.柜式氣體滅火裝置自動化程度高、環節多、密封性能要求嚴格，必須建立相應的維護保養制度，并有專人負責進行經常性維護、檢查，以保持良好的工作狀態。
2.維護人員必須熟悉本裝置結構原理、工作性能、主要技術參數、動作程序及各部件的結構原理、拆裝工藝。必要時，可來我公司培訓。
3.每月應檢查裝置滅火劑儲存量。
3.1 對于HFC-227裝置壓力表指示值在綠色示值區內，可認為滅火劑儲量正常；若發現壓力表指示值低于綠色示值區，應檢查鋼瓶是否泄漏，取下鋼瓶稱重，觀察重量有無明顯變化，若重量不減、證明尚無泄漏則需補充增壓氣體，若泄漏或重量明顯減小則及時與公司聯系。
3.2  隨環境溫度的變化，滅火劑儲瓶壓力會有相應變化，屬正常現象，只要壓力表指示值在綠色示值內范圍內，則儲瓶壓力正常。
3.3 充裝滅火劑應由專業人員進行。重新充裝時應與公司聯系。
4.每月應對裝置各部件進行檢查，若發現有故障現象，應及時維修
5.每年應進行系統功能調試。
6.每年應對裝置電磁驅動器進行動作試驗：將電磁驅動器卸下，用控制器自身的控制線路進行模擬動作，電磁驅動器應啟動正常，電磁額定吸力應滿足開閥能力，方可繼續使用。若發生故障應及時維修或予以更換。
7.每五年應對裝置滅火劑容器進行強度試驗及密封性能試驗，試驗合格方可繼續使用。同時，應對裝置容器閥進行強度和密封性能試驗，試驗合格方可繼續使用。
8.應經常檢查裝置工作狀態，尤其是在裝置噴放后，應進行復位。
8.1 復位氣體滅火控制器；
8.2 復位信號反饋裝置；
8.3 復位動作后的容器閥：HFC-227裝置應更換密封膜片；進行密封試驗，重新充裝滅火劑。
