智能排煙 換氣控制系統 睿士達 高可靠高靈敏

 針對目前室內空氣質量較差，特別是受到抽煙，灰塵，PM2.5的影響，睿士達RESDA在高靈敏高可靠煙霧探測的基礎上，智能控制室內空氣流通的系統。





一、 簡介

睿士達RESDA（Reliable Early Smoke Detection Apparatus）智能排煙控制器，通過超高靈敏度的煙霧檢測，輸出控制排風裝置，具備如下主要特點：

★ 采用藍光技術，結合全球領先的電子濾網技術，濾網孔徑大小軟件可調，自動去除灰塵、水汽等干擾，是目前探測靈敏度最高、防誤報能力最強的煙霧探測器。

★ 紅外遙控操作。

★ 自動靈敏度高、中、低可設。
       ★ 具備排煙自動控制、手動控制功能。
       ★ 輸入控制帶光電隔離的大功率繼電器模塊，穩定可靠。

★ PM2.5監測，可顯示實時、1小時、1天PM2.5。



二、 主要技術指標

內容	具體參數
電源電壓	DC12V
電源電流	1A
煙霧探測器電流	< 20mA
煙霧探測靈敏度	0.0002%m/obs
煙霧報警靈敏度	0.005%m/obs—0.320%m/obs
煙霧測量范圍	0.0002%m/obs—800.0000%m/obs
繼電器模塊最大負載	10A/220V AC,10A/30V DC
PM2.5 測量范圍	1ug/ M3—5000ug/ M3
環境溫度	-10℃—50℃
相對濕度	< 95%RH(不凝露)



三、 安裝

安裝時，先將底座固定在天花板上，接好線，再將探測器上定位邊緣對準底座上的定位槽，順時針旋轉即可，反之，逆時針旋轉就可以取下。

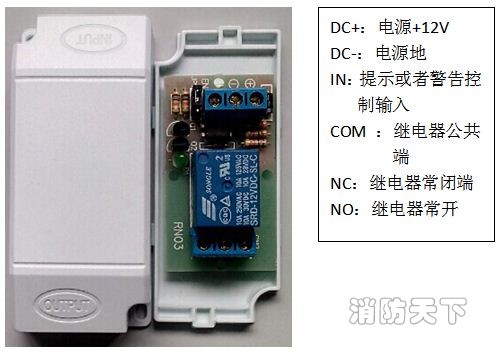

四、繼電器模塊接線示意圖





五、控制原理

為了控制穩定性，采用回滯煙霧值控制原理： 煙霧探測器檢測到煙霧上升，大于指定值（高靈敏度時為150，中靈敏度時為：300，低靈敏度為600）時，煙霧探測器提示控制輸出使能，與之相連的繼電器動作，如果煙霧繼續上升，大于指定值（高靈敏度時為250，中靈敏度時為500，低靈敏度為1000），警告控制輸出使能，與之相連的繼電器動作；如果煙霧下降，小于指定值（高靈敏度時為200，中靈敏度時為：400，低靈敏度為800）時，警告控制繼電器恢復，煙霧繼續下降，小于指定值（高靈敏度時為100，中靈敏度時為：200，低靈敏度為400），提示控制繼電器恢復。

為了適應不同大小的空間，繼電器恢復前時，需要延時一段時間，以加強控制穩定性。延長時間可以設置。

六、延長時間設置

打開探測器設置蓋，可以發現兩個跳線開關：JP1，JP2，具體含義如下：

JP1	JP2	延時時間
斷開	斷開	30秒
短接	斷開	60秒（缺省）
斷開	短接	90秒
短接	短接	120秒

七、操作

1、復位：用于對煙霧報警復位，清除煙霧報警；操作成功時，紅燈閃一下,表示此工作模式工作在高靈敏度下,黃燈閃一下表示工作在中靈敏度下，藍燈閃一下工作在低靈敏度下。

2、靜音：免擾模式，檢測到煙霧報警時，不顯示報警，操作成功時紅燈閃一下,表示此靈敏度工作在自動模式。

3、提示：用于手動控制提示輸出。按一下提示對應的繼電器動作，再按一次，繼電器恢復。

4、警告：用于手動控制警告輸出。按一下警告輸出對應的繼電器動作，再按一次，繼電器恢復。

5、高、中、低：靈敏度選擇，高靈敏度是中靈敏度一倍，是低靈敏度的4倍。操作成功時紅燈閃一下,表示此靈敏度工作在自動模式，黃燈閃一下表示工作做在顯示鎖定模式，藍燈閃一下工作在聲音鎖定模式。



高靈敏度下的報警狀態顯示及控制動作（單位：0.0002%m/obs）

LED顯示	煙霧濃度（0.0002%m/obs）	輸出	備注
不顯示	0-10	無	繼電器不動作。
藍燈閃爍	10—50	無
藍燈恒亮	50—100	無
黃燈閃爍	100—150	提示輸出控制	煙霧值大于黃燈恒亮的值時（150），對應的繼電器動作，煙霧值小于黃燈閃爍的值（100）時，繼電器恢復。
黃燈恒亮	150-200
紅燈閃爍	200—250	提示輸出控制 警告輸出控制	煙霧值大于紅燈恒亮的值時（200），對應的繼電器動作，煙霧值小于黃燈閃爍的值（150）時，繼電器恢復。
紅燈恒亮	>250

注：中靈敏度煙霧濃度值是高靈敏度的2倍，低靈敏度煙霧濃度值是高靈敏度的4倍。

6、自動、顯示鎖定、語音鎖定：操作后，均進入自動工作模式，由探測器自動控制。

7、實時、1小時、1天：PM2.5顯示，分別顯示實時值、最近1小時的值、最近1天的值。顯示內容如下表：

PM2.5顯示表一

不顯示	藍燈閃爍	藍燈恒亮	黃燈閃爍
PM2.5<10ug 優	10ug 優	35ug 良	75ug 輕度污染

PM2.5顯示表二

黃燈恒亮	紅燈閃爍	紅燈恒亮
115ug 中度污染	155ug 重度污染	195ug 嚴重污染



  注：使用時候一定要把遙控器上斷電塑料片取出，否則無法遙控操作。

探測器在剛上電時，立即進行檢測，由于電路參數還在自我學習過程中，此時靈敏度還未達到最佳狀態，檢測效果相對來說，要差一點。10分鐘后，自我學習完成，檢測效果最好。探測器上電時，紅黃藍三色燈閃爍，表示正在學習狀態，10分鐘后，將停止閃爍，進入最佳檢測狀態。



八、質量保證和售后服務

    自本機售出之日起，在保證外觀外殼不影響二次銷售的情況下，七天內包退；保修期內（12個月），如儀器本身發生故障，經本公司查驗屬實，本公司負責免費維修及更換零部件，超出保修期限只收零部件成本費，終身維修。唯以下情形除外，希請留意。

1、 用戶自行改換或修理儀器內任何部分及一切人為損壞。

2、 因不正常安裝，使用及意外所引起的損壞。

在使用中如有任何問題， 可以給我們留言或者直接聯系我們，我們都將為您提供方便、周到、及時的服務。
