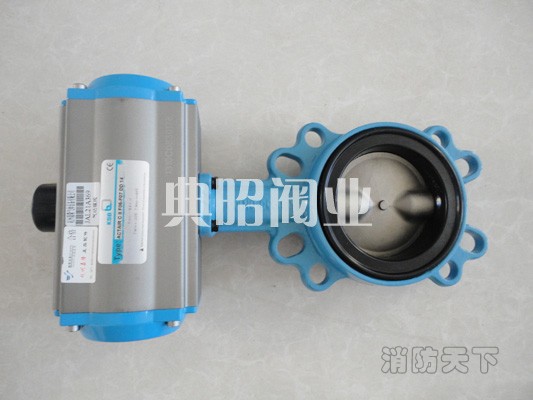

KSB氣動對夾蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋?、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
結構特點：
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。

設計
中心板式蝶閥有彈性襯墊（EPDM XC或丁腈K）。電動執行器。半支耳式體（T2），全耳式車身（T4），U型截面機身采用扁平面（T5）。機構類型T2，T4和T5適用于下游拆解和死胡同的服務。閥瓣采用球墨鑄鐵或不銹鋼。 EN，ASME連接成為可能。電動執行機構由BERNARD CONTROLS：LE/ SD型系列通過比例控制（4-20毫安）開/關控制或定位。
應用
工程承包商，水，原油和油。切斷和控制職責，水資源管理，供水，污水處理，排水和灌溉。
KSB蝶閥技術數據概覽
機身設計-片體
閥盤材料1。 4308; JS1030
ISO二十零分之五千七百五十二;1/20 - EN558標準尺寸
內膽材質EPDM-K; EPDM-XC
閥盤/插頭料軟閥座
螺紋端設計晶片式設計
閥體材質（EN標準）的JS1030
DN最大。 1000
DN最小。 40
主要應用行業和工藝工程，水費，廢水/污水
閥體材質特殊鑄造材料
PN最大。 16
最高使用溫度110℃
最低氣溫10 - °C
最大。流速2米/秒
閥盤轉范圍90°

該款I(lǐng)soria配備獨特的AMRING®密封系統，關閉和密封都很嚴密。閥板的球面加工成型技術確保在雙向流動方向都可緊閉，即使在極為苛刻的工況下仍可保證閥板極好的密封性。特別設計的法蘭連接式密封襯墊，省去了額外的襯墊需求。

該款蝶閥的耐腐蝕性很強，這得益于其獨特的AMRING®密封技術，因?yàn)橹挥凶柚垢g性流體與閥板和襯墊系統的接觸才能真正的實現高耐腐蝕性。該系統易拆卸，壽命長，零維護。
