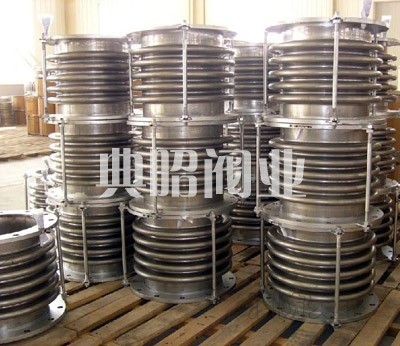

不銹鋼波紋管伸縮節、補償器用金屬波紋管制成的一種膨脹節。它能沿軸線方向伸縮，也允許少量彎曲。圖2[波紋管膨脹節]為常見的軸向式波紋管膨脹節，用在管道上進行軸向長度補償。為了防止超過允許的補償量，在波紋管兩端設置有保護拉桿或保護環，在與它聯接的兩端管道上設置導向支架。另外還有轉角式和橫向式膨脹節，可用來補償管道的轉角變形和橫向變形。典昭
牌的不銹鋼波紋管伸縮節、補償器這類膨脹節的優點是節省空間，節約材料，便于標準化和批量生產，缺點是壽命較短。波紋管膨脹節一般用于溫度和壓力不很高、長度較短的管道上。隨著波紋管生產技術水平的提高，這類膨脹節的應用范圍正在擴大。
應用范圍：
1、變形與變形量大而空間位置受到限制的管道。
2、變形與位移量大而工作壓力低的大直徑管道。
3、需要限制接管負載的設備。
4、要求吸收或隔離高頻機械震動的管道。
5、要求吸收地震或地基沉降的管道。
6、吸收管道泵出口震動。
安裝要求：
1、補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
8、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
9、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
10、與補償器波紋管接觸的保溫材料應不含氯。
上海典昭閥業有限公司主要產品有各種型號的橡膠軟接頭、橡膠止回閥、絲扣軟接頭、減震器、隔振墊、變徑接頭、防水套管、套管式伸縮器、傳力接頭、伸縮接頭、防水套管、鋼制柔性卡箍、管道過濾器、不銹鋼波紋補償器、鴨嘴閥、蝶閥、伸縮蝶閥、閘閥、止回閥、截止閥、球面閥、通風閥等系列產品。公司還有DIN德標、ANSI美標、JIS日標、英標、韓標等標準橡膠接頭。
