供應LONSI/龍水牌XBD-CNDH/CND臥式多級消防泵

       本公司嚴格依照GB6245-2006《消防泵性能要求和試驗方法》標準開發了XBD—CNDH型消防泵，供輸送溫度不超過80℃的清水及物理化學性質類似于水的液體之用。該系列泵都通過國家消防裝備質量監督檢驗中心檢測并取得國家消防3C認證，該系列泵具有性能可靠、高效節能，運行安全可靠等優點, 主要適用于建筑、工礦企業港口碼頭的消防栓（炮）、噴淋系統等消防場合，也適用于高層建筑的給水等一般性的場合。

XBD—CNDH型為臥式、分段式多級離心泵，轉速為n=2950r/min，其結構緊湊、占地少、安裝方便，同時具有運行平穩、振動小、噪音低、使用壽命長的優點。該系列泵揚程最高達355m，特別適合于高層建筑給水和消防用。

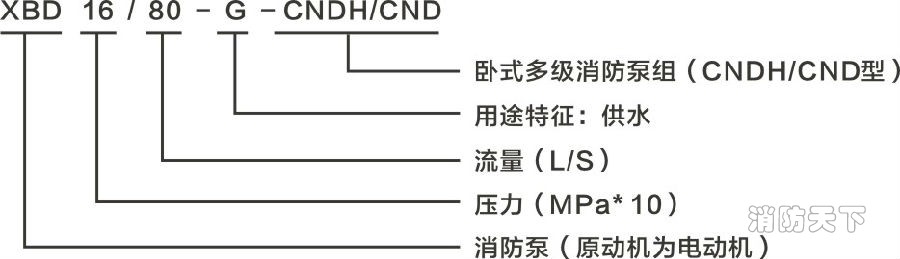

二、型號意義

三、結構說明

XBD-CNDH泵的結構參見結構圖

本系列多級泵為兩端支承，泵通過彈性柱銷聯軸器與電機聯接。泵的旋轉方向從驅動端看為順時針旋轉。

XBD-CNDH型泵吸入口呈水平方向，出水口為垂直向上。多級泵存在著較大的軸向力（與泵的級數成正比），軸向力全部由平衡機構平衡，軸承不承受軸向力。泵在運行時允許轉子有軸向串動，故不能采用向心軸承。軸承采用鈣基黃油潤滑。

泵主要由轉子部件、殼體部分、支承部分、密封部分組成。

轉子部件主要由軸及安裝在軸上的葉輪、軸套、平衡盤等組成。

殼體部分主要由進出水段、中段、導葉、出水段導葉、填料函體、尾蓋等通過拉緊螺栓聯接而成。

支承部分主要由軸承體、軸承壓蓋、軸承、軸承擋套等組成。

密封部分：進水段、中段、出水段、尾蓋之間的靜止結合面采用密封墊密封；泵各級間采用節流密封（密封環、導葉套）；軸封采用填料密封或機械密封。

四、性能范圍

流量：20-40L/S      壓力：0.96-3.55 MPa

功率: 45-185KW      口徑：100-150mm

五、水泵安裝與拆卸

1. 拆卸時先關閉管路中的閘閥。

2. 松開聯軸器柱銷，擰下電機的聯接螺栓，移出電動機，拆除泵聯軸節，取出鍵。拆除電機架。

3. 拆除水封管，平衡管。

4. 拆除上軸承蓋，擰出圓螺母，連同兩向心推力球軸承，拔出軸承體。

5. 取下擋套，卸下拉緊螺栓。

6. 拆卸填料壓蓋、鉤出填料和填料環。

7. 拆出吐出段，取出葉輪及末級導葉。

8. 逐級拆出中段、導葉、葉輪、直至吸入段。

9. 把剩余部分翻倒，從另一端依次拆出水中潤滑軸承（或滾動軸承）及密封部分。

    10、裝配按拆卸的相反順序進行。
