長春三箱冷熱沖擊試驗箱/長春高低溫沖擊試驗箱能模擬高溫與低溫之間的瞬間變化環境。從而判斷產呂的可靠性及穩定性能等參數是否合格。將提供給您預測和改進產品的質量和可靠性依據。用于檢測電子、汽車、橡膠、塑膠、航太科技、軍科技及高級通信器材等產品在反復冷熱變化下的抵抗能力。
設計標準：可符合MTL,IEC,JIS,GJB等規范。
| 主要技術參數 |
| 型號 SW/GDCJ |
-50 |
SW/GDCJ-100 |
SW/GDCJ-200 |
SW/GDCJ-300 |
其他 |
| 工作室尺寸（L*W*H) |
350*400*350 |
500*450*450 |
650*450*670 |
800*450*820 |
可按要求定制 |
| 單位mm |
| 外箱尺寸 （L*W*H) |
1230*1830*1270 |
1380*1980*1370 |
1530*1980*1590 |
1680*1980*1735 |
| 單位mm |
| 試驗方式 |
氣動風門切換2溫室或3溫室方式 |
| 高溫室預熱溫度范圍 |
+60~+200℃ |
| 升溫速率 |
+60到200℃約20分鐘 |
| 低溫室遇冷溫度范圍 |
-78~0℃ |
| 降溫速率 |
+20到-75℃約70分鐘 |
| 試驗室溫濕度偏差 |
±0.3℃,±2%R·H |
| 溫度范圍 |
A:-40℃~+150℃，B:-55℃~150℃，C:-65℃~+150℃ |
| 溫度恢復時間 |
5分鐘以內 |
| 試樣擱架承載能力 |
30kg |
| 試驗重量 |
5kg |
| 材質 |
外殼防銹處理冷軋鋼板（噴膠）或不銹鋼（SUS304)；內體為不銹鋼板（SUS304），絕緣材料為聚氨酯泡沫和玻璃纖維. |
| 高溫室 |
加熱器 |
鎳鉻合金電加熱器 |
| 風機 |
高溫、環境溫度曝露時共用離心風機，預熱用軸流風機 |
| 低溫室 |
加熱器、冷卻器 |
鎳鉻合金電加熱、翅片式冷卻器、蓄冷器 |
| 風機 |
離心風機 |
| 驅動裝置 |
氣動氣缸 |
高溫、環境溫度、低溫曝露時的各個風門驅動用 |
| 空氣壓縮機 |
提供驅動氣動風門的壓縮空氣(選件) |
| 制冷機組 |
制冷方式 |
機械壓縮二元復迭制冷 |
| 制冷壓縮機 |
半封閉活塞式 |
| 制冷劑 |
23/R404 環保型 |
| 冷凝器 |
不銹鋼釬焊板式換熱器 |
| 控制器 |
操作界面 |
7" 彩色液晶顯示觸摸屏，中文菜單提示SWS550 |
| 程序記憶容量 |
100 組用戶程序（可自行編制，修改） |
| 設定指標范圍 |
時間：1分鐘~99小時59分鐘，循環：1~999循環 |
| 分辨率 |
溫度： 0.01 ℃，時間： 1 分鐘 |
| 輸入 |
T型熱電偶 |
| 控制方法 |
PID控制 |
| 附屬功能 |
定時器、超溫保護、傳感器上下風選擇、停電保護、報警記錄、試驗曲線記錄、試驗暫停、程序運行時間顯示 |
| 電源 |
AC380±10％V 50±0.5Hz，三相四線+保護地線 |
| 功率 |
20，21，22 |
| 冷卻循環水 |
水壓：0.2~0.4MPa,水溫：≤30℃ |
| 壓縮空氣 |
0.5~0.7MPa |
| 標準配置 |
試驗箱狀態表示燈,累時器1個,引線孔（25×100mm長圓型孔箱體左側面）1個,腳輪6個,調整腳4個 |
| 安全裝置 |
漏電斷路器,試驗室溫度過高、過低保護器（控制器內置），試驗室溫度過高、過低保護器，排氣閥，試樣電源控制端子（觸點容量：交流250伏6安培），高、低溫室超溫保護開關，高、低溫室超溫保護（控制器內置），壓縮機超壓、過熱保護，斷水繼電器，風機熱繼電器、電動機溫度開關、電動機反轉防止繼電器，壓縮空氣壓力開關，保險絲，外部報警端子（觸點容量：交250伏2安倍） |

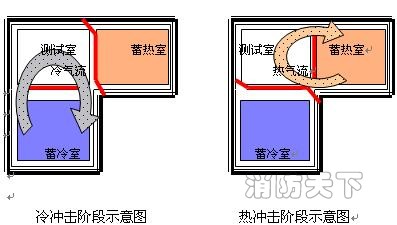

工作原理圖
點擊圖片查看原圖
