腳手架工程

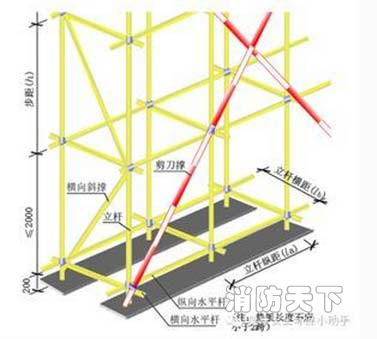

剪刀撐及橫向斜撐

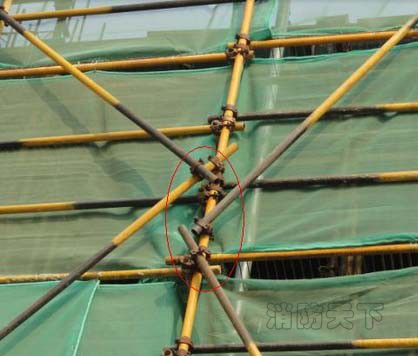

剪刀撐斜桿不符規范
日常現象：
剪刀撐斜桿與相交立桿不相扣、與地面的傾角及跨越立桿的根數不符合規范
防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：
-
單、雙排腳手架剪刀撐的設置應符合每道剪刀撐跨越立桿的根數應按規定確定，每道剪刀撐寬度不應小于 4 跨，且不應小于 6m， 斜桿與地面的傾角應在 45°—60° 之間。
-
剪刀撐跨越立桿的最多根數：
|
剪刀撐斜桿與地面的傾角 |
45° |
50° |
60° |
|
剪刀撐跨越立桿的最多根數 n |
7 |
6 |
5 |

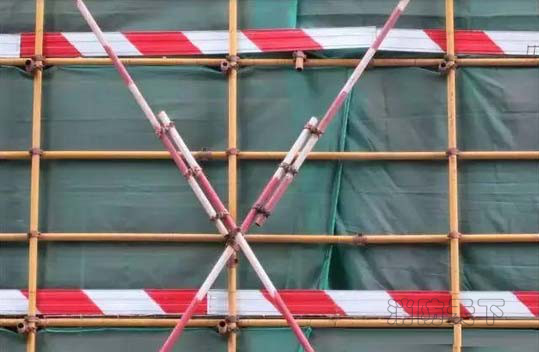

1、正確做法

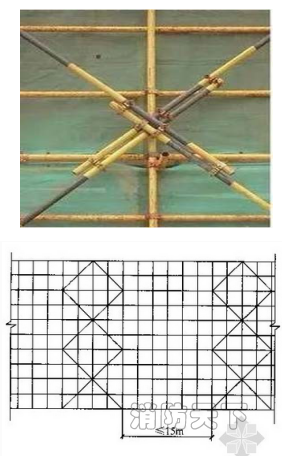

剪刀撐設置不符規范
日常現象：

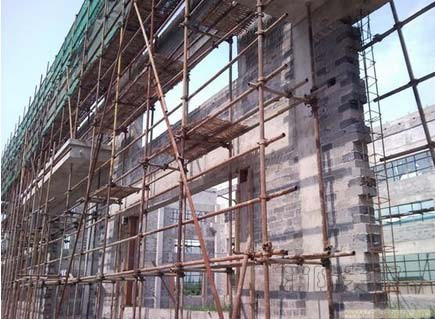

剪刀撐未連續設置或設置隨意及滯后搭設
防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：
-
高度在 24m 及以上的雙排腳手架應在外側全面連續設置剪刀撐；高度在 24m 以下的單、雙排腳手架，均必須在外兩端、轉角及中間間隔不超過 15m 的立桿上，各設置一道剪刀撐，并由底到頂連續設置。
1、正確做法

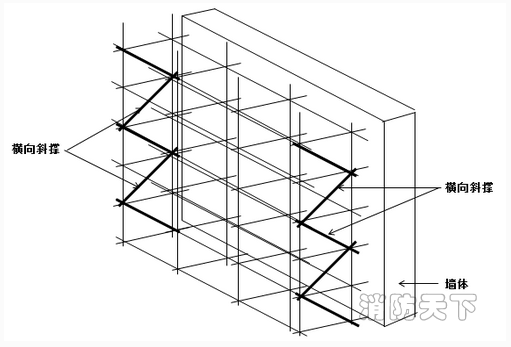

橫向剪刀撐不符規范
日?，F(xiàn)象：
橫向剪刀撐未設置或滯后安裝
防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：
-
腳手架及其地基基礎應在下列階段進行檢查與驗收：腳手架剪刀撐與雙排腳手架橫向斜撐應隨立桿、縱向和橫向水平桿等同步搭設，不得滯后安裝。
《建筑施工安全管理規范》中要求：
-
一字型、開口型雙排腳手架的兩端均應設置橫向斜撐；一字型、開口型雙排腳手架中間宜每隔 6 跨設置一道橫向斜撐。
1、正確案例

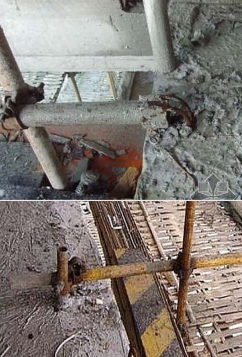

連墻件
外架基礎問題
日?，F(xiàn)象：
連墻件設置不規范
防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：
-
腳手架連墻件設置的位置、數量應按專項施工方案確定
-

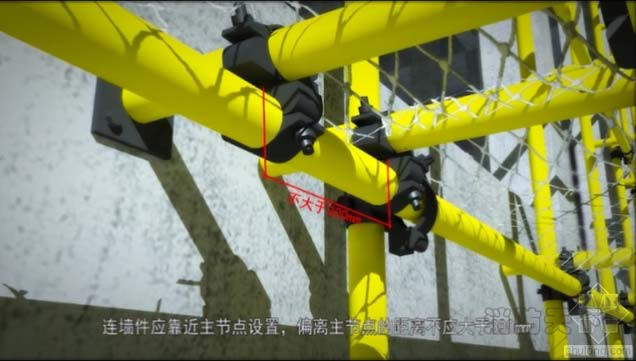

連墻件的布置應符合靠近主節點設置，偏離主節點的距離不應大于 300mm；
-
應從底層第一步縱向水平桿處開始設置，當該處設置有困難時，應采用其他可靠措施固定；
-
應優先采用菱形布置，或采用方形、矩形布置。
1、正確案例

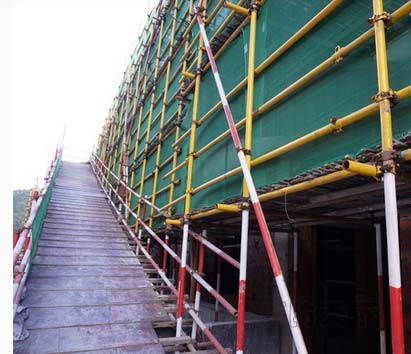

通道

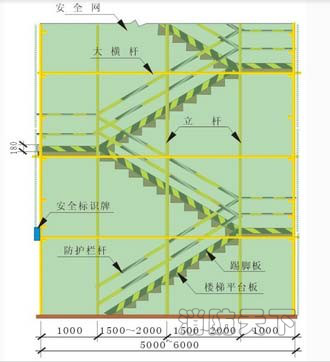

外架斜通道不規范
日?，F(xiàn)象：
外架上斜通道搭設不規范
防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：
-
斜道應附著外架腳手架或建筑物設置；
-
運料斜道寬度不應小于 1.5m， 坡度不應大于 1:6；人行斜道寬度不應小于 1m，坡度不應大于 1:3；
-
拐彎處應設置平臺，其寬度不應小于斜道寬度
-
斜道兩側及平臺外圍均應設置欄桿及擋腳板，欄桿高度應為 1.2m， 擋腳板高度不應小于 180mm。
-
運料斜道兩端、平臺外圍和端部均應按本規范第 6.4.1 條-第 6.4.6 條的規定設置連墻件；每?jī)刹綉?yīng)加設水平斜桿；應按本規范第 6.6.2 條- 第 6.6.5 條的規定設置剪刀撐和橫向斜撐。
1、正確案例
懸挑梁
懸挑梁間距不規范
日?，F(xiàn)象：
懸挑梁間距未按懸挑架架體立桿縱距設置
防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：
-
懸挑梁間距應按懸挑架架體立桿縱距設置，每一縱距設置一根。
1、正確案例

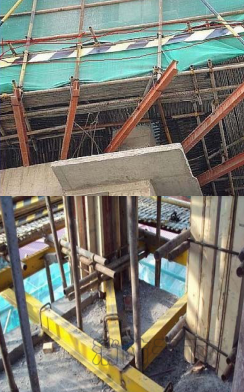

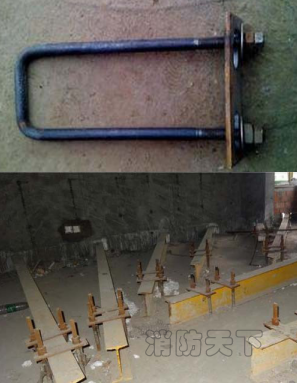

懸挑梁錨固問題
日?，F(xiàn)象：
懸挑梁錨固不符合要求
防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：
-

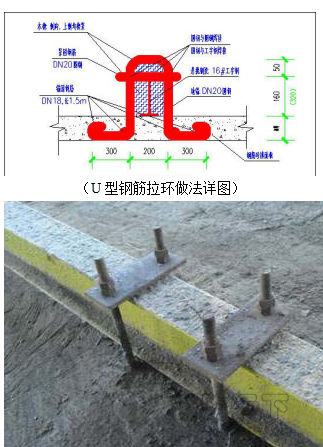

懸挑梁尾端應在兩處及以上固定于鋼筋砼梁板結構上。錨固型鋼懸挑梁的 U 型鋼筋拉環或錨固螺栓直徑不宜小于 16mm。
-
用于錨固的 U 型鋼筋拉環或螺栓應采用冷彎成型。U 型鋼筋拉環、錨固螺栓與型鋼間隙應用鋼楔或木楔楔緊。
-
型鋼懸挑梁固定端應采用 2 個（對）以上 U 型鋼筋拉環或錨固螺栓與建筑物結構梁板固定，U 型鋼筋拉環或錨固拉環應預埋至混凝土梁、板底鋼筋位置，并應于混凝土梁、板底層鋼筋焊接或綁扎牢固，其錨固長度符合現行國家標準《混凝土結構設計規范》。
1、正確案例

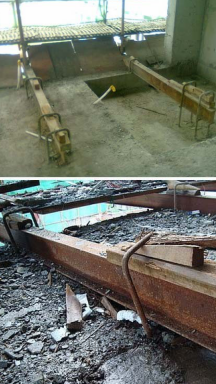

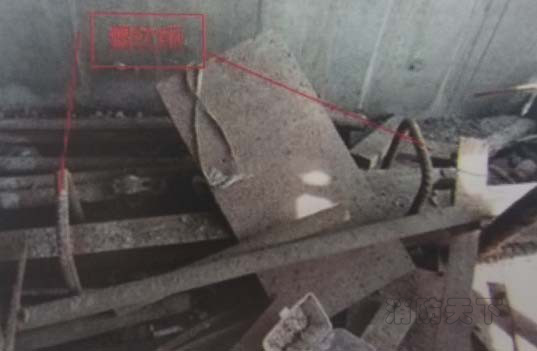

錨環使用錯誤
日?，F(xiàn)象：
采用螺紋鋼作U形鋼筋錨環
防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：
-
用于固定型鋼懸挑梁的 U 型鋼筋拉環或錨固螺栓材質應符合現行國家標準《鋼筋混凝土用鋼 第一部分：熱扎光圓鋼筋》GB1499.1 中HPB235 級鋼筋的規定。
1、正確案例

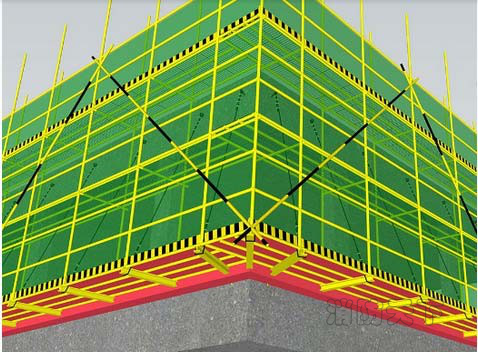

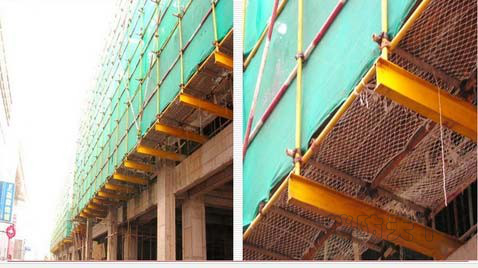

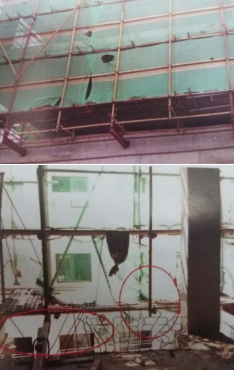

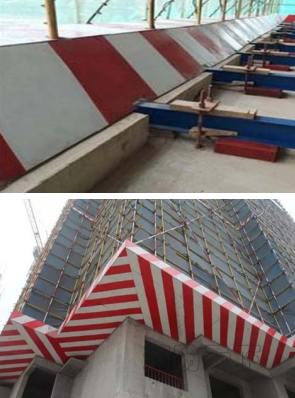

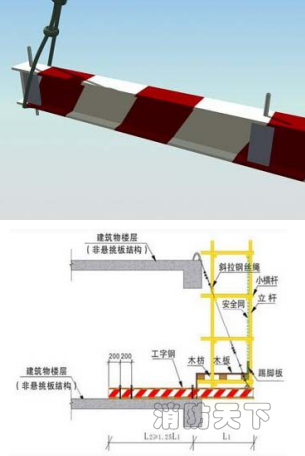

懸挑層問題
日?，F(xiàn)象：
懸挑層封閉不嚴
防治措施：《建筑施工安全管理規范》中要求：
-
架體底層沿建筑結構邊緣在懸挑鋼梁與懸挑鋼梁之間采取措施封閉。
-
架體底層應進行封閉。
1、正確案例
型鋼懸設置不規范
日?，F(xiàn)象：
型鋼懸挑外端未寫設置鋼絲繩或鋼拉桿與上一層建筑結構斜拉結
防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：
-
每個型鋼懸挑梁外端宜設置鋼絲繩或鋼拉桿與上一層建筑結構斜拉結。鋼絲繩、鋼拉桿不參與懸挑鋼梁受力計算；
-
鋼絲繩與建筑結構拉結的吊環應使用 HPB325 級鋼筋，其直徑不宜小于 20mm，吊環預埋錨固長度應符合現行國家標準《混凝土結構設計規范》GB50010 中的鋼筋錨固的規定。
1、正確案例
水平防護

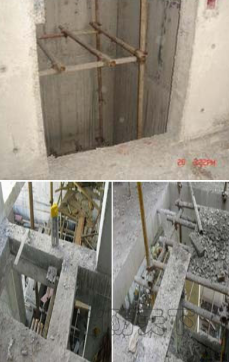

無水平防護
日常現象：
防治措施：《建筑施工高處作業安全技術規范》中要求：
-
墜落高度基準面 2M 及以上進行臨邊作業時，應在臨空一側設置防護欄桿，并應用密目式安全立網或工具式欄板封閉。
1、正確案例
