1.常溫下的玻璃在持續外力作用下會產生應力，作用力越大(至玻璃碎裂前)，應力越大。玻璃體應力的大小，可以通過玻璃應力檢測儀，直接觀察得知。

　　2.當玻璃體狀態相同，外力作用方式和作用力大小相同時，通過應力檢測儀觀察到的應變圖案相同。

　　二、需用設備：

　　1.玻璃應力檢測儀;

　　2.壓力檢測儀;

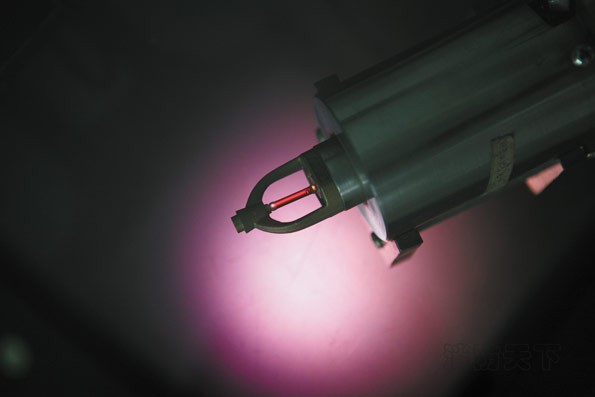

　　3.噴頭壓力傳感器組件;

　　(其中，1.2兩種儀器市場有售，企業可自行按型號選購或定做，也可委托成都微深科技有限公司代為購買;傳感器組件為成都微深科技有限公司自行設計加工。)

　　三、使用方法：利用玻璃應力檢測儀目測觀察玻璃球在受力(裝配壓力)狀態下應變圖案的異同。

　　注：關于設備701型應力儀與SD-901數字測量?jī)x的具體使用說明，請參考設備配套說明書，此處只針對玻璃球應力檢測儀使用方法進行說明。

　　1、將701型應力儀和SD-901數字測量?jī)x接上220V的交流電源;

　　2、打開SD-901數字測量?jī)x的電源開關，此時測量?jī)x進行從9到0的倒計數自檢，顯示從“999999”到“000000”，然后顯示“CH00”進入通道選擇，這時按“↓”鍵一次，使顯示為“CH08”;再按左上角“選擇/設置”鍵三次，使顯示為“0”，此時在保證測壓儀傳感器上無壓力的情況下，按“清零”鍵，使顯示為“0”。

　　3、將空噴關架安裝在測壓儀上;

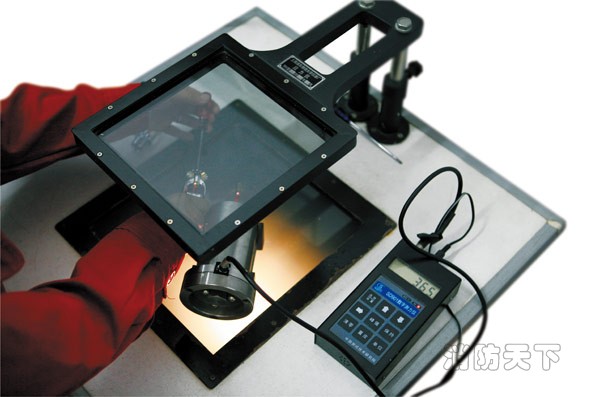

　　4、將玻璃球裝入測壓儀上的噴頭中，腳踏701型應力儀開關，將應力儀燈打開;將裝有玻璃球的測壓儀傳感器部分平放在工作臺上，使噴頭與工作臺平行，并將其擺放在工作臺的1，3或2，4象限對角線上;

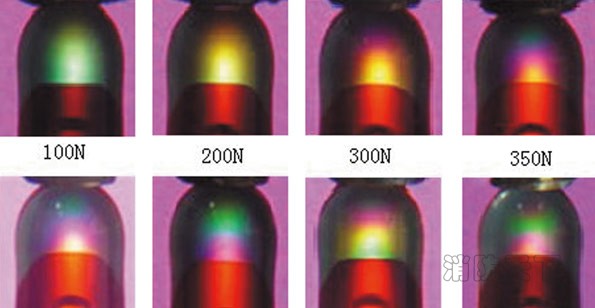

　　5、擰緊或擰松噴頭螺釘，并觀察數字測量?jī)x的顯示變化(即裝配力的變化)，并通過上面的檢偏鏡觀察玻璃球尾部與噴頭螺釘接觸處的花紋、色彩的變化(及壓應力的變化)，可一一將數字測量?jī)x上的數字大小與玻璃球尾部花紋色彩變化的關系對應起來;

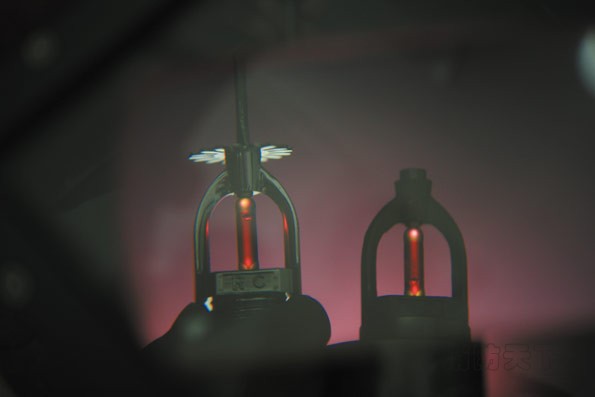

　　6、這時保持測壓儀上的玻璃球位置不變。另將已經裝配好的噴頭擺放在工作臺上，其擺放方位與測壓儀上的玻璃球一致，通過對比玻璃球尾部花紋、色彩的差別，判斷玻璃球在噴頭上裝配壓力的大小，并將裝配壓力過大的噴頭剔除，保證出廠噴頭的安全性和可靠性。

　　7、為了延長701型應力儀燈的使用壽命，建議在測試的間隙將腳踏開關放開，即斷開電源，使應力儀燈間斷性使用。

　　8、使用完畢后，關閉電源。

　　另外：在比對的過程中，若此時安裝的螺釘不規范或玻璃球體出現問題或已有破裂，此時反映出的應力圖案會有異常，這時要特別小心分析。

　　四、技術特點：

　　1.無損：不損傷已裝配噴頭玻璃球;

　　2.定性(半定量)：f±25N(當f<1000N時);

　　3.簡便：設備簡單，方法多樣。

　　4.檢測效率高，可對出廠產品進行全檢，保證出廠產品的可靠性;

　　5.可剔除用不合格螺絲裝配的噴頭。

　　五、無損檢測要求：

　　1.使用同批次玻璃球;

　　2.使用同批次合格的噴頭裝配專用螺絲;

　　3.主要觀察點：玻璃球與裝配螺絲相接觸一端的玻璃實心體。

　　六、適用范圍：

　　可檢測φ5mm、φ3mm各型自動滅火系統用玻璃球噴頭裝配力。
