6ES7 314-6CG03-0AB0 CPU314C-2DP 96K內存 24DI/16DO / 4AI/2AO
 1、硬件連接
    為了實現PLC與計算機之間的通信，西門子公司為用戶提供了兩種硬件連接方式：一種是通過PC/PPI 電纜直接連接，另一種是通過帶有MPI電纜的通信處理器連接。

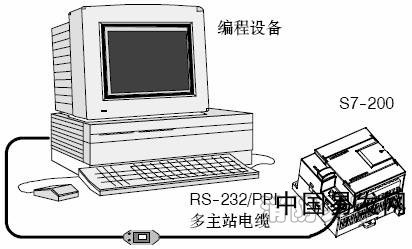

    典型的單主機與PLC直接連接如圖1所示，它不需要其他的硬件設備，方法是把PC/PPI電纜的PC端連接到計算機的RS-232通信口（一般是COM1），把PC/PPI電纜的PPI端連接到PLC的RS-485通信口即可。
    2、軟件的安裝
    （1）系統要求
    STEP7-Micro/WIN32軟件安裝包是基于Windows的應用軟件，4.0版本的軟件安裝與運行需要Windows2000/SP3或WindowsXP操作系統。
    （2）軟件安裝
    STEP7-Micro/WIN32軟件的安裝很簡單， 將光盤插入光盤驅動器系統自動進入安裝向?qū)Вɑ蛟诠獗P目錄里雙擊setup，則進入安裝向?qū)В凑瞻惭b向?qū)瓿绍浖陌惭b。軟件程序安裝路徑可使用默認子目錄，也可以使用“瀏覽”按鈕彈出的對話框中任意選擇或新建一個新子目錄。
首次運行STEP7-Micro/WIN32軟件時系統默認語言為英語，可根據需要修改編程語言。如將英語改為中文，其具體操作如下：運行STEP7-Micro/WIN32編程軟件，在主界面執行菜單Tools→Options→General選項，然后在對話框中選擇Chinese即可將English改為中文。

圖1    典型的單主機與PLC直接連接

 STEP7—Micro/WIN4.0編程軟件具有編程和程序調試等多種功能，下面通過一個簡單程序示例，介紹編程軟件的基本使用。

  STEP7—Micro/WIN4.0編程軟件的基本使用示例如圖1所示。

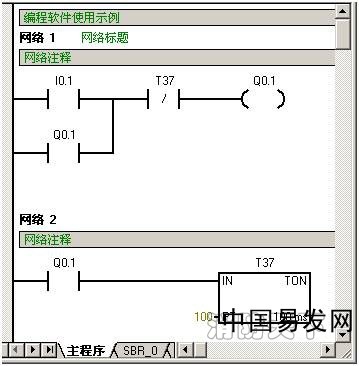

圖1    編程軟件使用示例的梯形圖

   編程的準備onverted-space"="">
   1）、創建一個項目或打開一個已有的項目

   onverted-space"=""> 在進行控制程序編程之前，首先應創建一個項目。執行菜單【文件】→【新建】選項或單擊工具欄的新建按鈕，可以生成一個新的項目。執行菜單【文件】→【打開】選項或單擊工具欄的打開按鈕，可以打開已有的項目。項目以擴展名為 . mwp 的文件格式保存。

   2）、設置與讀取PLC的型號

  在對PLC編程之前，應正確地設置其型號，以防止創建程序時發生編輯錯誤。如果指定了型號，指令樹用紅色標記“Ｘ”表示對當前選擇的PLC無效的指令。設置與讀取PLC的型號可以有兩種方法：①執行菜單【PLC】→【類型】選項，在出現的對話框中，可以選擇PLC型號和CPU版本如圖2所示。②雙擊指令樹的【項目1】，然后雙擊PLC型號和CPU版本選項，在彈出的對話框中進行設置即可。如果已經成功地建立通信連接，單擊對話框中的【讀取PLC】按鈕，可以通過通信讀出PLC的信號與硬件版本號。

數字量輸入模塊 SM 321; DI 16 x UC 24/48 V; (6ES7321-1CH00-0AA0)
數字量輸入模塊 SM 321；DI 16 x DC 48-125 V；(6ES7321-1CH20-0AA0)
數字量輸入模塊 SM 321; DI 16 x AC 120/230 V; (6ES7321-1FH00-0AA0)
數字量輸入模塊 SM 321；DI 8 x AC 120/230 V；(6ES7321-1FF01-0AA0)
數字量輸入模塊 SM 321; DI 8 x AC 120/230 V ISOL; (6ES7321-1FF10-0AA0)
數字量輸出模塊 SM 322; DO 64 x DC 24 V/0.3 A，源式；(6ES7322-1BP00-0AA0)
數字量輸出模塊 SM 322; DO 64 x DC 24 V/0.3 A，漏式 (6ES7322-1BP50-0AA0)
數字量輸出模塊 SM 322；DO 32 x DC 24 V/ 0.5 A；(6ES7322-1BL00-0AA0)
數字量輸出模塊 SM 322；DO 32 x AC 120/230 V/1 A；(6ES7322-1FL00-0AA0)
數字量輸出模塊 SM 322；DO 16 x DC 24 V/ 0.5 A；(6ES7322-1BH01-0AA0)
數字量輸出模塊 SM 322；DO 16 x DC 24 V/0.5 A： (6ES7322-8BH10-0AB0)
數字量輸出模塊 SM 322；DO 16 x DC 24 V/0.5 A 高速；(6ES7322-1BH10-0AA0)
數字輸出模塊 SM 322; DO 16 x UC 24/48 V;（6ES7322-5GH00-0AB0）
數字量輸出模塊 SM 322；DO 16 x AC 120/230 V/1 A；(6ES7322-1FH00-0AA0)
數字量輸出模塊 SM 322；DO 8 x DC 24 V/2 A；(6ES7322-1BF01-0AA0)
數字輸出模塊 SM 322; DO 8 x DC 24 V/0.5 A; 具有診斷中斷;（6ES7322-8BF00-0AB0）
數字量輸出模塊 SM 322；DO 8 x DC 48-125 V/1.5 A；(6ES7322-1CF00-0AA0)
數字量輸出模塊 SM 322；DO 8 x AC 120/230 V/2 A；(6ES7322-1FF01-0AA0)
數字輸出模塊 SM 322; DO 8 x AC 120/230 V/2 A ISOL（6ES7322-5FF00-0AB0）
繼電器輸出模塊 SM 322；DO 16 x Rel. AC 120/230 V；(6ES7322-1HH01-0AA0)
繼電器輸出模塊 SM 322；DO 8 x Rel. AC 230 V；(6ES7322-1HF01-0AA0)
繼電器輸出模塊 SM 322；DO 8 x Rel. 230VAC/5A；(6ES7322-5HF00-0AB0)
繼電器輸出模塊 SM 322；DO 8 x Rel. AC 230 V/5 A；(6ES7322-1HF10-0AA0)
數字量 IO 模塊 SM 323; DI 16/DO 16 x DC 24 V/0.5 A;（6ES7323-1BL00-0AA0）
數字量 IO 模塊 SM 323；DI 8/DO 8 x DC 24 V/0.5 A；(6ES7323-1BH01-0AA0)
可編程數字 IO 模塊 SM 327；DI 8/DO 8 x DC 24 V/0.5 A (6ES7327-1BH00-0AB0)
