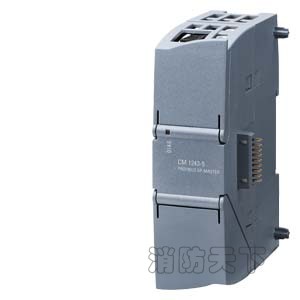

西門子6GK7243-5DX30-0xE0

CM 1243-5 通信模塊用于將 SIMATIC S7-1200 連接到 PROFIBUS 以作為 DP 主站，它具有以下特性：

• 符合 IEC 61158 的 PROFIBUS DPV1 主站
• 支持多 16 個 PROFIBUS DP 從站
• 可基于 S7 通信與其它 S7 控制器進行通信
• 可通過 PROFIBUS 接口將編程設備和操作員面板連接到 S7-1200
• 無需編程設備即可更換模塊
• 支持從 9.6 Kbit/s 到 12 Mbit/s 的所有標準通信速率
• 具有 S7-1200 設計形式的緊湊工業標準外殼，可安裝到標準安裝導軌上
• 可使用 STEP 7 方便地進行組態，調試迅速，無需額外編程開銷

CM 1243-5 適合在工廠自動化中使用。可在 S7-1200 的基礎上創建基于 PROFIBUS 的低成本解決方案，實現優秀生產。

可以有效操作基于 PROFIBUS 的系統，從而降低運行和維護成本：

• 自動化解決方案無需固定接線，使用的硬件減少，從而成本較低
• 具有優異的診斷功能，可對故障做出快速響應
• 工廠和庫存管理得到優化

CM 1243-5 還具有一些其它優點，可專門滿足小型自動化解決方案的要求：

• S7-1200 與 PROFIBUS 的連接
• 可基于 PROFIBUS 實現低成本自動化解決方案
• 調試迅速，無需額外編程開銷

通過基于 PROFIBUS 的小型自動化解決方案，可實現工廠的優秀運行和順利生產。

CM 1243-5 適合在工廠自動化中使用，尤其適用于機械工程。

通過 CM 1243-5，可基于 S7-1200 實現低成本的分布式自動化解決方案，或在簡單情況下，甚至可實現完整的工廠自動化系統。它可在獨立自動化的所有領域內使用。這包括，例如：

• 汽車工業
• 制藥
• 半導體
• 食品加工行業

在機械工程中，S7-1200 可與 CM 1243-5 結合使用以作為中央控制單元，傳感器、執行器或人機界面設備直接通過 PROFIBUS 進行連接。

• 貼片機
• 金屬加工機械
• 包裝機械
• 印刷機器
• 紡織機
• 灌裝機械

CM 1243-5 具有 S7-1200 設計的全部優點。

• 堅固耐用的緊湊型塑料外殼
• 易于接觸的連接和診斷元件，用前擋板保護
• 可拆卸的連接端子
• 可簡便安裝到 S7-1200 的安裝導軌上
• 9 針 Sub-D 接口，用于與 PROFIBUS 的總線連接
• 3 針插入式端子排，用于連接外部 24 V DC 電源

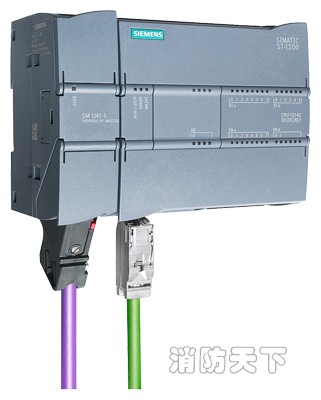

CM 1243-5 可插到 S7-1200 的左側系統接口中。電源由該模塊頂部的一個 3 針端子排來提供。堅固耐用的 RS485 接口位于模塊底部，通過下面的前蓋加以保護。

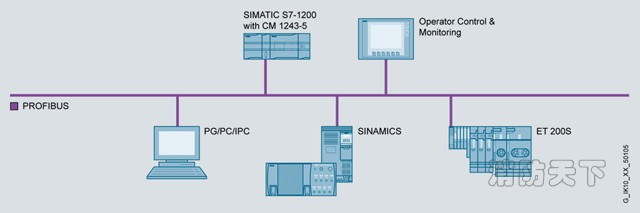

通過 CM 1243-5，可以訪問 PROFIBUS 上的不同通信設備：

• PROFIBUS DP（符合 IEC 61158，主站）
• 編程器/OP 通信
• S7 通信

PROFIBUS-DP 主站

CM 1243-5 作為符合 IEC 61158 的 DP-V1 主站，可完全自主地處理數據通信，因此可減輕 CPU 的通信負擔。

分布式 I/O 的數據存儲區域在 CP 和 CPU 之間被一致地傳輸。作為 DP 主站，它可以連接多 16 個 PROFIBUS 兼容 DP 從站

編程器/OP 通信

可以通過 PG/OP 通信對 CM 1243-5 所連接的 S7-1200 進行編程。

S7 通信

通過 S7 環境中熟悉的 S7 通信機制 (Put/Get)，可實現與以下其它系統的通信：

• 至其它 SIMATIC S7 可編程控制器
• 至人機界面設備
• 至 PC、便攜式 PC、帶 PROFIBUS 卡的現場編程設備

診斷

通過 STEP 7，可提供豐富的診斷選項，包括

• 通信處理的運行狀態
• 一般診斷與統計功能
• 連接診斷
• 報文緩沖區

組態 CP 1243-5 的完整功能需要 STEP 7 Basic V11 或更高版本。
