西門子CP 1243-1

CP 1243-1 通信處理器用于將 SIMATIC S7-1200 通過以太網連接到 TeleControl Server Basic 控制中心軟件；也可用于通過 IP 網絡實現安全通信。

該通信處理器具有以下特性：

• 至 TeleControl Server basic 的以太網連接（例如，通過因特網）
• 測量值、控制變量或報警等的數據傳輸針對遠程控制系統進行了優化設計
• 自動發送提醒電子郵件
• 多 64,000 個值的數據緩沖可在發生臨時連接故障時確保數據庫安全
• 通過 連接進行基于 IPSec 的安全通信
• 通過狀態檢測防火墻實現訪問控制
• LED 指示燈布局清晰，可進行快速、方便的診斷
• 具有 S7-1200 設計形式的緊湊工業外殼，可安裝到標準安裝導軌上
• 可使用 STEP 7 方便地組態，調試十分快速

• 數據安全
  CP 1243-1 有一個可以存放幾千個數據值的大緩沖區。因此，可以橋接傳輸鏈路出現的停機時間。
• 全自動時間戳
  為了在以后正確地歸檔控制系統中的過程數據，所有數據幀均已分配有一個始發點時間戳。
• 高速、靈活的數據通信
  操作員據此可以快速獲得來自過程的報警、狀態和過程值信息；此外，也可以隨時通過輸入命令或設定值對過程控制施加影響作用。
• 簡便、經濟的工程組態
  只需少數幾步操作，即可循環傳輸或在發生特定事件時傳輸測量值、設定值或報警，無需進行任何編程。
• 遠程診斷
  由于通過因特網進行具有成本效益的遠程編程、診斷、控制和監視，節約了差旅費用和維護成本。
• 工業安全
  通過以下方法，避免未經授權訪問系統：
  • 例如，通過驗證網絡工作站，在一個自動化單元中實現任意設備的集中訪問保護
  • 通過數據加密 () 以及檢查數據的完整性，可通過因特網進行安全遠程訪問。

通過使用 CP 1243-1，S7-1200 可用作遠程控制應用中的遠程終端單元(子站)。典型應用包括：收集分布很廣的室外區域中的測量值（水槽的液位測量），或集中打開和關閉閥門（石油/天然氣輸送管道）。

• 水/污水或環境領域中的工廠：
  • 灌溉系統
  • 飲用水供應
• 對電網進行監視以收集電表消耗數據并進行成本控制
  • 集中供熱網
  • 風電場
• 石油與天然氣領域中的工廠
  • 油田注水系統
  • 管線
• 運輸系統
  • 隧道系統通風控制
  • 交通控制

需要將自動化系統安全地連接至上層 IT 網絡時，無論通信處理器具備哪些功能，都可以將它純粹地用于安全應用。這可以保證 SIMATIC S7-1200 不會受到來自工業以太網的、未權授權的訪問。采用 CP 1243-1，可以確保通過工業以太網連接的安全訪問；可以防止設備或網段之間的數據傳輸受到篡改或者竊聽。

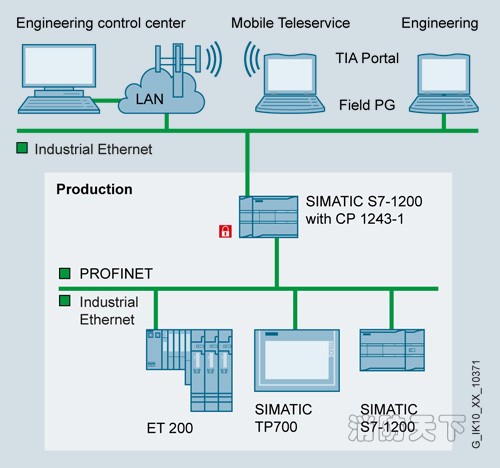

采用 CP 1243-1 實現的 SIMATIC S7-1200 單元保護（安全集成）

CP 1243-1 提供了 S7-1200 系統設計的所有優點：

• 堅固、緊湊的塑料機殼
• 易于接觸的連接和診斷元件，用前擋板保護
• 可簡便安裝到 S7-1200 的安裝導軌上

CP 1243-1 插到 S7-1200 的左側系統接口。通過 S7-1200 直接提供電源。無須接線。任何所需的調制解調器或路由器均通過模塊底部的以太網接口來連接。

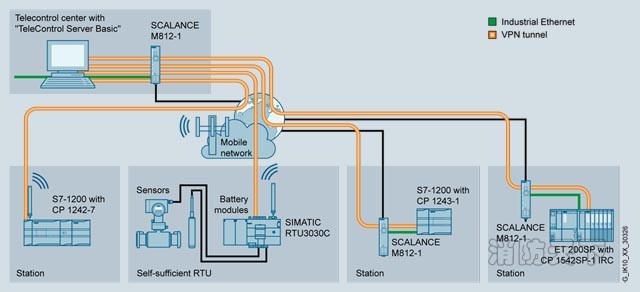

通過蜂窩無線電臺或 DSL 因特網接入點將 SIMATIC S7-1200 連接至 TeleControl 服務器

CP 1243-1 是 S7-1200 的通信模塊。采用該模塊，僅需幾步操作，即可將 SIMATIC S7-1200 作為遠程站連接至 TeleControl Server Basic。

通過“設備對象組態”實現可全面可組態的應用

通過引入 STEP 7 中的“設備對象組態”，無需因向控制中心傳輸數據而進行任何編程工作。

與控制中心相關的 CPU 數據可通過 STEP 7 中用戶友好的內容瀏覽功能來選擇。隨后即可在布局清晰的菜單中，向以這種方式選擇的設備對象分配數據傳輸參數。只需少數幾步操作，即可循環傳輸或在發生特定事件時傳輸測量值、設定值或報警，無需進行任何編程。

數據后備

產品中集成的數據緩沖機制可防止數據丟失。

連接失敗時，可以緩沖存儲多 64000 個帶時間標記的值。重新建立連接后，緩沖的值將按正確順序自動傳輸?shù)娇刂浦行摹?/p>

電子郵件提醒

為了及時向服務或維護人員提供站的狀態信息，可以組態提醒電子郵件。如果發生事先定義的事件（如違反了閾值），則會通過電子郵件自動發送與應用相關的信息。

診斷

CP 1243-1 提供了豐富的診斷功能，可用來對站的狀態進行快速、有效的分析。與控制中心的連接有關的基本診斷信息會直接通過通信處理器上的 LED 燈加以指示。

通過 STEP 7，可以獲取有關連接歷史、緩沖區狀態或傳輸?shù)臏y量值等的大量信息。

遠程維護

從控制中心對子站進行遠程訪問時，除了可進行過程操作外，通信處理器還提供了一個遠程維護端口。這樣就能確保進行監控和程序更改。

接口

CP 1243-1 具有一個用于與控制中心連接的以太網接口。可借助于現有網絡或其它介質，通過使用附加路由器（例如，SCALANCE M，通過 DSL 連接因特網）來連接 S7-1200。

電源

無需對通信處理器電源進行額外接線。電源是直接從 S7-1200 的背板總線提供的。
