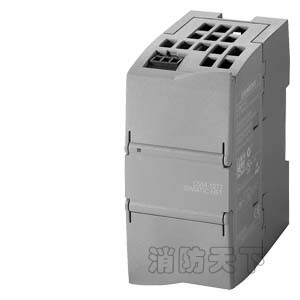

緊湊型開關模塊 CSM 1277 用于連接 SIMATIC S7-1200 和 多 3 個工業以太網的其他用戶 帶 10/100 Mbit/s；非管理型 交換機，4 RJ45 端口，外部 24V DC 電源 LED 診斷， S7-1200 模塊，包含 電子設備手冊 保存在 CD 只讀光盤上
概述
- 非網管型交換機，用于將 SIMATIC S7-1200 連接到具有總線形、樹形或星形拓?fù)浣Y(jié)構的工業以太網
- 可增加 SIMATIC S7-1200 上的以太網接口數目，用于另外連接多三臺編程設備、操作員面板和其他以太網節點
- 能夠以簡便和節省空間的形式安裝到 SIMATIC S7-1200 安裝導軌上
- 可以較低成本實現小型、局域以太網
- 使用 RJ45 標準連接器，可以實現無故障連接
- 設備上的 LED 提供了簡便、快速的狀態顯示
- 由于具有集成自動交叉功能，可使用未交叉的連接電纜
優勢
- 與使用外部網絡部件相比，組裝成本和安裝空間降低
- 由于無需組態，可以實現快速調試
- 只需插入 CSM 便可靈活地擴展網絡
應用
CSM 1277 是一種具有緊湊、模塊化設計的工業以太網交換機，適合在 SIMATIC S7-1200 中使用。CSM 1277 可用于增加 SIMATIC S7-1200 的以太網接口，以便與操作員面板、編程設備、其他控制器或辦公環境同時通訊。
CSM 1277 和 SIMATIC S7-1200 控制器可用于以較低成本實現簡單自動化網絡。
設計
CSM 1277 緊湊型交換機模塊具有 SIMATIC S7-1200 設計的所有優點：
- 緊湊型設計；
堅固的塑料外殼，包括：
- 4 個 RJ45 接口，用于連接到工業以太網
- 3 針插入式端子排，用于從上面連接外部 24 V DC 電源
- LED 指示燈，用于工業以太網端口的診斷和狀態指示
- 可簡便安裝到 S7-1200 的安裝導軌上
- 無風扇，低維護
- 模塊可以不通過編程設備進行更換
功能
- 增加 SIMATIC S7-1200 的以太網接口
- 通過三個另外節點來設計小型、局域工業以太網
- 通過自動檢測和自動交叉功能來自動檢測數據傳輸速率
- 用于診斷和狀態顯示的 LED
網絡拓?fù)浣Y(jié)構和網絡組態
可使用 CSM 1277 緊湊型交換機模塊來實現各種網絡拓?fù)浣Y(jié)構。
- 將 SIMATIC S7-1200 連接在總線形拓?fù)浣Y(jié)構中：
SIMATIC S7-1200 的至少一個 RJ45 接口保持閑置，例如，用于連接一個編程設備 (PG)
- 樹/星型拓?fù)渲校琒IMATIC S7-1200 至上級網絡的連接：
SIMATIC S7-1200 至少有 2 個 RJ45 端口未用，可以用來連接，例如，編程設備/操作面板（PG/OP）
- 帶有一臺 SIMATIC S7-1200 和三個其它以太網節點的小型局域網絡設計
組態
CSM 1277 緊湊型交換機模塊是一種非網管型交換機，無需進行組態。
故障診斷
下列信息可通過裝置上的 LED 顯示：
- 功率
- 端口狀態
- 數據通訊
