2）線纜選擇?，F場的環境決定現場總線的通信速度和通信介質。一般而言，西門子DP總線線采用電信號傳遞數據，在傳輸的過程中不可避免地收到周圍電磁環境的影響。大多數現場總線采用雙絞線。必須注意的是，不同種類現場總線要求的雙絞線可能是不同的?，F場總線的開發者一般規定一種特制的線纜，在正確使用這種線纜的條件下才能實現規定的速率和傳輸距離。在電磁條件極度惡劣的條件下，光纜是合理的選擇，否則局部的干擾，可能影響整個現場總線網絡的工作；
3）隔離。一般來說，西門子DP總線的電信號與設備內部是電氣隔離的?，F場總線電纜分布在車間的各個角落，一旦發生高電壓串入，會造成整個網段所有設備的總線收發器損壞。如果不加以隔離，高電壓信號會繼續將設備內部其他電路損壞，導致嚴重的后果；
主營：西門子S7-200PLC S7-300PLC S7-400PLC S7-1200PLC 停產S5系列 ET200模塊 觸摸屏 變頻器MM420/MM430/MM440 6SE70工程變頻器 工業以太網（通訊總線、轉換接頭、網卡）
6RA70直流調速裝置 SITOP電源 工控機 交換機 數控伺服(驅動器、電機、數控機床元器件)...全系列西門子產品 歡迎您來電垂詢??！
用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜 易于安裝 FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間 集成端接電阻 (6ES7 972-0BA30-0A0 中不具有) 通過專用總線連接器連接的編程器，無需額外安裝網絡節點。
總線連接器90度角 6ES7972-0BA12-0A0
總線連接器90度角 帶編程口 6ES7972-0BB12-0A0
總線連接器35度角 6ES7972-0BA41-0A0 型號更新為6ES7972-0BA42-0A0
總線連接器35度角 帶編程口 6ES7972-0BA41-0A0 型號更新為6ES7972-0BB42-0A0
總線快速連接器 6ES7972-0BA50-0A0 型號更新為6ES7972-0BA52-0A0
總線快速連接器 帶編程口6ES7972-0BB50-0A0 型號更新為6ES7972-0BB52-0A0
我公司只銷售西門子原裝正品，假一罰十,享受西門子官方免費質保一年（部分產品可換新）
本產品參數說明：
 |
6ES7972-0BA42-0A0 DP 接頭, 35 度出線, 不帶 PG 接口 |
|
||||
西門子總線插頭可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中?？墒褂?4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）。必須在 PROFIBUS 網段的兩端進行這種連接。
產品相關圖形：

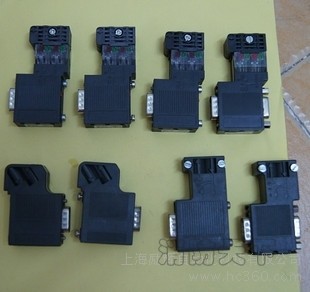

西門子35度出線接頭6ES7972-0BA42-0A0
本人從事西門子自動化產品銷售行業已經很多年了，從客戶打來的第一個電話時的緊張到現在的交談輕松自如，我也磨練的非常非常多，剛可是從事這個行業的時候，什么都不懂，就連客戶隨便報的一個型號我都要對照資料查找老半天，這樣我也掉了不少的好客戶，丟失了不少的好的合作機會，所以我想了，為什么一個單，這別人那里做出來就輕輕松松，我卻覺得那么困難。這是什么原因 我一定要弄清有多少了，丟失的老客戶也一樣不記得了，可能都是成正比的吧，人在得到的同時，首先是要失去一些什么的，不可能做什么事都一帆風順。也不管是做什么行業，都必然會有磕磕碰碰的時刻。不要氣餒，成功不是別人的專利，要隨時告誡自己，我也有機會?。。。?！

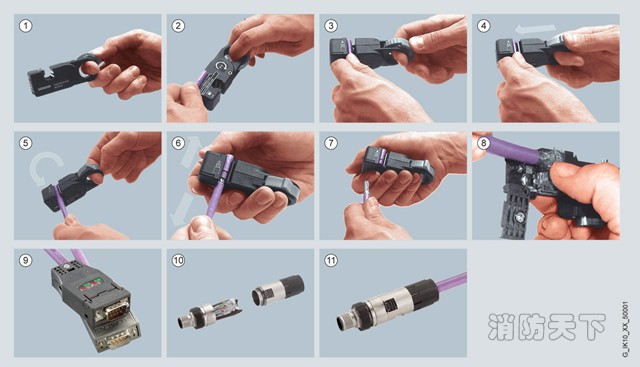

總線接頭的安裝操作介紹圖：
總線電纜按米銷售。如果總線段必須由兩部分裝配（例如 >1000 m 段長），可使用外套（低電阻連接導線，在更廣泛的區域內連接）。快速連接使用 FastConnect 剝線工具，可以一下剝去新的快速連接電纜外皮并獲得精確的長度。用這種方法能快速、方便地將總線接頭（除了 6ES7 972-0BA30-0A0 外）連接到總線電纜。遷移至離散式自動化技術多年以來，PROFIBUS 已經成功地建立了機床和設備的現場總線，并廣泛地使用了信息技術領域的以太網技術和工業領域中的 PROFINET 技術。當今生產性系統缺少了這些系統中的任意一個都是無法想像的。針對從 PROFIBUS 至分離式自動化技術中的 PROFINET 或者工業以太網的遷移，西門子公司推出一種解決方案，該解決方案可以使用現有兩線布線實現以太網通信。
有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率大為 1.5 Mbit/s，無集成的總線端接電阻。
PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率大為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）。
Functions
總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。
可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。

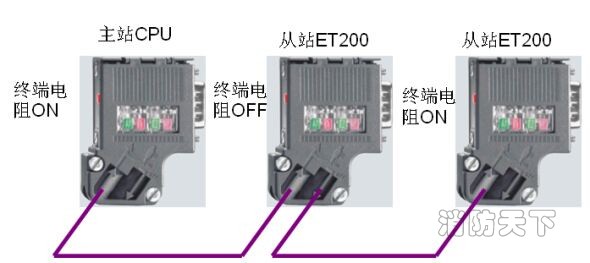

通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）。

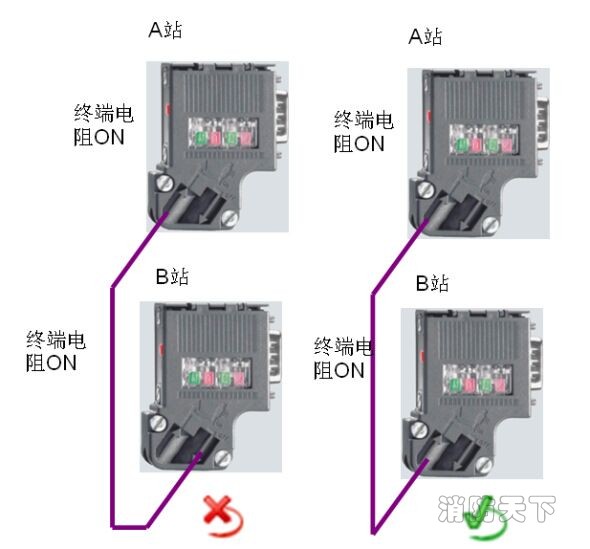

必須在 PROFIBUS 網段的兩端進行這種連接。
產品性能、用材產品性能、用材
RS 485 中繼器具有 在線線路診斷能力 （用于 PROFIBUS-DP ）
DP standard PRIFIBUS 從站（DP-V1）
自動檢測故障類型和故障位置
數據傳輸速率為 9.6 kbit/s 至 12 Mbit/s
通過 FastConnect 利用絕緣位移法連接
Area of application
PROFIBUS-DP 診斷中繼器根據 RS 485 系統連接 PROFIBUS-DP 分段。 另外，提供對銅總線電纜的物理在線監控。
在發生故障時，給 DP 主站發送診斷信息，其中包含了故障類型和故障地點的詳細數據。
診斷中繼器為一個標準從站。 它可在任何支持標準RD_REC 和 WR_REC 服務器的 DP 主站上運行。 要記錄拓撲結構，需使用 STEP 7 或 COM PROFIBUS。
Design
具有 IP 20 防護等級的外殼
安裝在 S7-300? 組合軌道或 DIN 軌道上
LED 用于顯示 24 V DC、總線活動與每段電纜的故障
接線盒用于 24 V DC （外部） 電源電壓
Sub-D 型 9 腳連接器用于連接到 PROFIBUS
利用 FastConnect 絕緣位移法連接 3 段總線
診斷中繼器作為一個 DP 標準 PROFIBUS 從站集成在總線系統中， 它支持：
2 段 PROFIBUS-DP 的監控
每段多可有 31 個站 （每個診斷中繼器多可有 62 個站）
每段長 100 m
多可組態 9 個串聯的診斷中繼器
只有允許的總線連接器才能連接到具有診斷能力的段上 （參見訂貨數據 / 附件）
必須遵守 12 Mbaud 網絡的安裝指南
