• 定位、
• 計數、比例控制、
• 閥門控制以及其它功能。

為此，西門子公司開發了各種智能型 I/O 模板。 它們均為微處理器控制，能夠完全獨立地執行時間要求苛刻的控制任務，并可直接通過其輸入/輸出通道連接到過程控制。 避免了對 CPU 的額外負擔。

分布式 I/O

在連接遠距離分布的過程與 I/O 模板時，其布線往往非常復雜，而且極易造成故障。 若需要一個模塊化的靈活自動化系統，我們還是建議使用分布式 I/O 系統：

• 使用分布式 I/O 系統 ET 200，即可從距離遠達 23km 的過程站遠程操控遠程 I/O 設備、小型控制系統以及大量現場設備。設備之間通過快速現場總線 PROFIBUS-DP 連接，符合標準 EN 50 170。



西門子電纜，西門子DP電纜，西門子總線電纜，西門子DP電纜，西門子DP軟線，西門子DP電纜，西門子PROFIBUS通訊電纜，西門子PROFIBUSDP軟電纜，西門子西門子PROFIBUS通訊線。全新原裝，現貨銷售，價格優勢，品質保證,我公司專業銷售西門子產品，西門子軟啟動器，西門子觸摸屏，西門子變頻器，西門子DP電纜，西門子PLC模塊。更多西門子產品型號，
本公司與西門子長期合作，以質量來滿足客戶的要求，以服務來達到客戶的需求，以注重售后服務為公司的核心，高品質，超服務，歡迎您來電質詢：

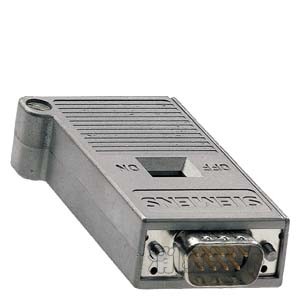

西門子DP接頭：6ES7972-0BA50-0A0

用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜

安裝方便

FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間

集成端接電阻 (6ES7 972-0BA30-0A0 中不具有)

通過帶 Sub-D 接口的連接器可以連接編程器，無需額外安裝網絡節點
     安全可靠

總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻

帶垂直電纜引出線的總線連接器（90°）；

這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。

性能優秀

有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率大為 1.5 Mbit/s，無集成的總線端接電阻。

PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率大為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）
西門子原裝DP接頭耐用方便快捷：

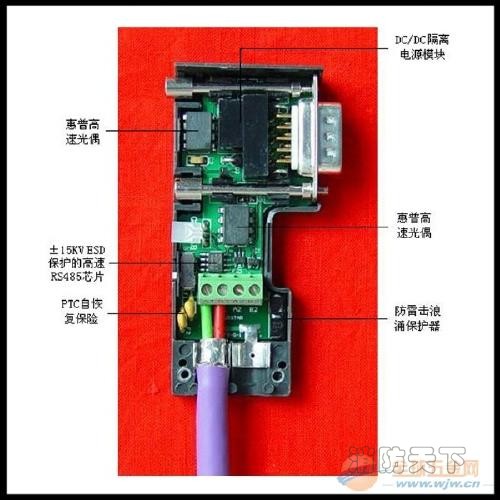

西門子DP接頭隔離功能

總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。

可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。

通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）

總線連接器
6GK1 905-6AA00	快速剝線工具
6ES7 972-0BA52-0A0	90 度電纜出線
6ES7 972-0BB52-0A0	90 度電纜出線
6ES7 972-0BA50-0A0	快速連線網絡接頭（不帶編程口）
6ES7 972-0BB50-0A0	快速連線網絡接頭（帶編程口）
6ES7 972-0BA12-0A0	90度網絡接頭（不帶編程口）
6ES7 972-0BB12-0A0	90度網絡接頭（帶編程口）
6ES7 972-0BA42-0A0	代替34.35
6ES7 972-0BB42-0A0	DP， 總線連接
6ES7 972-0BA41-0A0	35度網絡接頭（不帶編程口）
6ES7 972-0BB41-0A0	35度網絡接頭（帶編程口）
6GK1 500-0EA02	無角度網絡接頭（不帶編程口）
6GK1 500-0FC00	無角度快速連線網絡接頭（不帶編程口）

屏蔽的雙絞電纜，圓形截面

所有 PROFIBUS 總線電纜的特點：

• 因為雙屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
• 通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
• 印有以米表示的標記

電纜類型

全新的快速連接（FC）總線電纜為徑向對稱設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。

• PROFIBUS FC 標準電纜GP:
  標準總線電纜專門為快速安裝而設計的
• PROFIBUS FC 標準電纜 IS GP：
  具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統
• PROFIBUS FC 快速連接高強度電纜：
  專門設計用于腐蝕環境和苛刻機械負荷條件
• PROFIBUS FC 食用電纜：
  該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
• PROFIBUS FC 接地電纜：
  專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜
• PROFIBUS FC軟電纜
  柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
• PROFIBUS FC 拖纜:
  專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
• PROFIBUS FC FRNC 電纜：
  雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）

不采用快速連接技術的總線電纜（取決于結構類型）

• PROFIBUS 彩色電纜:
  軟總線電纜（成束線），用于花彩線。
  用于圓電纜，推薦用于電纜運輸車模式
• PROFIBUS 扭轉電纜
  高度靈活用總線電纜：
  用于移動機器部件的拖纜（絞線）
  （在長 1 m電纜上能至少扭轉 500 萬次，± 180o）?
• PROFIBUS 混合電纜 GP:
  適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸的銅導線和兩條用于 ET 200pro 的電源的銅導線

• SIENOPYR FR 船用電纜
  無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售

6XV1830-3EH10   SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，
彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，大長度: 8000m, 小訂購量: 20 m (原6XV1830-3BH10已升級為6XV1830-3EH10)
帶米標識，分100米、200米、500米、1000米木輪包裝。
工作參數：單線傳輸大規格：1000m，加中繼器可延長至10000m
西門子(SIEMENS) 6XV1840-2AH10
產品詳細信息： 使用fc電纜2 x 2可快速、簡便地連接到工業以太網 fc rj45 引出插座（10/100 mbit/s）
或工業以太網fc rj45 180/90°接頭上，節省時間，專用總線電纜，應用靈活，雙層屏蔽電纜和一致的接
地方案，網絡的抗干擾能力強，不含硅。
應用范圍： 用于工廠車間中的結構化布線，專用于快速裝配，特別適用于汽車行業（如噴漆生產線）
技術說明： 電纜規格cat 5e特征阻抗，1-100 mhz時100 Ω ± 15 Ω絕緣電阻 500 mΩ km芯線絕緣pe 1.5
mm工作溫度-40 oc 到+70 oc運輸/貯存溫度-40 oc 到 +70 oc允許張力≤ 150 n阻燃性能，符合標準ul 1685
（csa ft 4）認證ul 和 ccc
Profibus FC快速連接標準電纜，總線電纜徑向對稱設計，允許采用剝線工具，

可以快速、方便的裝配總線連接器。標準總線電纜專門為裝配設計

● 實心裸銅線導體作芯線，2芯并合成對，芯線紅綠二色。

● 鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，外觀紫色。

● 符合VDE 0472標準；B類試驗（IEC332.1）。

● 帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。
