西門子PROFIBUS通訊連接器

本公司與西門子長期合作，以質量來滿足客戶的要求，以服務來達到客戶的需求，以注重售后服務為公司的核心，高品質，超服務，歡迎您來電質詢：
上海非俗工控自動化設備有限公司（西門子合作伙伴）
聯系人：瞿章明（銷售工程師）
24小時服務咨詢熱線：132 1743 0013
商務QQ            ：275 0130 146
微信              ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢
（假一罰十，原裝進口，選用非俗西門子）

、827B、477B、577B、677B等；

2.西門子交換機：無線交換機、X400、X300、X200、X100、X005等；

3 .西門子編程器：6ES7713等；

4.西門子P L C ：S7-200、S7-300、S7-400等；

5.西門子軟件  ：Wincc、Wincc fles、Step7、Pcs7等；

6.西門子工業屏（HMI）：OPP、MP、TP系列等；

7.備件：6AV6545、6ES5、6DD、6SN、6SE、6FC等；

8.承接自動化系統工程項目

承 諾 書

1．所有產品為原廠原包裝，未開封，質保一年

2. 所有從我司出去的產品均為含17%增值稅和運費

3．交貨期寫進合同，雙方約定交貨時間，供方每逾期一天按合同1%賠償金支付違約金，逾期5天未到貨，需方有權終止合同，供方全額退款。

4. 價格方面：只要你有誠意做，我們可以把利潤降到低，建議所有客戶多詢問幾家，把低的價格給我們，我們一定會比對方更低。（除開需方瞎報價的），一分錢不賺平進平出都可以。

1、電纜接法

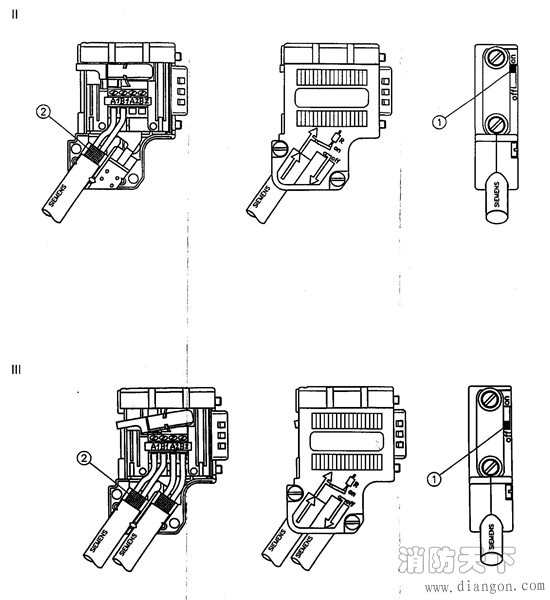

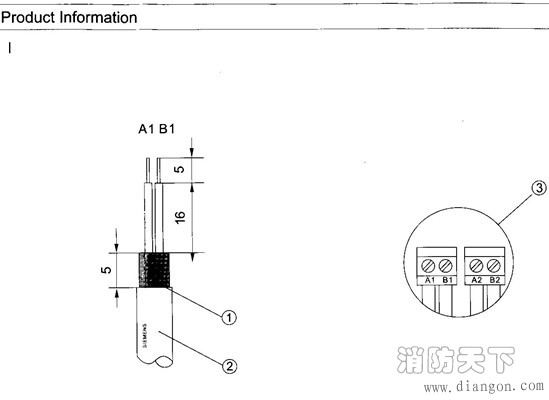

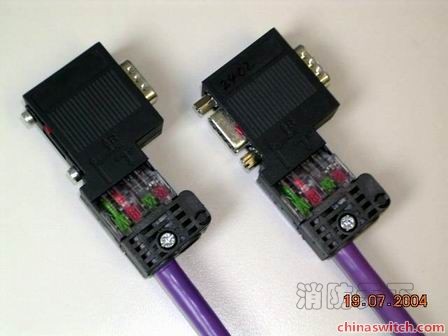

PROFIBUS 電纜很簡單的，就只有兩根線在里面，一根紅的一根綠的，然后外面有屏蔽層。接線的時候，要把屏蔽層接好，不能和里面的電線接觸到。要分清楚進去的和出去的線分別是哪個，假如是一串的，就是一根總線下去，中間不斷地接入分站，這個是很常用的方法。在總線的兩頭的兩個接頭，線都要接在進去的那個孔里，不能是出的那個孔，然后這兩個兩頭的接頭，要把它們的開關置為ON狀態，這時候就只有進去的那個接線是通的，而出去的那個接線是斷的。其余中間的接頭，都置為 OFF，它們的進出兩個接線都是通的（記憶方法：ON表示接入終端電阻，所以兩端的接頭撥至ON；OFF表示斷開終端電阻，所以中間的接頭要撥至 OFF）。

2、電纜的測量

接好了線以后呢，還要用萬用表量一量，看這個線是不是通的。假如你這根線上只有一個接頭，你量它的收發兩個針上面的電阻值，如果是220歐姆，那么就是對的，假如你這根線已經做好了，連了一串的接口，你就要從一端開始逐個檢查了。第一個單獨接線的接口，是ON狀態，然后你把鄰近的第一個接口的開關也置為ON，那么這個接口以后的部分就斷了。現在測邊上，就是單線接的那個接口，之后的測量也一直都是測這個接口，測它的收發兩個針，和剛才一樣，假如電阻是110歐姆（被并聯了），那么這段線路就是通的，然后把中間剛才那個改動為ON的接口改回到OFF，然后是下一個接口改為ON…….就這么測下去，如果哪個的電阻不是110歐姆了，就是那一段的線路出問題了。

3、 常見故障

（1） 終端DP頭接線錯誤，或終端電阻設置錯誤。

（2） DP頭接線不牢，好接完線用上面的方法測試一遍。

（3） 硬件配置和從站號設置問題。


Area of application

Design

Functions

	產品編號 / 產品說明		目錄價格 / 您的價格
		6AG1500-0EA02-2AA0 SIPLUS NET PB ConNECTOR FOR -25 ... +60 DGR C AND MED baseD ON 6GK1500-0EA02	顯示價格
		6AG1972-0BA12-2XA0 SIPLUS DP PB ConNECTOR W R - 90 DEGREES CABLE OUTLET -25 ... +70 DEGREES C WITH ConFORMAL COATING baseD ON 6ES7972-0BA12-0A0	顯示價格
		6AG1972-0BB12-2XA0 SIPLUS DP PB-ConNECTOR M R - M PG - 90 DGR CABLE OUTLET -25 ... +70 DEGREES C WITH ConFORMAL COATING baseD ON 6ES7972-0BB12-0A0	顯示價格
		6ES7972-0BA12-0A0 DP 接頭, 90 度出線, 不帶 PG 接口	顯示價格
		6ES7972-0BA30-0A0 BUSANSCHLUSS-SIMATIC DP，總線連接器，用于PROFIBUS，帶斜出線電纜，絕緣刺破連接裝置（W X H X D）15 X 58 X 34 MM，高達1.5 MBIT/S，無 LAN端接電阻	顯示價格
		6ES7972-0BA42-0A0 DP 接頭, 35 度出線, 不帶 PG 接口	顯示價格
		6ES7972-0BA52-0A0 DP 接頭, 90 度出線, 不帶 PG 接口, 快連式	顯示價格
		6ES7972-0BA60-0A0 DP 接頭, 35 度出線, 不帶 PG 接口, 快連式	顯示價格
		6ES7972-0BA70-0A0 PROFIBUS DP 接頭, 90 度出線, 不帶 PG 接口	顯示價格
		6ES7972-0BB12-0A0 DP 接頭, 90 度出線, 帶有 PG 接口	顯示價格

	產品編號 / 產品說明		目錄價格 / 您的價格
		6ES7972-0BB42-0A0 DP 接頭, 35 度出線, 帶有 PG 接口	顯示價格
		6ES7972-0BB52-0A0 DP 接頭, 90 度出線, 帶有 PG 接口 , 快連式	顯示價格
		6ES7972-0BB60-0A0 DP 接頭, 35 度出線, 帶有 PG 接口 , 快連式	顯示價格
		6ES7972-0BB70-0A0 PROFIBUS DP 接頭, 90 度出線, 帶有 PG 接口	顯示價格
		6GK1500-0EA02 SIMATIC NET，PB 總線連接器，帶有用于工業 PC，SIMATIC OP，OLM 的軸線電纜引出端；傳輸速率 12Mbit/s;帶隔離功能的終端電阻 金屬外殼	顯示價格
		6GK1500-0FC10 PB FC RS 485 PLUG 180, PB-PLUG WITH FASTConNECT ConNECTOR AND AXIAL CABLE- OUTLET F. INDUSTRY PC, SIMATIC OP, OLM, TRANSMISSION RATE: 12 MBIT/S, TERMINATING RESISTOR WITH SERAR. FUNCTION, PLASTIC HOUSING

• 鏈接模板
  西門子原裝現貨6ES7 158-0AD01-0A0 DP/DP 耦合器
  西門子原裝現貨6ES7 157-0AC83-0A0 DP/PA 耦合器 ，非本安區
  西門子原裝現貨6ES7 157-0AD82-0A0 DP/PA 耦合器 ，本安區
  西門子原裝現貨6XV1 830-5EH10         PROFIBUS FC 過程電纜( 易爆區 )
  西門子原裝現貨6XV1 830-5FH10         PROFIBUS FC 過程電纜( 非易爆區 )
  西門子原裝現貨6ES7 195-7HF80-0A0 DP/PA耦合器有源總線單元
  西門子原裝現貨6GK1 905-0AA00         SpliTConnect分接頭（10件）
  西門子原裝現貨6GK1 905-0AD00         SpliTConnect終端(Ex)（5件）
  西門子原裝現貨6GK1 905-0AB10         SpliTConnect M12輸出端（5件）
  西門子原裝現貨6GK1 905-0AC00         SpliTConnect 耦合器（10件）
  西門子原裝現貨總線連接器
  西門子原裝現貨6GK1 905-6AA00         快速剝線工具
  西門子原裝現貨6ES7 972-0BA52-0A0 快速連線網絡接頭（不帶編程口）
  西門子原裝現貨6ES7 972-0BB52-0A0 快速連線網絡接頭（帶編程口）
  西門子原裝現貨6ES7 972-0BA12-0A0 90度網絡接頭（不帶編程口）
  西門子原裝現貨6ES7 972-0BB12-0A0 90度網絡接頭（帶編程口）
  西門子原裝現貨6ES7 972-0BA41-0A0 35度網絡接頭（不帶編程口）
  西門子原裝現貨6ES7 972-0BB41-0A0 35度網絡接頭（帶編程口）
  西門子原裝現貨6GK1 500-0EA02         無角度網絡接頭（不帶編程口）
  西門子原裝現貨6GK1 500-0FC10         無角度快速連線網絡接頭（不帶編程口）
