西門子S7-300RS485總線插頭

原裝進口西門子工業自動化產品與系統集成，上海非俗公司常年備貨，以合理的價格來達成長久的合作，愿上海非俗能為您提供優質的服務，
歡迎您來電質詢：
上海非俗工控自動化設備有限公司（西門子合作伙伴）
聯系人：瞿章明（銷售工程師）
24小時服務咨詢熱線：132 1743 0013
商務QQ            ：2750 130 146
微信              ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢

S5兼容通訊用于從SIMATIC S7至SIMATIC S5。SIMATIC S7-300/S7-400和處理器/PC的通訊。

所需的功能部件是用于工業以太網的NCM S7內裝部分，并應結合到S7應用程序內。

使用具有FETCH/WRITE功能的S5兼容通訊，可以（SIMATIC S5中的同樣方式）直接訪問CPU（例如通過 CP 1430）。 這就意味著現有HMI系統仍可被使用。

作為 S5 -兼容通訊的傳輸協議來執行 UDP，這便允許在組態好的多種類型數據轉換電路上，使用多種類型數據轉換功能同時發送與接收數據。



診斷

通過 NCM S7 ，可提供豐富的診斷選項，包括：

• CP 的狀態
• 一般診斷與統計功能
• 連接診斷
• 局域網控制器統計
• 診斷緩沖區

所有 MIB-2 對象都可使用 SNMP 讀出。 這可使能要調用以太網接口的當前狀態。

組態

CP 343-1的組態，需要用于工業以太網的STEP 7或STEP 7和NCM S7。

從用于工業以太網的 STEP 7/NCM S7 版本 5 以后，通訊處理器的組態數據也可以存儲在 CPU 上。 使模板可以無需編程器而進行交換。 為此，需對 S7-CPU 的存儲能力加以特別注意。

所有功能塊（FC）與 S5 兼容通訊所需的可編程塊通訊（S7 客戶機）都包括在用于工業以太網的 NCM S7 的供貨范圍內。



注：
具有擴展功能的 CP 343-1 升級產品即將推出：

• 通訊服務：
  • ISO 傳送協議
  • PROFINET IO 控制器
  • PROFINET CBA
• 通過 DHCP、簡單的 PC 工具或通過程序塊（例如 HMI）進行 IP 地址分配
• 通過可組態的訪問列表進行訪問保護
• 通過以太網，使用 NTP 或 SIMATIC 程序自動設置 CPU 時鐘
• 通過任選 C-PLUG 交換介質（不在供貨范圍內），無需編程器即可更換設備，即使是 PROFINET CBA
  我公司銷售部為西門子PLC代理商，公司憑借雄厚的實力，現已與西門子工廠建立成良好的合作關系！價格合理，質量保證，
  公司優勢價格產品有，西門子通訊電纜，PLC，觸摸屏，

上海非俗公司是一家專業從事銷售、維修、服務、培訓西門子數控系統和驅動產品的工程服務公司，
公司核心銷售及技術人員均由前西門子資深員工組成，能為用戶提供專業高效優質的服務。

歡迎您來電質詢高品質西門子驅動和自動化產品價格及服務

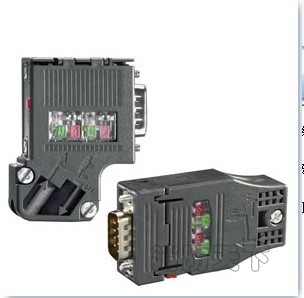

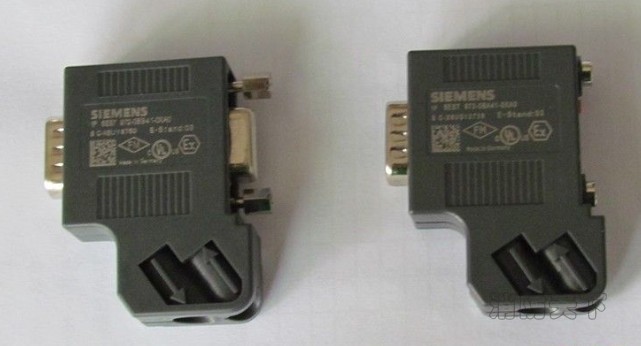

總線連接器

90°無編程口  6ES7972-0BA12-0A0 總線接頭

90°帶編程口  6ES7972-0BB12-0A0 總線接頭

35°無編程口  6ES7972-0BA41-0A0 總線接頭

35°帶編程口  6ES7972-0BB41-0A0 總線接頭

90°無編程口  6ES7972-0BA50-0A0 總線接頭

90°帶編程口  6ES7972-0BB50-0A0 總線接頭

總線接頭      6ES7972-0BA52-0A0

總線接頭      6ES7972-0BB52-0A0

總線接頭      6GK1500-0FC00

總線接頭      6GK1500-0EA02

============================================

西門子DP總線，

6XV1830-0EH10  profibus總線電纜

6XV1840-2AH10  profibus總線電纜

6XV1830-3EH10  profibus總線電纜

編程/通訊電纜     6ES7 901-3CB30-0A0  RS484口

編程/通訊電纜     6ES7 901-3DB30-0A0  USB接口

跟PLC通訊電纜     6ES7901-0BF00-0AA0

============================================

西門子CP5611通訊卡

CP5611通訊卡  6GK1561-1AA00   CP  5611  A1

CP5611通訊卡  6GK1561-1AA01   CP  5611  A2

CP5512通訊卡  6GK1551-2AA00   CP  5512

============================================

西門子藍色通訊電纜,西門子通訊電纜,西門子拖纜,西門子DP拖纜,德國原裝，西門子Profibus FC拖纜，西門子電纜6XV1830-3EH10,現貨銷售，歡迎來電咨詢！

6XV1830-0EH10
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，大長度: 1000m, 小訂購數量: 20m, 按米銷售

6XV1830-3EH10
SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，大長度: 1000m, 小訂購量: 20 m

概述

• 用于不同應用區域的不同類型（例如，地下電纜、拖曳電纜、危險區域（Zone 1 和 Zone 2））

• 雙層屏蔽，抗干擾性能好

• 阻燃總線連接電纜（不含鹵素）。

• 由于電纜上印有以米表示的長度標記，因此易于確定長度

• UL 認證

• 由于特殊的總線電纜，有很廣的應用范圍。

• 由于使用了雙層屏蔽電纜和集成式接地技術，網絡具有抗干擾功能。

• 采用 FastConnect （快速連接） 電纜，連接器連接簡單又快速，從而節省了時間。

• 產品中不含硅硐，因此特別適用于汽車工業 （如上釉流水線）。

=================================================

西門子總線連接器詳細介紹

西門子總線連接器概述 用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜 安裝方便 FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間 集成端接電阻 (6ES7 972-0BA30-0A0 中不具有) 通過帶 Sub-D 接口的連接器可以連接編程器，無需額外安裝網絡節點   西門子總線連接器說明   用于 PROFIBUS 的 RS485 總線連接器，可用于連接 PROFIBUS 節點或 PROFIBUS 網絡部件到 PROFIBUS 總線電纜。 西門子總線連接器特性 提供有各種類型的總線連接器，可優化用于連接的設備： 總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻 帶垂直電纜引出線的總線連接器（90°）； 這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。 有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率大為 1.5 Mbit/s，無集成的總線端接電阻。 PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率大為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）。 西門子總線連接器使用說明 總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。 可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。 通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）。 必須在 PROFIBUS 網段的兩端進行這種連接。
