西門子6ES7 972-0BA52-OXAO

本公司與西門子長期合作，以質量來滿足客戶的要求，以服務來達到客戶的需求，以注重售后服務為公司的核心，高品質，超服務，歡迎您來電質詢：
上海非俗工控自動化設備有限公司（西門子合作伙伴）
聯系人：瞿章明（銷售工程師）
24小時服務咨詢熱線：132 1743 0013
商務QQ            ：275 0130 146
微信              ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢
（假一罰十，原裝進口，選用非俗西門子）

6SE70系列（FC、VC、SC）
2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70 系列
SIEMENS 數控 伺服
1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,
2、伺服驅動 ： 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128

————————————————————————————————————————————

產品描述 SIMATIC DP， 總線連接器，用于PROFIBUS，高達12 MBIT/S，90度出線電纜（W X H X D）：15，8 X 54 X 34 MM，端接電阻，帶隔離



產品描述 SIMATIC DP， 總線連接器，用于PROFIBUS，高達12 MBIT/S，90度出線電纜（W X H X D）：15.8 X 54 X 34 MM，端接電阻，帶隔離



產品描述 SIMATIC DP， 總線連接器，用于PROFIBUS，高達12 MBIT/S，帶斜出線電纜（W X H X D）：16 X 54 X 34 MM，端接電阻，帶隔離



產品描述 SIMATIC DP， 總線連接器，用于PROFIBUS，高達12 MBIT/S，帶斜出線電纜（W X H X D）：16 X 54 X 34 MM，端接電阻，帶隔離



產品描述 SIMATIC DP, 連接 PROFIBUS（高達 12Mbit/s）的總線連接器，90 度電纜出線，15.8 X 59 X 35.6 mm（W X H X D）,IPCD TECHOLOGY 快速連接，無 PG 插座



產品描述 SIMATIC DP, 連接 PROFIBUS（高達 12Mbit/s）的總線連接器，90 度電纜出線，15.8 X 59 X 35.6 mm（W X H X D）,IPCD TECHOLOGY 快速連接，帶 PG 插座



西門子DP通訊接頭 6ES7972-0BA12-0A0 西門子通訊接頭 西門子DP接頭 西門子PROFIBUS通訊接頭

SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜
大加速度:4 m/s2, 至少 3 百萬次彎曲次數
彎曲半徑：約120mm，雙芯屏蔽線.
按米銷售，大長度: 8000m, 小訂購量: 20 m

6XV1830-0EH10 PROFIBUS總線電纜
6XV1830-3EH10 profibus總線電纜
6XV1840-2AH10 profibus總線電纜
6XV1830-5FH10 profibus總線電纜

6XV1840-2AH10
SIEMENS 4芯屏蔽西門子以太網總線電纜

西門子DP通訊接頭

西門子通訊接頭，西門子通訊接頭，西門子通訊接頭，西門子通訊接頭

西門子DP頭，借助于其雙屏蔽層，尤其適用于安裝在易受電磁干擾的工業環境中，通過總線終端的接地觸點的外包層，可實現接地的連續性。

西門子通訊接頭，西門子通訊接頭，西門子通訊接頭，西門子通訊接頭

PROFIBUS 總線終端可以將總線工作站連接到 PROFIBUS 網絡。

• 用于 PROFIBUS 節點的預接線設備連接

• 用 Sub-D 插入式連接器通過插入輻射狀電線到 PROFIBUS 網絡的工作站的簡易連接

• 通過若干總線終端與 12M 總線終端的直接相互連接（每段多有 32 個工作站）執行 MPI 連接。

西門子通訊接頭，西門子通訊接頭，西門子通訊接頭，西門子通訊接頭

總線接頭	6ES7 972-0BA12-0A0 6ES7 972-0BB12-0A0 6AG1 972-0BB12-0A0 1)	6ES7 972-0BA41-0A0 6ES7 972-0BB41-0A0 6AG1 972-0BB41-0A0 1)	6ES7 972-0BA30-0A0 2)
電纜引出線	90° 電纜出線	35° 電纜出線	30° 電纜出線
傳輸速率	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 至 1500 KB/S
端接電阻	集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的	集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的	無端接電阻， 不能用于總線上的第一個或后一個設備
接口
PROFIBUS 站	9 針 Sub-D 插座	9 針 Sub-D 插座	9 針 Sub-D 插座
PROFIBUS 總線電纜	4 個端子板，用于截面積大為 1.5 mm2的導線	4 個端子板，用于截面積大為 1.5 mm2的導線	4 個絕緣刺破連接件，適用于 0.644 ± 0.040 mm2 的導線



西門子DP通訊接頭

1) 適用于寬溫度范圍（-25 °C 至 +60 °C）并具有優異防惡劣環境性能（覆膜涂層）的 SIPLUS 模塊

2)軟總線電纜不適用于這種接頭

3) S7-400:
當 DP 接口占用時，不能使用 MPI/DP 接口；
在分配了 IFM2 接口時，不能與 IFM1 接口結合使用

總線接頭	6ES7 972-0BA52-0A0 6ES7 972-0BB52-0A0	6ES7 972-0BA60-0A0 6ES7 972-0BB60-0A0	6GK1 500-0FC10	6GK1 500-0EA02
電纜引出線	90° 電纜出線	35° 電纜出線	180° 電纜出線	180° 電纜出線
傳輸速率	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s
端接電阻	集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇： 如果連接有電阻器，則引出總線是斷開的。通過 FastConnect 系統的絕緣刺破技術進行連接	集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇： 如果連接有電阻器，則引出總線是斷開的。通過 FastConnect 系統的絕緣刺破技術進行連接	集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇： 如果連接有電阻器，則引出總線是斷開的。 通過 FastConnect 系統的絕緣刺破技術進行連接	集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇： 如果連接有電阻器，則引出總線是斷開的
接口
PROFIBUS 站	9 針 Sub-D 插座	9 針 Sub-D 插座	9 針 Sub-D 插座	9 針 Sub-D 插座
PROFIBUS 總線電纜	所有設備的 4 個絕緣穿刺連接部件 FastConnect PROFIBUS 電纜 （FC 過程電纜除外）	所有設備的 4 個絕緣穿刺連接部件 FastConnect PROFIBUS 電纜 （FC 過程電纜除外）	所有設備的 4 個絕緣穿刺連接部件 FastConnect PROFIBUS 電纜 （FC 過程電纜除外）	4 個端子板用于 大 1.5 mm2 的布線



                           西門子股份公司是全球電子電氣工程領域的優秀企業，創立于1847年，主要業務集中在工業、能源、醫療、基礎設施與城市四大業務領域。西門子早在中國開展經營活動可以追溯到1872年，當時西門子公司向中國出口了第一臺指針式電報機。140多年來，西門子以其創新的技術、卓越的解決方案和產品堅持不懈地對中國的發展提供全面支持，并以出眾的品質和令人信賴的可靠性、優秀的技術成就、不懈的創新追求，確立了在中國市場的優秀地位

網絡連接方式

當多個S7-200 PLC與一個或多個TD200/TD200C連接時，采用網絡連接。

• 需要對TD200/TD200C的網絡地址進行配置，地址不能沖突。

• 網絡連接方式時，TD200/TD200C的供電必須由外部供電。

• 采用網絡連接器和用于Profibus網絡電纜連接。

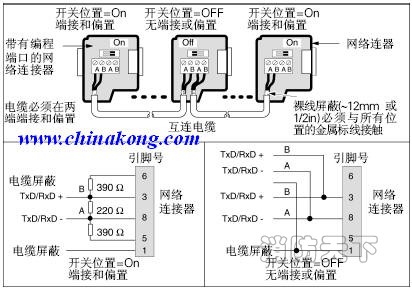

網絡連接典型配置

網絡連接器和網絡電纜的連接
